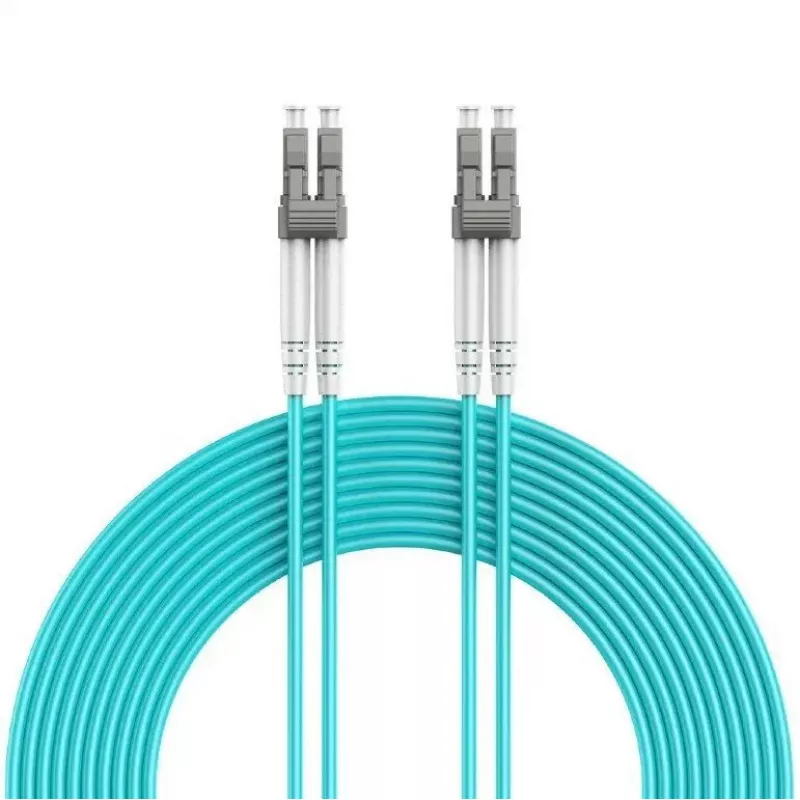

Pigtail światłowodowy Extralink LC/UPC, wielomodowy OM4 50/125 µm, 2 m, Easy strip

Pigtail światłowodowy Extralink LC/UPC w standardzie wielomodowym OM4 (50/125 µm) z 2-metrowym kablem w płaszczu easy-strip przeznaczony jest do stałych zakończeń i krosowań w centrach danych, sieciach LAN oraz szafach telekomunikacyjnych. Złącze LC/UPC zapewnia precyzyjny interfejs ferrytowy i niskie odbicia wsteczne, a klasa wielomodowa OM4 umożliwia obsługę łączy krótkodystansowych o wysokiej przepustowości, takich jak Gigabit i 10 Gigabit Ethernet. Długość 2 m ułatwia elastyczne prowadzenie kabli w szafach i panelach krosowych, a płaszcz Easy strip upraszcza przygotowanie i terminację.

Zalety

Pigtail łączy znormalizowaną łączność LC/UPC z wydajnością OM4, zapewniając niezawodne łącza wielomodowe do zastosowań krótkodystansowych. Zewnętrzny płaszcz Easy strip skraca czas usuwania powłoki podczas terminacji w terenie. Kompaktowa forma LC oszczędza miejsce w gęsto upakowanych panelach krosowych, a polerowana powierzchnia czołowa UPC redukuje odbicia wsteczne, zwiększając stabilność łącza. Konstrukcja włókna i klasyfikacja OM4 gwarantują kompatybilność z nadajnikami wielomodowymi i zapewniają wyższą szerokość pasma modalnego niż włókna wielomodowe niższych klas.

Zastosowanie

• Krosowanie światłowodowe i stałe zakończenia w centrach danych
• Szkielet sieci lokalnej (LAN) i okablowanie poziome
• Szały telekomunikacyjne i połączenia między urządzeniami
• Krótkodystansowe łącza o wysokiej prędkości, takie jak Ethernet 1G i 10G
• Panele krosowe światłowodowe, obudowy spawów i ramy dystrybucyjne

Specyfikacja techniczna

• Typ włókna: Wielomodowe OM4 (50/125 µm)
• Typ złącza: LC/UPC na końcu pigtaila
• Długość: 2 m
• Płaszcz: Płaszcz zewnętrzny Easy strip ułatwiający przygotowanie
• Zakres zastosowań: Krótkodystansowe łącza wielomodowe o wysokiej przepustowości (np. Gigabit, 10 Gigabit)
• Forma: Złącze LC gotowe do konfiguracji duplex (pojedyncze złącze na pigtail)

Sposób użycia

Przygotuj ścieżkę prowadzenia światłowodu i przymocuj kabel w szafie lub korycie. Usuń płaszcz Easy strip w wymaganym miejscu, aby odsłonić włókno buforowane, a następnie wykonaj spawanie lub fuzję z włóknem docelowym w obudowie spawów lub panelu krosowym. Po spawaniu uporządkuj i zamocuj pigtail w tacce spawów lub panelu oraz poprowadź złącze do odpowiedniego adaptera LC lub portu krosowego. Przed włożeniem sprawdź czystość powierzchni czołowej i wykonaj test tłumienia optycznego oraz inspekcję, aby potwierdzić akceptowalne wartości tłumienia i odbić wstecznych.

Zalecenia

Włókno OM4 należy prowadzić ostrożnie, unikając ciasnych zgięć i naprężeń mechanicznych. Czyść powierzchnie czołowe złączy LC/UPC zatwierdzonymi narzędziami do czyszczenia włókien przed połączeniem. Stosuj zalecane osłony spawów i przestrzegaj standardowych procedur spawania fuzyjnego oraz zarządzania kablami, aby utrzymać wydajność łącza i niezawodność mechaniczną.
