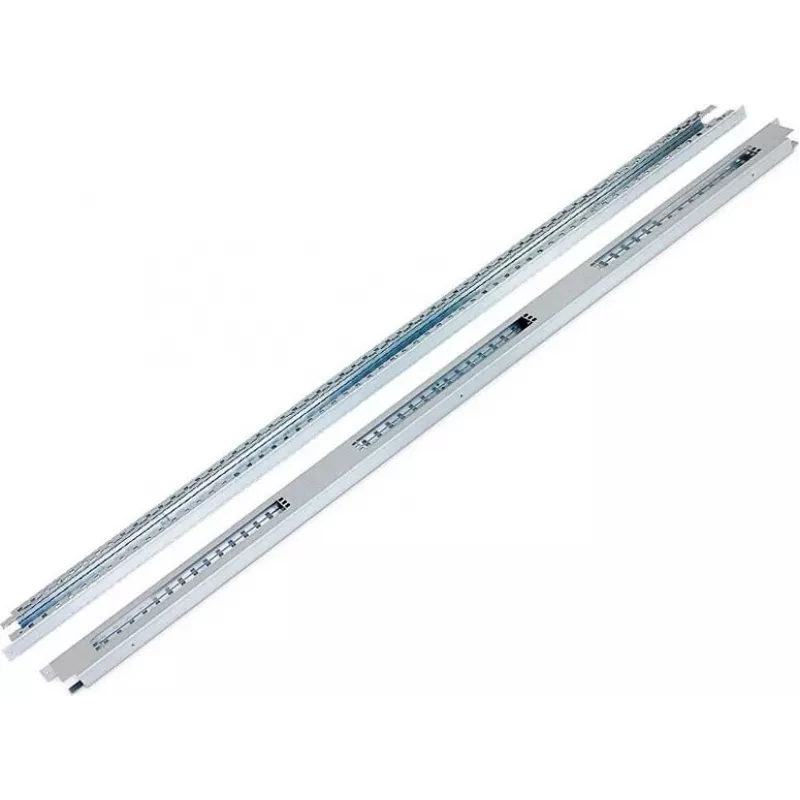

Pionowy kanał kablowy Triton RMA RZA 42U Stal nierdzewna

Pionowy kanał kablowy Triton RMA RZA 42U Stal nierdzewna to przeznaczony do montażu w szafie rack pionowy kanał do zarządzania kablami, zaprojektowany do szaf RMA i RZA 42U. Wykonany ze stali ocynkowanej o grubości 1,5 mm z wykończeniem w kolorze stali nierdzewnej, kanał umożliwia instalację pionową przy bocznym panelu szafy rack i obsługuje szafy o głębokości 800 mm. Jego kompaktowy pionowy profil optymalizuje przestrzeń w szafie rack i pomaga utrzymać niezakłóconą ścieżkę przepływu powietrza w szafach sprzętowych powszechnie stosowanych w centrach danych i pomieszczeniach sieciowych.

Zalety

Pionowa konstrukcja łączy wiele wiązek kablowych w jedną zorganizowaną ścieżkę, redukując nieporządek i upraszczając konserwację. Solidna konstrukcja ze stali ocynkowanej o grubości 1,5 mm zapewnia ochronę mechaniczną i odporność na odkształcenia przy typowych obciążeniach w szafie rack. Kanał obsługuje dodatkowe pierścienie do zarządzania kablami umożliwiające zorganizowane trasowanie i separację linii zasilających od danych, poprawiając dostępność i zmniejszając ryzyko uszkodzenia kabli podczas wymiany sprzętu.

Przeznaczenie

• Szafy rack serwerowe i sieciowe RMA i RZA 42U
• Centra danych i pomieszczenia telekomunikacyjne
• Środowiska wymagające pionowego trasowania kabli i poprawionego przepływu powietrza
• Instalacje z szafami o głębokości 800 mm

Kluczowe dane techniczne

• Orientacja montażu: pionowa, montaż na bocznej szynie
• Materiał: stal ocynkowana o grubości 1,5 mm z wykończeniem w kolorze stali nierdzewnej
• Kompatybilna wysokość rack: zakres 14–45U; zaprojektowany do szaf 42U
• Kompatybilność z głębokością szafy: 800 mm
• Obsługuje dodatkowe pierścienie do zarządzania kablami (pierścienie nie są dołączone)

Sposób użycia

Przymocuj kanał kablowy do pionowych szyn szafy w obszarze panelu bocznego za pomocą odpowiednich elementów mocujących dostosowanych do punktów montażowych szafy. Poprowadź kable sprzętowe i krosowe przez kanał od góry do dołu lub od dołu do góry w zależności od układu szafy i przymocuj wiązki kabli za pomocą kompatybilnych pierścieni lub opasek. Zachowaj separację między kablami zasilającymi a kablami danych, o ile to możliwe, i unikaj przepełnienia kanału, aby zachować przepływ powietrza i zapobiec naprężeniom złączy kablowych.

Zalecenia

Aby uzyskać najlepsze rezultaty, zaplanuj trasy kablowe przed instalacją, użyj kompatybilnych pierścieni do zarządzania kablami, aby utrzymać porządek w wiązkach, i sprawdź, czy kanał nie blokuje przepływu powietrza ani dostępu do przedniego i tylnego sprzętu. Regularnie sprawdzaj luźne elementy mocujące i rozmieszczaj kable ponownie, jeśli ich gęstość przekracza zalecane obciążenie dla bezpiecznego chłodzenia i konserwacji.
