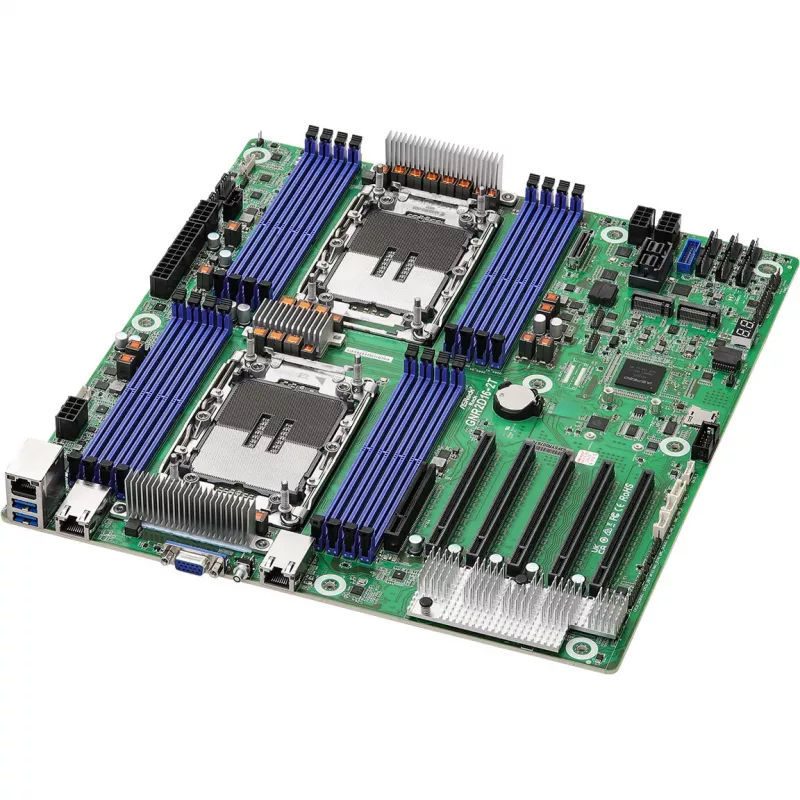

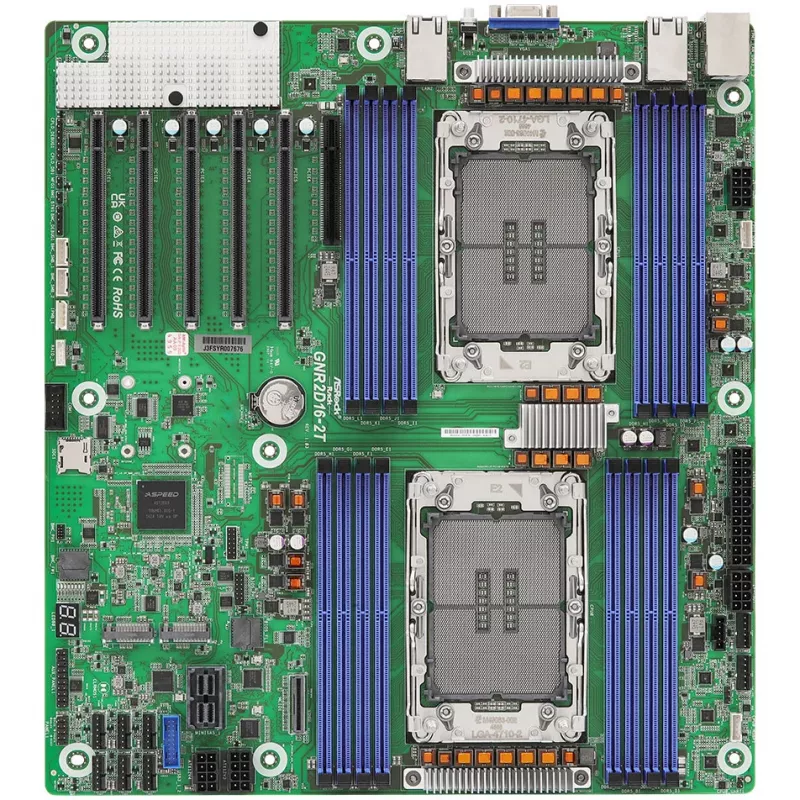

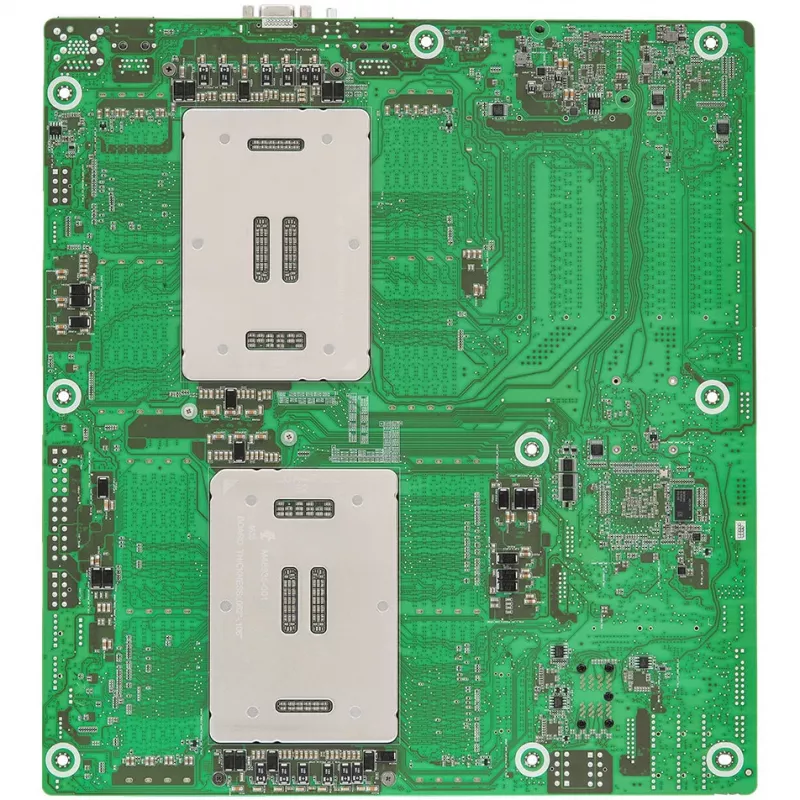

Płyta główna ASRock GNR2D16-2T, Intel SoC, LGA 4710 (Socket E2), EEB, 16 slotów DDR5, maks. 128 GB, Ethernet 10Gb

ASRock GNR2D16-2T to serwerowa płyta główna w formacie EEB z układem Intel SoC i gniazdem LGA 4710 (Socket E2), obsługująca procesory Intel Xeon serii 6300. Oferuje 16 slotów DIMM DDR5-SDRAM (8+8, 1DPC) na maksymalnie 128 GB pamięci, wiele slotów rozszerzeń PCIe 5.0 / CXL 2.0, dwa porty 10GbE przez kontroler Intel X710-AT2 oraz zintegrowane zdalne zarządzanie ASPEED AST2600. Płyta zawiera pamięć masową SATA III, obsługę dwóch dysków M.2 oraz BIOS UEFI AMI, odpowiedni do wdrożeń serwerowych w obudowach rack lub tower, gdzie wymagana jest wysoka przepustowość i łatwość zarządzania.

Zalety

Płyta główna łączy gęstą architekturę pamięci DDR5 z szeroką rozbudową PCIe5.0/CXL2.0, umożliwiając stosowanie nowoczesnych akceleratorów i kart rozszerzeń NVMe. Podwójne 10GbE zapewnia zwiększoną przepustowość sieci do wirtualizacji i usług danych, a ASPEED AST2600 i wsparcie IPMI oferują zdalne zarządzanie i monitorowanie. Format EEB i konstrukcja Intel SoC sprawiają, że płyta jest kompatybilna z typowymi obudowami serwerowymi i obciążeniami korporacyjnymi.

Zastosowanie

• Hosty wirtualizacyjne i węzły hypervisorów
• Serwery baz danych i kontrolery pamięci masowych
• Serwery obliczeniowe wykorzystujące akceleratory PCIe5.0 lub urządzenia CXL
• Wdrożenia serwerowe w obudowach rack lub tower wymagające sieci 10Gb

Kluczowe dane techniczne

• Format płyty: EEB (12,24" x 13,3")
• Obsługa procesorów: Intel Xeon serii 6300 (LGA 4710 / Socket E2)
• Chipset: Intel SoC
• Pamięć: 16 slotów DDR5-SDRAM (8+8 DIMM, 1DPC), maks. 128 GB
• PCIe / CXL: 5 × PCIe5.0/CXL2.0 x16, 1 × PCIe5.0/CXL2.0 x8, 1 × MCIO (PCIe5.0/CXL2.0 x8)
• Pamięć masowa: 2 × M.2 (PCIe5.0 x2), maks. 8 × SATA III (6 Gb/s)
• Sieć: 2 × RJ45 10GbE (Intel X710-AT2)
• Zarządzanie: IPMI z ASPEED AST2600
• BIOS: UEFI AMI 512 Mbit, ACPI v4.0

Sposób użycia

Zainstaluj płytę ASRock GNR2D16-2T w kompatybilnej obudowie serwerowej EEB i zamontuj obsługiwany procesor Intel Xeon serii 6300 w gnieździe LGA 4710, postępując zgodnie ze standardowymi procedurami instalacji CPU. Zapełnij sloty DIMM DDR5 w dopasowanych parach na 16 slotach dla optymalnej wydajności, podłącz urządzenia pamięci masowej do złączy M.2 lub SATA w zależności od potrzeb i podłącz kable sieciowe do portów Intel X710-AT2. Skonfiguruj ustawienia BIOS/UEFI dla kolejności rozruchu, profili pamięci i włącz IPMI do zdalnego zarządzania. Zainstaluj system operacyjny i wymagane sterowniki, w tym chipset, sieć i oprogramowanie zarządzające ASPEED.

Zalecenia

Zapełniaj pamięć symetrycznie na kanałach 8+8 i używaj obsługiwanych modułów DDR5 RDIMM/MRDIMM, aby osiągnąć stabilną wydajność. Do pamięci masowych o wysokiej przepustowości lub akceleratorów preferuj karty NVMe PCIe5.0 i urządzenia zgodne z CXL. Przed wdrożeniem do produkcji upewnij się, że zainstalowano odpowiednie aktualizacje BIOS i oprogramowania IPMI.
