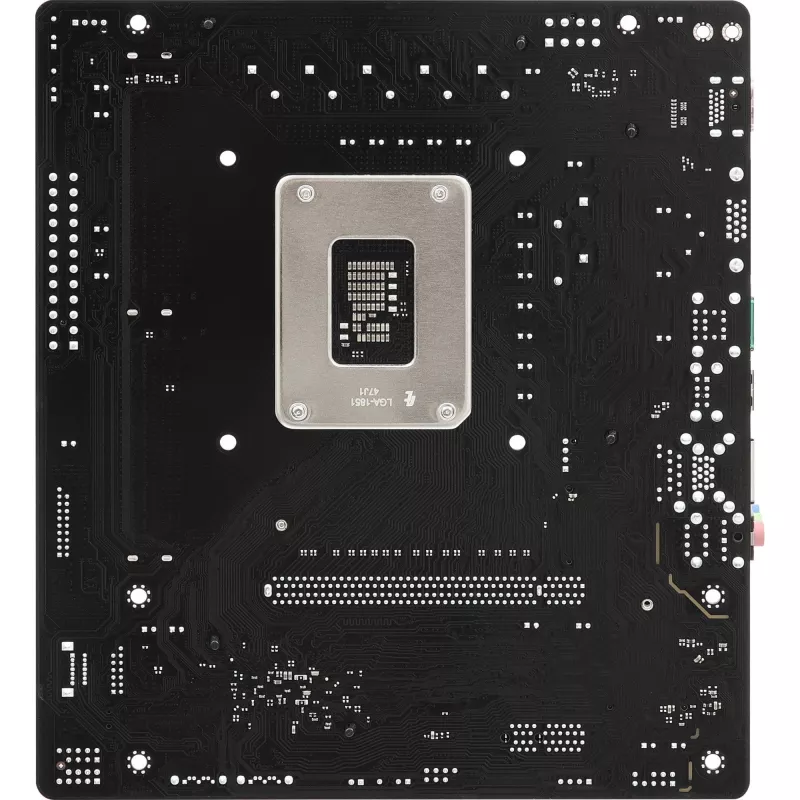

Płyta główna ASROCK H810M‑X micro ATX Intel H810 LGA 1851 DDR5 2× DIMM 128GB M.2 2.5GbE HDMI DisplayPort

ASRock H810M-X to kompaktowa płyta główna micro-ATX z serii X, zaprojektowana z myślą o równowadze wydajności, wszechstronności i niezawodności w zadaniach profesjonalnych i codziennych. Płyta obsługuje procesory Intel z gniazdem LGA1851 (Intel Core Ultra Series 2) i oferuje obsługę pamięci DDR5, wiele opcji przechowywania, w tym slot Hyper M.2 Gen4 x4, zintegrowane 2,5 Gb/s LAN oraz przedni USB Type-C dla nowoczesnej łączności w małej obudowie.

Zalety

H810M-X zapewnia obsługę szybkich pamięci masowych PCIe 4.0 M.2 NVMe dla szybszego przesyłania danych oraz konstrukcję radiatora aluminiowego poprawiającą zarządzanie temperaturą pod obciążeniem. Gniazdo M.2 (Key E) umożliwia opcjonalne moduły Wi‑Fi, a wbudowane 2,5 Gb/s LAN zwiększa przepustowość sieci w porównaniu ze standardowym gigabitowym Ethernetem. Przedni USB 3.2 Gen1 Type-C i wiele złączy RGB (w tym adresowalnych) ułatwiają podłączanie obudowy i personalizację oświetlenia. Trzy wyjścia wideo (HDMI, DisplayPort, D-Sub) są dostępne przy użyciu procesora ze zintegrowaną grafiką.

Kluczowe specyfikacje

• Gniazdo CPU: Intel LGA 1851 (Socket V1), obsługuje procesory Intel Core Ultra (Series 2)
• Konstrukcja zasilania: 6+1+1+1+1 faz zasilania
• Pamięć: 2 x gniazda DDR5 DIMM, dwukanałowo, do DDR5-6400, maksymalnie 128 GB
• Sloty PCIe: 1 x PCIe 4.0 x16, 1 x PCIe 4.0 x1
• M.2 i przechowywanie: 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 Key E dla Wi‑Fi, 4 x SATA3; obsługa do 5 dysków (M.2 + SATA)
• USB: 1 przedni header USB 3.2 Gen1 Type-C (5 Gbps), 4 x USB 3.2 Gen1 (2 tylne, 2 przednie), 6 x USB 2.0 (4 tylne, 2 przednie)
• LAN: Realtek 2,5 Gb/s Ethernet
• Audio: kodek audio Realtek ALC897 7.1 kanałowy HD
• Wyjścia wideo: 1 x HDMI, 1 x DisplayPort, 1 x D-Sub (wymagają procesora ze zintegrowaną grafiką)
• Format: micro ATX (PC micro ATX Intel H810)
• BIOS: UEFI AMI, 256 Mbit

Sposób użycia

Zainstaluj kompatybilny procesor Intel Core Ultra Series 2 w gnieździe LGA1851 i umieść moduły DDR5 DIMM w dwóch slotach pamięci, postępując zgodnie z instrukcją płyty głównej w celu prawidłowej konfiguracji kanałów. Zamontuj urządzenia pamięci masowej w złączach M.2 i SATA; dla maksymalnej wydajności NVMe użyj slotu Hyper M.2 Gen4 x4. Podłącz przedni header USB Type-C do kompatybilnego panelu przedniego obudowy, aby uzyskać dostęp do odwracalnego USB-C. Jeśli wymagana jest łączność bezprzewodowa, zainstaluj moduł Wi‑Fi w gnieździe M.2 Key E (moduł nie jest dołączony). Użyj dołączonego Auto Driver Installer lub pobierz sterowniki ze strony ASRock, aby upewnić się, że sterowniki sieciowe i chipsetu są obecne przed zakończeniem instalacji sterowników systemu operacyjnego.

Zalecenia

Użyj procesora ze zintegrowaną grafiką, aby korzystać z wbudowanych wyjść HDMI, DisplayPort i D-Sub. Aby uzyskać najlepszą przepustowość pamięci masowej, sparuj dysk SSD NVMe PCIe Gen4 x4 ze slotem Hyper M.2; zapewnij odpowiedni przepływ powietrza w obudowie, aby utrzymać stabilność termiczną radiatorów M.2 i VRM. Zainstaluj najnowszy BIOS i sterowniki ze strony pomocy technicznej ASRock, aby zmaksymalizować kompatybilność i wydajność.
