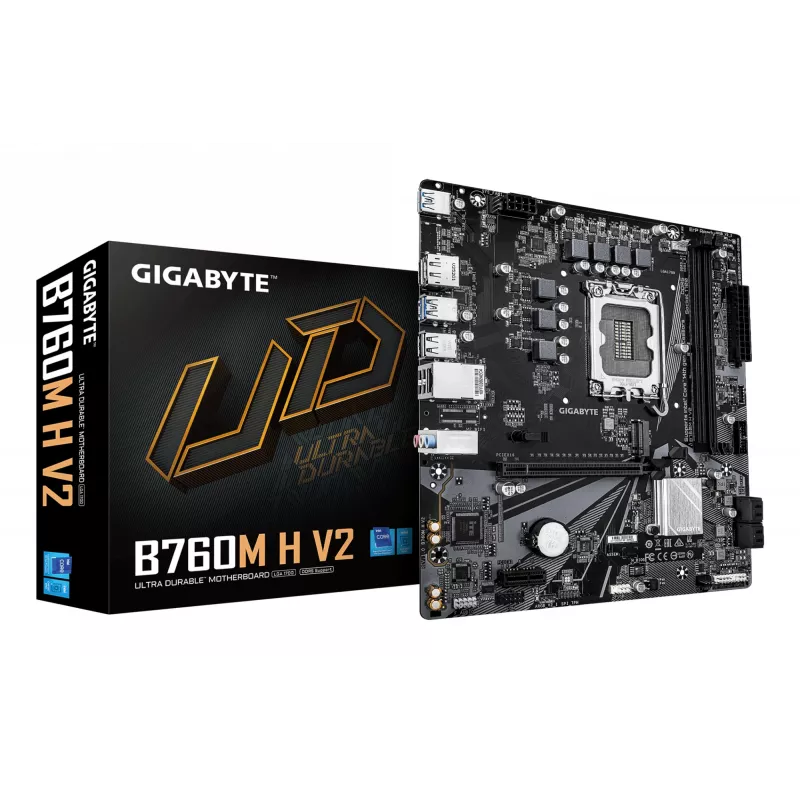

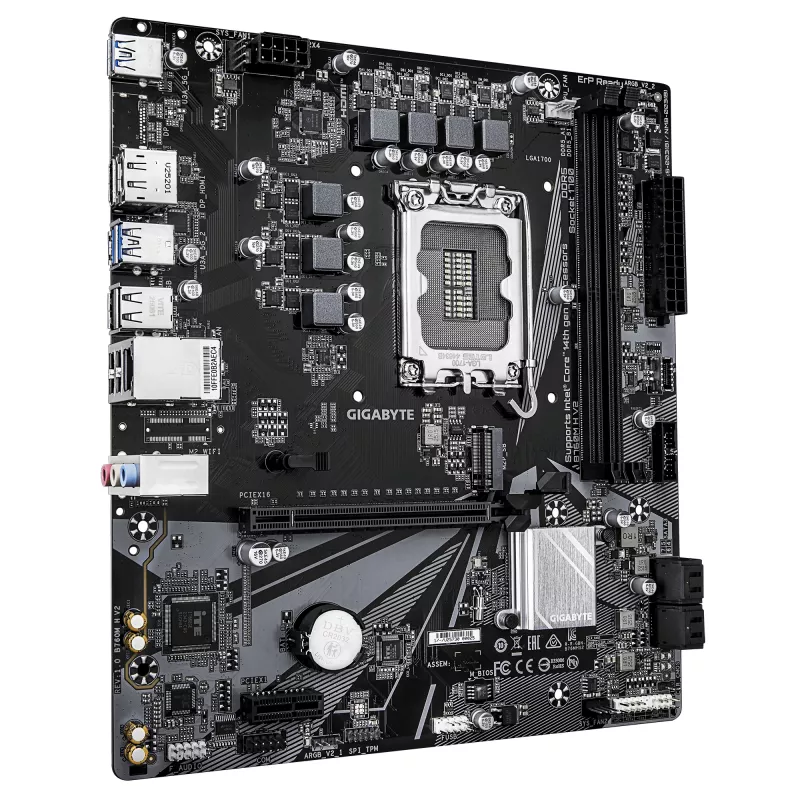

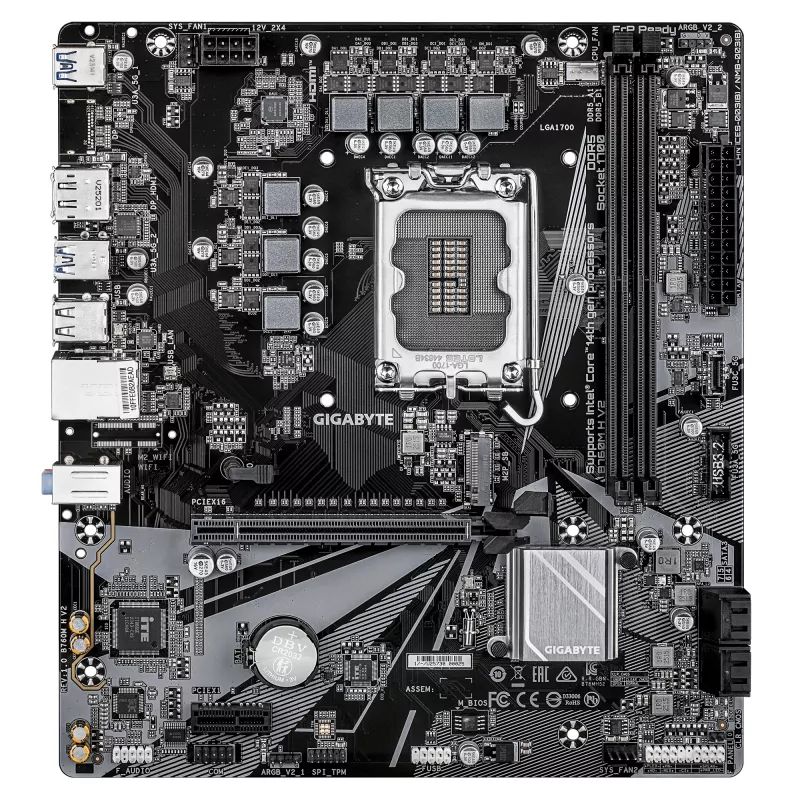

Płyta główna GIGABYTE B760M H V2 – obsługa procesorów Intel Core 14. generacji, 5+1+1 fazowa cyfrowa VRM, do 8000 MHz DDR5 (O.C.), 1xPCIe 4.0 M.2, 1 GbE LAN, USB 3.2 Gen1

Płyty główne GIGABYTE AORUS / AERO / GIGABYTE dla platform Intel LGA1700 zapewniają zrównoważone połączenie wydajności, niezawodności i nowoczesnej łączności. Zaprojektowane do gier, tworzenia treści i zastosowań profesjonalnych, te płyty micro ATX z chipsetem B760 obsługują procesory Intel Core od 12. do 14. generacji i oferują obsługę pamięci DDR5, pamięć masową PCIe 4.0 oraz zintegrowaną kartę Gigabit Ethernet zapewniającą stabilną pracę systemu.

Zalety

Te płyty główne wykorzystują hybrydowe rozwiązanie VRM 5+1+1 faz zapewniające stabilne dostarczanie mocy pod obciążeniem oraz obsługują dwukanałową pamięć DDR5 z dwoma gniazdami DIMM i całkowitą pojemnością do 128 GB. Płyty są wyposażone w złącza PCIe 4.0 M.2 dla szybkich dysków NVMe SSD, obsługę SATA III i RAID dla starszych dysków oraz gniazdo PCIe x16 z zatrzaskiem EZ-Latch ułatwiającym instalację karty graficznej. Smart Fan 6 z wieloma czujnikami temperatury i hybrydowymi złączami wentylatorów umożliwia elastyczne zarządzanie temperaturą.

Kluczowe specyfikacje

• Gniazdo: Intel LGA 1700
• Obsługiwane procesory: Intel Celeron, Pentium Gold, Intel Core i3/i5/i7/i9 (12.–14. generacja)
• Chipset: Intel B760 (micro ATX)
• Audio: Realtek ALC897, 7.1-kanałowe
• Pamięć: DDR5-SDRAM, 2 x DIMM, maksymalnie 128 GB, dwukanałowa, obsługa XMP
• Rozszerzenia i pamięć masowa: złącza PCIe 4.0 M.2, obsługa M.2 i HDD/SSD, SATA III, obsługa RAID, obsługa do 5 dysków
• Gniazdo PCIe: PCIe x16 z szybkozamykaczem EZ-Latch
• Sieć: Gigabit Ethernet (GbE LAN)
• Wyjścia wideo: DisplayPort, HDMI
• BIOS: UEFI AMI 128 Mbit, wersja ACPI 5.0, zworka Clear CMOS

Sposób użycia

Zainstaluj obsługiwany procesor Intel LGA1700 i zamocuj moduły pamięci DDR5 w dwóch gniazdach DIMM zgodnie z instrukcją płyty głównej. Zamontuj płytę w kompatybilnej obudowie micro ATX, podłącz zasilanie, urządzenia pamięci masowej (M.2 lub SATA), kartę graficzną w gnieździe PCIe x16 oraz podłącz złącza panelu przedniego. Skonfiguruj ustawienia BIOS/UEFI, aby włączyć profile XMP dla pamięci i ustawić odpowiednio opcje pamięci masowej/RAID. Użyj ustawień Smart Fan 6 w BIOS-ie lub dostarczonym oprogramowaniu, aby dostroić krzywe wentylatorów i monitorować temperatury.

Zalecenia

Aby zapewnić stabilną pracę, używaj wysokiej jakości modułów pamięci DDR5 wymienionych na liście QVL płyty głównej, zaktualizuj BIOS UEFI do najnowszej wersji przed pierwszym użyciem oraz zapewnij odpowiednie chłodzenie procesora podczas uruchamiania wymagających aplikacji.
