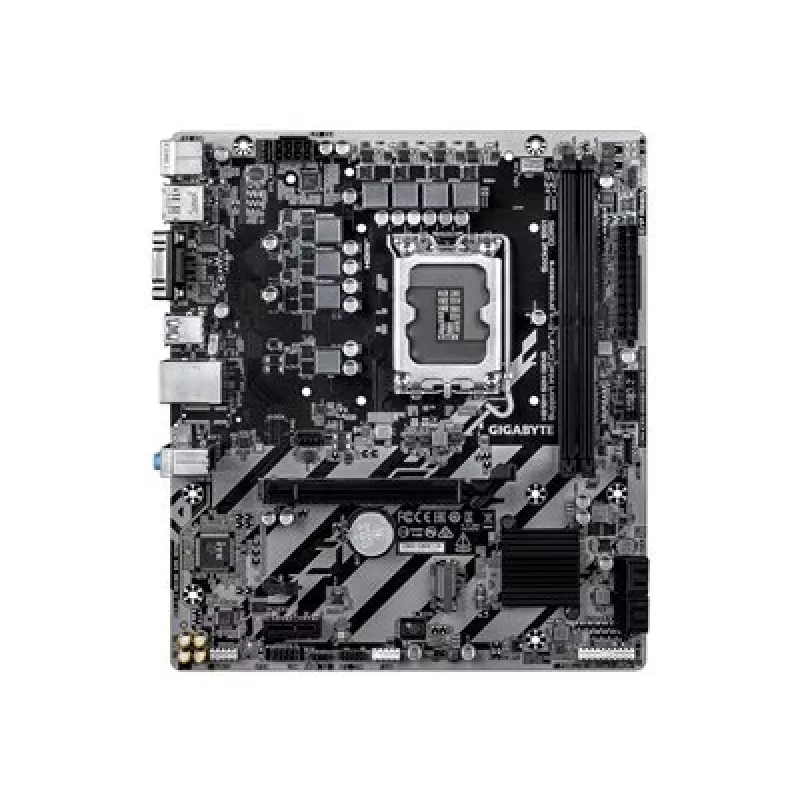

Płyta główna GIGABYTE H810M S2H GEN5 Micro ATX — LGA 1851, Intel H810, 2×DIMM DDR5 do 6400 MHz, 1×PCIe 4.0 M.2, 1 GbE

GIGABYTE H810M S2H GEN5 to płyta główna w formacie Micro ATX zaprojektowana do kompaktowych komputerów stacjonarnych oraz zastosowań biurowych i domowych. Obsługuje procesory Intel Core Ultra (Series 2) na platformie LGA 1851 (Socket V1) i oparta jest na układzie Intel H810. Płyta oferuje dwa gniazda DIMM DDR5 obsługujące do 128 GB pamięci z szybkością do 6400 MHz, gniazdo M.2 PCIe 4.0 na szybki nośnik NVMe, porty SATA III, jedno gniazdo PCIe x1 na karty rozszerzeń oraz zintegrowany Gigabit Ethernet do łączności sieciowej.

Zalety

Płyta łączy nowoczesne gniazdo procesora i układ z kompaktowym formatem Micro ATX, oferując równowagę wydajności i oszczędności miejsca. Konstrukcja VRM 4+1+2 fazy pomaga utrzymać stabilne zasilanie dla zgodnych procesorów Intel Core Ultra. Obsługa pamięci DDR5 i gniazdo M.2 PCIe 4.0 umożliwiają szybszą reakcję systemu i lepszą wydajność pamięci masowej w porównaniu z poprzednimi generacjami. Zintegrowana karta sieciowa Realtek Gigabit LAN i porty USB 3.2 Gen 1 zapewniają standardowe, niezawodne opcje łączności do codziennych zadań.

Zastosowanie

• Kompaktowe komputery domowe lub biurowe, gdzie przestrzeń jest ograniczona
• Systemy do ogólnej produktywności i przeglądania Internetu
• Lekka praca twórcza i odtwarzanie multimediów
• Ścieżka modernizacji ze starszych systemów DDR4 na platformy z pamięcią DDR5

Kluczowe specyfikacje

• Format: Micro ATX
• Układ: Intel H810
• Gniazdo procesora: LGA 1851 (Socket V1), zgodne z Intel Core Ultra (Series 2)
• Pamięć: 2×DIMM DDR5-SDRAM, do 128 GB, do 6400 MHz
• Pamięć masowa: 1×gniazdo M.2 PCIe 4.0, porty SATA III dla wielu napędów
• Rozszerzenia: 1×gniazdo PCIe x1 (Gen3.x) i wsparcie dla kart PCIe
• Sieć: Zintegrowana karta 1 GbE LAN (Realtek)
• Wyjścia audio i wideo: wbudowany kodek audio oraz wyjścia obrazu, w tym DisplayPort, HDMI i D-Sub (w zależności od obsługi zintegrowanej grafiki procesora)
• Zasilanie: hybrydowy VRM 4+1+2 fazy
• Waga: około 0,79 kg

Instrukcja użytkowania

Zainstaluj płytę GIGABYTE H810M S2H GEN5 w kompatybilnej obudowie Micro ATX, zamocuj procesor LGA 1851 zgodnie z instrukcją gniazda i producenta chłodzenia CPU, a następnie obsadź maksymalnie dwa moduły DIMM DDR5 według zaleceń instrukcji płyty głównej dla optymalnej konfiguracji kanałów. Podłącz nośnik NVMe PCIe 4.0 do gniazda M.2 lub podłącz napędy SATA do portów SATA III. Podłącz zasilanie z kompatybilnego zasilacza do złącza ATX 24-pin i złącza zasilania CPU, podłącz kable panelu przedniego, USB i pamięci masowej, a następnie w razie potrzeby zaktualizuj ustawienia BIOS/UEFI, aby rozpoznać zainstalowany sprzęt.

Zalecenia

Aby zapewnić stabilną pracę, używaj dobrej jakości zasilacza o odpowiedniej mocy i upewnij się, że zainstalowana jest najnowsza wersja BIOS zapewniająca obsługę procesorów Intel Core Ultra (Series 2) i kompatybilność pamięci. Podczas instalacji pamięci sprawdź listę QVL lub dokumentację GIGABYTE w poszukiwaniu przetestowanych modułów DDR5 i obsadzaj gniazda DIMM zgodnie z zaleceniami, aby osiągnąć reklamowaną maksymalną szybkość. W przypadku konieczności szybszego dostępu do pamięci masowej użyj gniazda M.2 PCIe 4.0 dla wydajnego nośnika NVMe.
