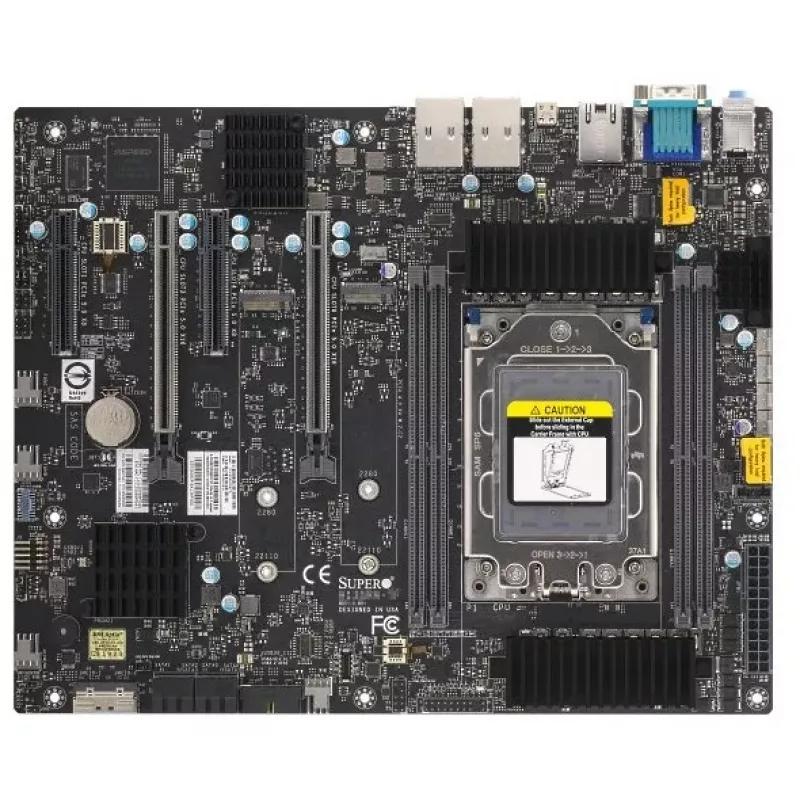

Płyta główna Supermicro MBD-H13SRA-F TRX50 Socket sTR5 ATX DDR5 4×DIMM 96GB ECC M.2 SATA III 2×GbE IPMI

Supermicro MBD-H13SRA-F TRX50 to płyta główna ATX dla stacji roboczych, zaprojektowana dla procesorów AMD Threadripper z gniazdem Socket sTR5 i chipsetem AMD TRX50. Obsługuje pamięć DDR5 w slotach DIMM z kompatybilnością ECC, wysokie pojemności i prędkości pamięci, wiele gniazd PCIe Gen5 x16 do rozbudowy oraz różnorodne interfejsy pamięci masowej i sieciowe, odpowiednie do profesjonalnych zastosowań stacji roboczych.

Zalety

Płyta główna zapewnia obsługę pamięci DDR5 o dużej pojemności (do 4 TB) z ECC, wiele gniazd PCIe Gen5 x16 dla wysokowydajnych kart rozszerzeń oraz elastyczne opcje przechowywania, w tym M.2 i SATA III z obsługą RAID. Zintegrowany Gigabit Ethernet z kontrolerem Broadcom, IPMI LAN do zdalnego zarządzania, liczne wewnętrzne złącza wentylatorów i nagłówek TPM zwiększają niezawodność i łatwość zarządzania we wdrożeniach stacji roboczych.

Zastosowanie

• Konfiguracje stacji roboczych do tworzenia treści i inżynierii
• Systemy wymagające dużej pojemności pamięci ECC i wysokiej przepustowości pamięci
• Serwery lub zdalnie zarządzane stacje robocze z IPMI
• Konfiguracje z wieloma kartami rozszerzeń PCIe (GPU, akcelerator, kontroler RAID)

Kluczowe specyfikacje

• Format: ATX (ok. 304,8 × 243,8 mm)
• Chipset: AMD TRX50
• Obsługiwane procesory: AMD Ryzen Threadripper (Socket sTR5)
• Typ pamięci: DDR5-SDRAM, kompatybilna z ECC; 4 sloty DIMM; obsługiwane do 5200 MHz; maksymalna pamięć wewnętrzna do 4 TB; obsługiwana pojemność modułu do 96 GB; napięcie pamięci 1,1 V
• Rozszerzenia: 2 × PCI Express x16 (Gen 5.x)
• Pamięć masowa: interfejsy M.2 i SATA III; 4 × porty SATA III; obsługa RAID
• Dźwięk na płycie: Realtek ALC888S, 5.1 kanałów
• Sieć: Gigabit Ethernet (Broadcom BCM5720); 2 × porty Ethernet RJ-45; IPMI LAN do zdalnego zarządzania
• Porty I/O na tylnym panelu: 1 × USB 3.2 Gen2x2 Type-C, 4 × USB 3.2 Gen2 Type-A, port COM, port VGA
• Złącza wewnętrzne: złącze wentylatora CPU, 7 × złącza wentylatorów obudowy, złącze TPM, wewnętrzne nagłówki USB 3.2 Gen1 i USB 2.0
• BIOS: AMI, 32 Mbit; ACPI 6.5; SMBIOS 3.6
• Warunki pracy: temperatura pracy od −20 do 60 °C; wilgotność względna 10–85%

Sposób użycia

Zamontuj płytę główną w kompatybilnej obudowie ATX i zainstaluj obsługiwany procesor AMD Threadripper w gnieździe Socket sTR5, postępując zgodnie z instrukcjami producenta chłodzenia CPU. Zapełnij sloty DIMM DDR5 modułami ECC w zalecanych konfiguracjach, aby uzyskać optymalną wydajność pamięci. Podłącz urządzenia pamięci masowej do dostępnych portów M.2 lub SATA III i zainstaluj wymagane karty rozszerzeń w gniazdach PCIe Gen5 x16. Użyj nagłówków na płycie, aby podłączyć wentylatory systemowe, panel przedni USB i opcjonalny moduł TPM. Skonfiguruj ustawienia BIOS (AMI) dla kolejności rozruchu, macierzy RAID i profili pamięci przed instalacją systemu operacyjnego.

Zalecenia

Aby zapewnić stabilną pracę w środowiskach stacji roboczych lub serwerów, używaj modułów DDR5 z certyfikatem ECC, zapewnij odpowiednie chłodzenie procesorów Threadripper i wielu kart rozszerzeń oraz aktualizuj oprogramowanie układowe BIOS. Podczas wdrażania systemów zarządzanych zdalnie skonfiguruj bezpieczny dostęp IPMI i zweryfikuj konfiguracje RAID przed użyciem produkcyjnym.
