Płyta główna Supermicro X14SAZ-TLN4F, Socket 1851, chipset Intel, Micro-ATX, 4x DIMM DDR5, do 256 GB, 2x 2.5Gb LAN, IPMI

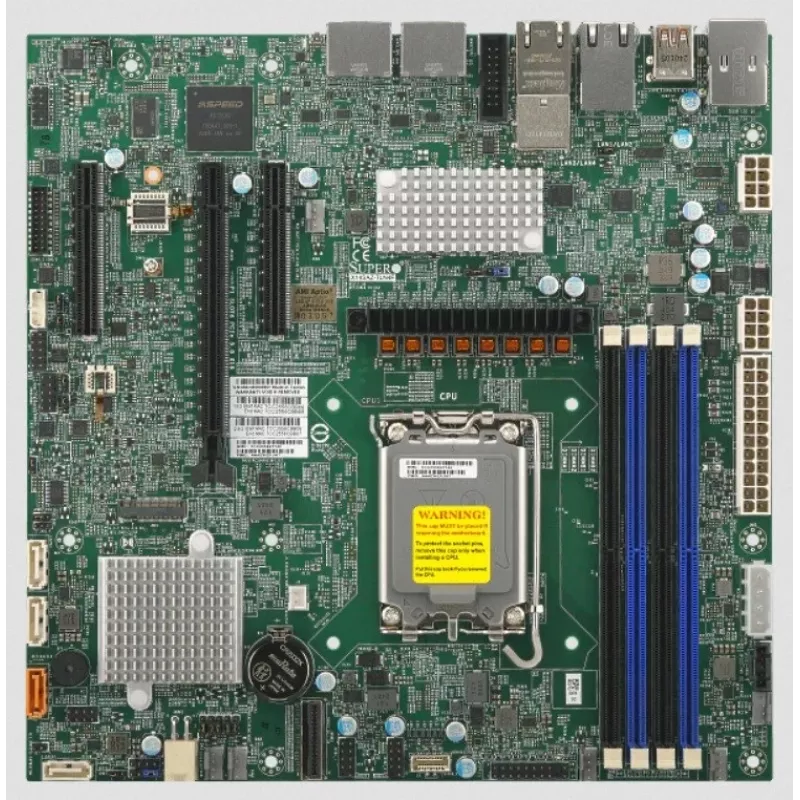

Supermicro X14SAZ-TLN4F to serwerowa płyta główna micro-ATX z gniazdem Socket 1851 i chipsetem Intel, kompatybilna z procesorami Intel Core Ultra (Series 2) o maksymalnie 24 rdzeniach. Obsługuje cztery gniazda DIMM DDR5 z pamięcią ECC i non‑ECC o pojemności do 256 GB i prędkości do 5600 MHz, oferuje dwa porty Ethernet 2,5 Gb ze sterownikiem Intel I226‑LM oraz dedykowany port IPMI LAN, a także zawiera wiele wyjść wideo i USB do zarządzania i łączności. Funkcje pamięci masowej i rozbudowy obejmują cztery złącza SATA III, złącze TPM oraz różne wewnętrzne złącza szeregowe. Płyta jest przeznaczona do pracy w temperaturze otoczenia od 0 do 60 °C; aby uniknąć przegrzania, należy zapewnić odpowiednią wentylację.

Zalety

Płyta główna łączy kompaktową konstrukcję micro‑ATX z funkcjami klasy serwerowej, takimi jak zdalne zarządzanie IPMI, dwa porty LAN 2,5 Gb zapewniające większą przepustowość sieci, BIOS UEFI AMI z obsługą ACPI 6.5 i SMBIOS 3.7 oraz elastyczne opcje pamięci (DDR5 ECC i nie‑ECC). Bogaty zestaw tylnych złączy I/O, w tym wiele portów USB 3.2 Gen2 Type‑A, HDMI, DisplayPort i VGA, ułatwia lokalną obsługę konsoli i podłączanie urządzeń peryferyjnych.

Zastosowanie

• Kompaktowe serwery rack lub tower do zadań wirtualizacji i obliczeniowych
• Urządzenia sieciowe i serwery brzegowe wymagające łączności 2,5 Gb i zdalnego zarządzania
• Obciążenia wymagające niezawodnych konfiguracji pamięci z ECC lub nie‑ECC DDR5 do 256 GB

Kluczowe specyfikacje

• Obsługa procesora: Socket 1851, kompatybilny z Intel Core Ultra (Series 2), do 24 rdzeni
• Format: micro ATX (244 x 244 mm)
• Pamięć: 4 × gniazda DIMM DDR5, ECC i nie‑ECC, do 256 GB, obsługa do 5600 MHz, 1,1 V
• LAN: 2 × 2,5 Gigabit Ethernet (Intel I226‑LM) plus IPMI LAN
• Pamięć masowa: 4 × złącza SATA III
• Wewnętrzne I/O: złącze TPM, 2 złącza portu szeregowego
• Tylne I/O: 6 × USB 3.2 Gen2 Type‑A, 4 × USB 2.0, 2 × RJ‑45 LAN, IPMI LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × port szeregowy
• BIOS i zarządzanie: UEFI AMI BIOS, wersja ACPI 6.5, wersja SMBIOS 3.7
• Warunki pracy: 0–60 °C; przechowywanie −40–85 °C; wilgotność podczas pracy 10–85% ; wilgotność podczas przechowywania 10–95%
• Wymiary (szer. × gł.): 244 × 244 mm

Sposób użycia

Zainstaluj płytę X14SAZ‑TLN4F w kompatybilnej obudowie micro‑ATX z procesorem Socket 1851 z obsługiwanej rodziny Intel Core Ultra (Series 2) i obsadź gniazda DIMM DDR5 zgodnie z instrukcją płyty głównej. Podłącz zasilanie, urządzenia pamięci masowej do portów SATA III oraz kable sieciowe do portów LAN 2,5 Gb i IPMI, w zależności od potrzeb. Skonfiguruj ustawienia BIOS/UEFI za pomocą interfejsu UEFI AMI, określając kolejność rozruchu, ustawienia pamięci (włączanie/wyłączanie ECC) i zarządzanie ACPI. Do zdalnego monitorowania i zarządzania, jeśli jest dostępne, używaj interfejsu IPMI.

Zalecenia

Zapewnij odpowiedni przepływ powietrza w obudowie i chłodzenie, aby utrzymać temperaturę otoczenia w zakresie od 0 do 60 °C; właściwa wentylacja zmniejsza ryzyko dławienia termicznego lub uszkodzenia sprzętu. Podczas obsługi płyty przestrzegaj środków ostrożności ESD i zapoznaj się z instrukcją instalacji Supermicro, aby uzyskać informacje na temat prawidłowego obsadzania pamięci i ustawień zworek/złączy.
