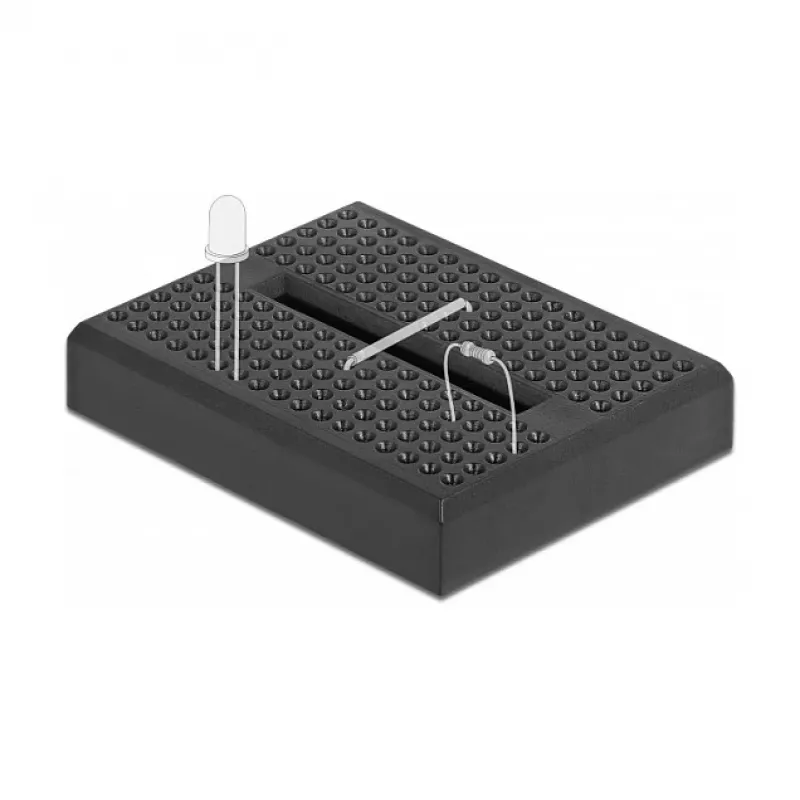

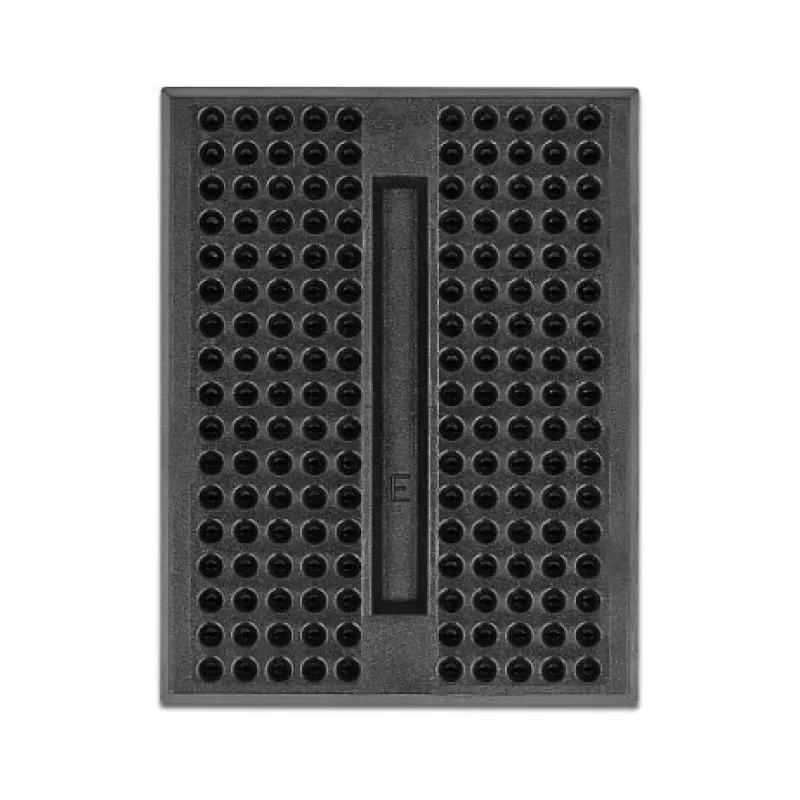

Płytka prototypowa DELOCK 18317 — plastikowa, bezzłączowa płytka prototypowa, 36×46×10 mm, czarna

DELOCK 18317 to kompaktowa, plastikowa, bezzłączowa płytka prototypowa o wymiarach 36 × 46 × 10 mm w kolorze czarnym. Stanowi prostą platformę do budowy, testowania i modyfikowania małych układów elektronicznych bez lutowania, co czyni ją odpowiednią do szybkich eksperymentów, zadań edukacyjnych i małych projektów PCB.

Zalety

Eksperymentalna płytka stykowa umożliwia szybki montaż bez lutowania i łatwe zmiany obwodu poprzez przestawianie komponentów. Jest kompatybilna z powszechnymi elementami, takimi jak tranzystory, diody, LED i kondensatory. Spód ma naklejkę samoprzylepną do montażu na gładkich powierzchniach i może być również przymocowana dwoma śrubami w razie potrzeby. Kompaktowe wymiary i konstrukcja wtykowa sprawiają, że jest praktyczna w zastosowaniach hobbystycznych, laboratoryjnych, przemysłowych i edukacyjnych.

Nadaje się do

• Prototypowanie tarcz Arduino
• Testy przełączania i szybkie próby obwodów
• Małe projekty PCB i testowanie komponentów
• Laboratoria edukacyjne, ćwiczenia w szkołach i na uniwersytetach

Kluczowe dane techniczne

• Marka: DELOCK
• Model / MPN: 18317
• EAN: 4043619183173
• Rodzaj: Plastikowa bezzłączowa płytka prototypowa
• Wymiary: 36 × 46 × 10 mm
• Kolor: Czarny
• Montaż: Naklejka samoprzylepna na spodzie; opcjonalne mocowanie dwoma śrubami

Sposób użycia

Umieść płytkę prototypową na czystej, gładkiej powierzchni i zdejmij folię ochronną, aby odsłonić klej, jeśli pożądany jest trwały, ale niepozostawiający śladów montaż. Alternatywnie ustaw płytkę i przymocuj ją dwoma śrubami przez przewidziane otwory. Włóż elementy elektroniczne, takie jak rezystory, LED, diody, tranzystory i kondensatory bezpośrednio do otworów stykowych, aby zmontować obwód; zmień układ obwodu, przestawiając komponenty w razie potrzeby.

Zalecenia

Aby zapewnić niezawodny styk i dłuższą żywotność, unikaj nadmiernego zginania wyprowadzeń elementów i upewnij się, że są one w pełni włożone w rzędy gniazd. Utrzymuj płytkę prototypową wolną od kurzu i pozostałości lutowania; nie używaj jej do zastosowań z wysokim prądem lub wysokim napięciem, przekraczających parametry komponentów.
