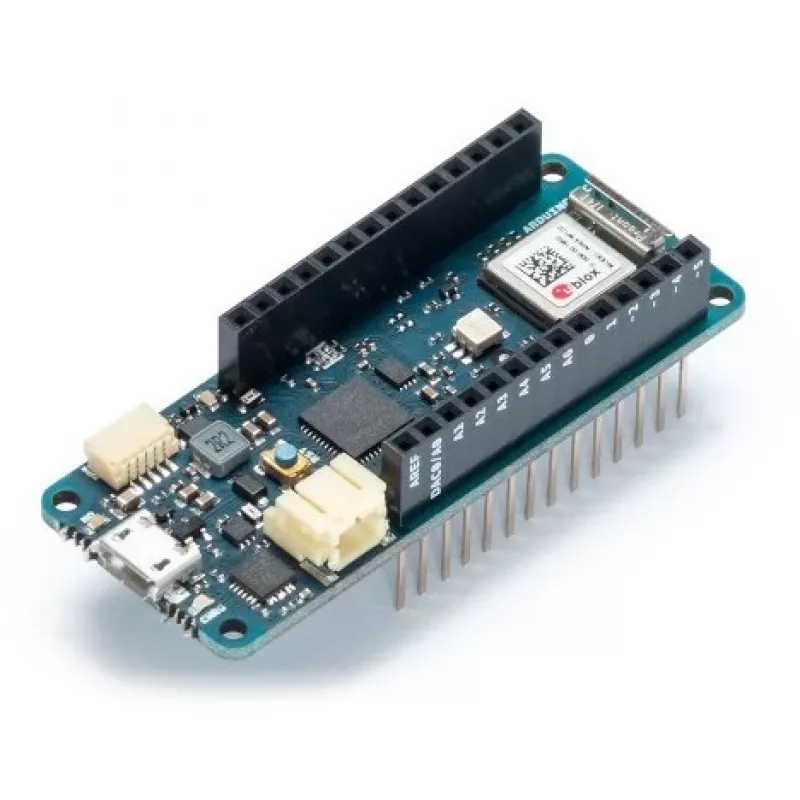

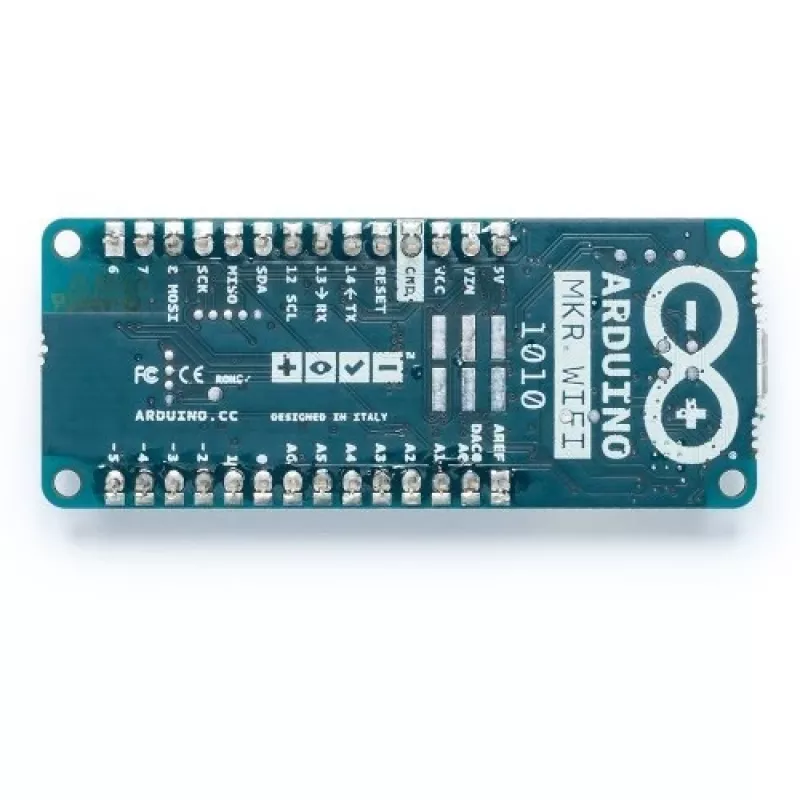

Płytka rozwojowa Arduino MKR WiFi 1010

Arduino MKR WiFi 1010 to kompaktowa płytka rozwojowa, która dodaje łączność Wi-Fi i Bluetooth do projektów Arduino. Łączy energooszczędny 32-bitowy mikrokontroler SAMD21 Cortex-M0+ z modułem U‑BLOX NINA‑W10 (opartym na ESP32) oraz układem kryptograficznym ECC508, oferując 32-bitową moc obliczeniową, bezprzewodową komunikację o niskim zużyciu energii i bezpieczne uwierzytelnianie oparte na SHA-256. Płytka jest programowalna w Arduino IDE, obsługuje pracę na akumulatorze Li-Po z automatycznym przełączaniem źródła zasilania i może być zasilana przez port USB (5V). Uwaga: płytka działa przy napięciu 3,3V, a piny I/O nie mogą być narażone na napięcia przekraczające 3,3V.

Zalety

MKR WiFi 1010 integruje Wi-Fi i Bluetooth Low Energy w niewielkiej obudowie, zachowując niskie zużycie energii do zastosowań IoT zasilanych bateryjnie. Zapewnia sprzętowe zabezpieczenia dzięki układowi kryptograficznemu ECC508, łatwą konfigurację i programowanie przez oprogramowanie Arduino (IDE) oraz kompatybilność z innymi produktami Arduino. Wbudowane ładowanie Li-Po umożliwia pracę z akumulatora lub zewnętrznego źródła 5V z automatycznym przełączaniem.

Zastosowania

• Prototypowanie urządzeń IoT z obsługą Wi-Fi i Bluetooth
• Bateryjne węzły czujników i zdalny monitoring
• Bezpieczne aplikacje połączone wymagające uwierzytelniania SHA-256
• Projekty edukacyjne i prototypy oparte na Arduino

Kluczowe specyfikacje

• Procesor: SAMD21 Cortex-M0+ 32-bitowy niskomocowy MCU
• Moduł bezprzewodowy: U‑BLOX NINA‑W10 (oparty na ESP32) 2,4 GHz IEEE 802.11 b/g/n i Bluetooth
• Zabezpieczenia: Kryptowaluta ECC508 (SHA-256)
• Pamięć: 256 KB Flash, 32 KB SRAM
• Zegar: 48 MHz
• Zasilanie: Wejście USB 5V, obsługa akumulatora Li-Po z wbudowanym ładowaniem i automatycznym przełączaniem źródła
• Napięcie robocze: 3,3V (maks. 3,3V na I/O)
• Rozmiar: 25 x 61,5 mm

Sposób użycia

Zainstaluj Arduino IDE, wybierz płytkę Arduino MKR WiFi 1010 i odpowiedni rdzeń, a następnie podłącz płytkę do komputera przez USB, aby wgrać szkice. Użyj dostarczonych bibliotek Wi-Fi i Bluetooth do skonfigurowania połączeń sieciowych i usług BLE. Jeśli używasz akumulatora Li-Po, podłącz go do złącza akumulatora na płytce; wbudowany kontroler ładowania zarządza ładowaniem, gdy obecne jest zewnętrzne napięcie 5V. Przestrzegaj ograniczenia napięcia 3,3V na pinach I/O przy podłączaniu zewnętrznych czujników lub modułów – użyj konwerterów poziomów do dwukierunkowej komunikacji z urządzeniami 5V.

Zalecenia

Nie podawaj napięć wyższych niż 3,3V na żaden pin I/O. Do bezpiecznej komunikacji z urządzeniami 5V stosuj odpowiednie konwertery poziomów. Dla bezpiecznej komunikacji włącz funkcje uwierzytelniania kryptograficznego oraz aktualizuj oprogramowanie i biblioteki.
