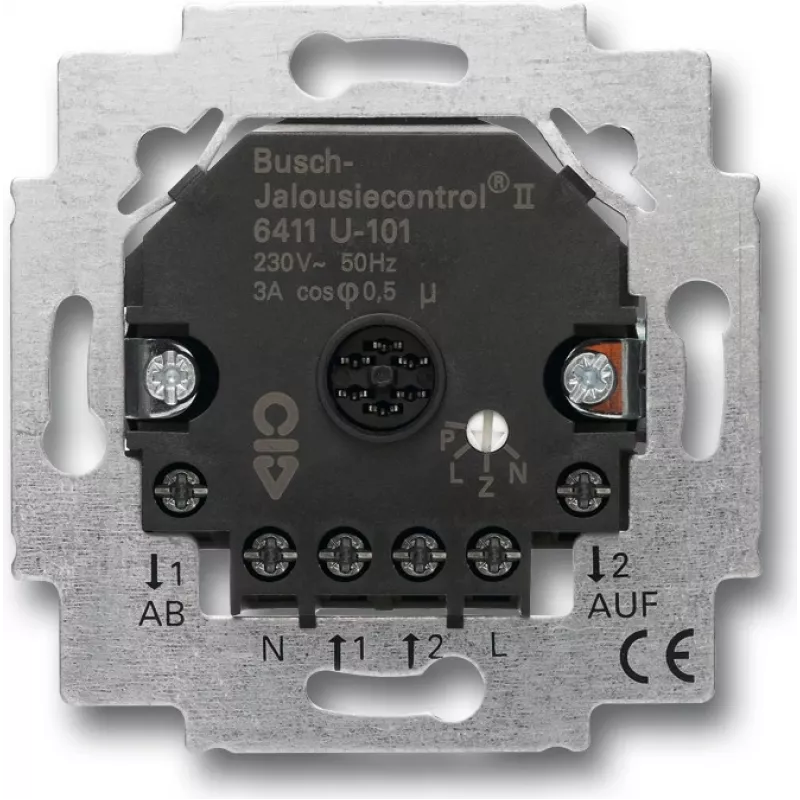

Podtynkowy siłownik rolet/żaluzji Busch-Jaeger 6411 U-101, 2 kanały, 230 V, 690 W, 71×71×33 mm

Busch-Jaeger 6411 U-101 to podtynkowy siłownik rolet i żaluzji z dwoma niezależnymi kanałami przeznaczony do sterowania roletami, żaluzjami i markizami. Pasuje do standardowych puszek podtynkowych (71×71×33 mm) i współpracuje z silnikami wyposażonymi w mechaniczne lub elektroniczne wyłączniki krańcowe. Urządzenie umożliwia sterowanie grupowe za pomocą dwóch wejść wielofunkcyjnych 230 V i oferuje wiele trybów pracy, w tym normalny, lameli, stacji bazowej i pozycyjny. Jest kompatybilny z kilkoma osłonami i elementami sterującymi Busch-Jaeger, a jego czas pracy wynosi 3 minuty.

Zalety

Siłownik zapewnia dwa wyjścia normalnie otwarte i obsługuje prąd znamionowy 3 A (cos φ 0,5) przy mocy znamionowej do 690 VA, co pozwala na niezawodne sterowanie typowymi silnikami rolet i markiz. Kompaktowe wymiary umożliwiają montaż w standardowych puszkach podtynkowych. Wbudowany przełącznik trybu i funkcja party oferują elastyczne opcje sterowania lokalnego i centralnego, a wejścia rozszerzeń umożliwiają podłączenie funkcji alarmu wiatrowego i czyszczenia.

Zastosowanie

Kluczowe parametry

Sposób użycia

Zamontuj podtynkowy siłownik w standardowej puszce podtynkowej i podłącz przewody silnika oraz dwa wejścia wielofunkcyjne 230 V (Góra/Dół) zgodnie z instrukcją montażu. Wybierz żądany tryb pracy za pomocą wbudowanego przełącznika trybu (normalny, lameli, stacji bazowej, pozycyjny). W przypadku użycia z odpowiednią osłoną i elementami sterującymi, w razie potrzeby włącz funkcję party, aby tymczasowo wyłączyć sterowanie lokalne. Użyj wejścia rozszerzenia do funkcji alarmu wiatrowego lub czyszczenia, jeśli są wymagane.

Zalecenia

Siłownika należy używać wyłącznie z kompatybilnymi silnikami posiadającymi mechaniczne lub elektroniczne wyłączniki krańcowe i upewnić się, że całkowite obciążenie nie przekracza mocy znamionowej 690 VA. W celu bezpiecznego i prawidłowego montażu należy przestrzegać schematów okablowania Busch-Jaeger oraz lokalnych przepisów elektrycznych; zaleca się montaż i uruchomienie przez wykwalifikowanego elektryka.
