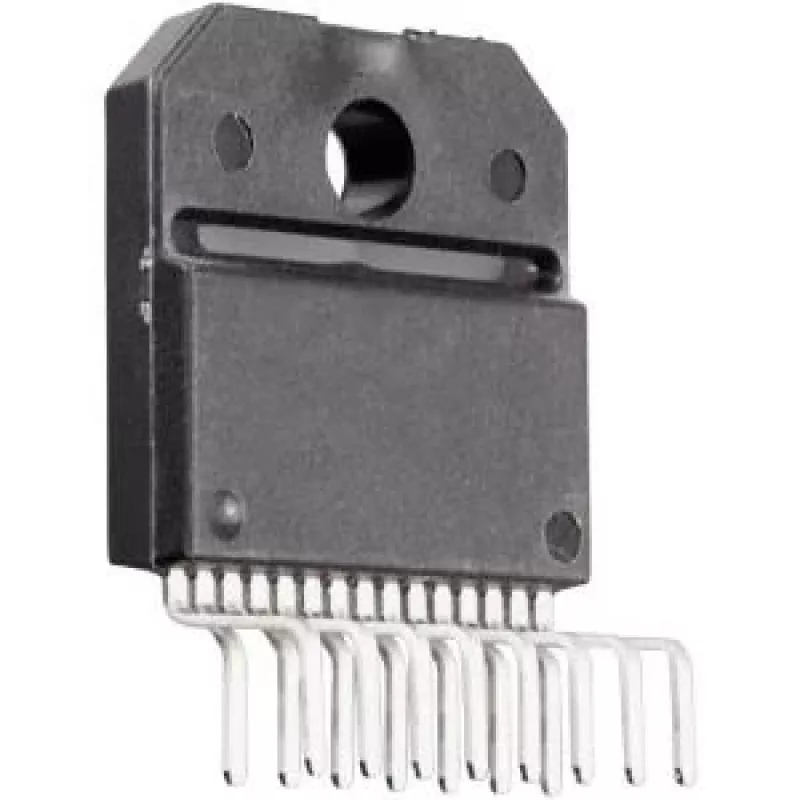

Power Motor Driver Half-Bridge LMD18245T/NOPB by Texas Instruments, dual parallel, TO-220-15 package

Texas Instruments LMD18245T/NOPB to scalony sterownik silnika mocy zaprojektowany jako dwa wyjścia półmostkowe w obudowie TO-220-15. Układ umożliwia równoległe łączenie obu wyjść w celu zwiększenia wydajności prądowej ciągłej, dzięki czemu nadaje się do sterowania silnikami prądu stałego, elektromagnesami i innymi obciążeniami indukcyjnymi. Zawiera wbudowane funkcje obsługi mocy i zabezpieczeń, które upraszczają projektowanie stopnia mocy i poprawiają parametry cieplne w zastosowaniach sterowania przemysłowego i motoryzacyjnego.

Zalety

Konfiguracja podwójnego półmostka z wyjściami równoległymi zapewnia elastyczne skalowanie prądu bez konieczności stosowania wielu oddzielnych sterowników. Obudowa TO-220-15 zapewnia lepsze odprowadzanie ciepła w aplikacjach o większej mocy. Zintegrowane funkcje ochrony i sterowania zmniejszają potrzebę stosowania zewnętrznych komponentów i pomagają chronić obciążenie oraz sterownik podczas stanów przejściowych przełączania i w warunkach awaryjnych. Układ jest przeznaczony do niezawodnej pracy w obwodach sterowania silnikami i stopniach mocy, gdzie wymagane jest niezawodne przełączanie i zarządzanie ciepłem.

Zastosowanie

• Sterowanie szczotkowymi silnikami prądu stałego i motoreduktorami w siłownikach przemysłowych lub motoryzacyjnych
• Konfiguracje mostka H do dwukierunkowego sterowania silnikiem
• Stopnie mocy dla elektromagnesów, przekaźników i innych obciążeń indukcyjnych
• Prototypowanie i projekty wymagające wyższego prądu ciągłego poprzez łączenie równoległe

Kluczowe specyfikacje

• Podwójne wyjścia półmostkowe, które można łączyć równolegle w celu zwiększenia wydajności prądowej
• Obudowa przewlekana mocy TO-220-15 dla lepszego odprowadzania ciepła
• Zaprojektowany do sterowania obciążeniami indukcyjnymi, takimi jak silniki prądu stałego i elektromagnesy
• Wbudowane funkcje obsługi mocy i obwody zabezpieczające na wypadek awarii
• Upraszcza implementację topologii mostka H i sterownika silnika

Jak używać

Zintegruj układ z płytką drukowaną sterownika silnika, przestrzegając zalecanego rozmieszczenia zasilania i praktyk uziemienia, aby zapewnić skuteczne odprowadzanie ciepła z obudowy TO-220-15. Gdy wymagany jest wyższy prąd, połącz równolegle oba wyjścia półmostkowe zgodnie z wytycznymi aplikacyjnymi producenta, dbając o dopasowanie okablowania i równomierne rozłożenie obciążenia cieplnego. Dołącz odpowiednie kondensatory odsprzęgające, układy tłumiące lub elementy tłumienia przepięć zgodnie z zaleceniami dla obciążeń indukcyjnych oraz zapewnij odpowiedni radiator, aby utrzymać bezpieczną temperaturę złącza podczas pracy ciągłej.

Zalecenia

Przed połączeniem równoległym wyjść zweryfikuj wymagania specyficzne dla aplikacji, takie jak napięcie zasilania, prąd ciągły i szczytowy oraz limity termiczne. Stosuj zalecany układ płytki drukowanej i montaż radiatora, aby zoptymalizować parametry cieplne, i przestrzegaj standardowych praktyk ochrony przed indukcyjnymi skokami napięcia podczas sterowania silnikami lub elektromagnesami.
