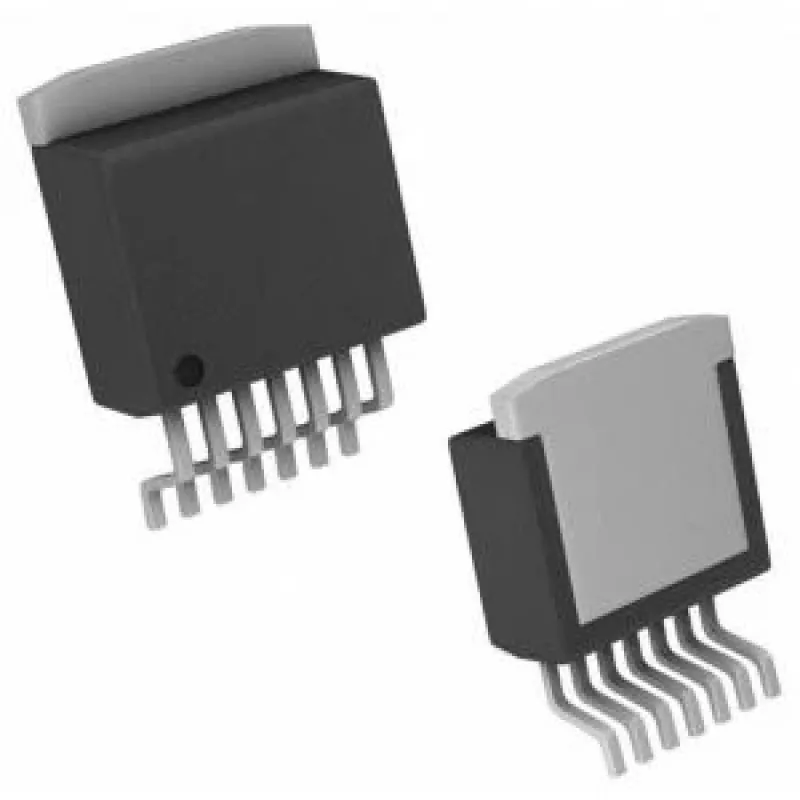

Stabilizator napięcia typu Power IC Texas Instruments LM2676SX-5.0/NOPB, regulator przełączający DC/DC, stałe 5,0 V, montaż TO-263-7

Texas Instruments LM2676SX-5.0 to przełączający stabilizator napięcia DC/DC, który zapewnia stałe napięcie wyjściowe 5,0 V w obudowie do montażu powierzchniowego TO-263-7. Zaprojektowany do konwersji obniżającej (buck), ten układ scalony mocy umożliwia wydajną regulację napięcia z wyższych napięć wejściowych do stabilnego zasilania 5 V. Urządzenie integruje element przełączający i układ sterowania, aby uprościć projektowanie zasilania na poziomie płytki i zmniejszyć liczbę zewnętrznych komponentów w kompaktowych systemach elektronicznych.

Zalety

LM2676SX-5.0 dostarcza regulowane napięcie wyjściowe 5,0 V z wysoką sprawnością konwersji typową dla regulatorów przełączających, zmniejszając rozpraszanie mocy w porównaniu z regulatorami liniowymi. Zintegrowane funkcje sterowania przełączaniem i zabezpieczeń redukują złożoność projektu i poprawiają niezawodność podczas ciągłej pracy. Obudowa TO-263-7 zapewnia kompaktową formę i przewodzenie ciepła odpowiednie do montażu powierzchniowego w zastosowaniach przemysłowych i wbudowanych.

Zastosowanie

• Regulacja napięcia na poziomie płytki dla systemów wbudowanych
• Zasilacze do elektroniki przemysłowej i automatyki
• Konwersja obniżająca z wyższych napięć wejściowych DC do 5 V
• Kompaktowe moduły zasilania i projekty jednopłytkowe

Kluczowe parametry

• Napięcie wyjściowe: stałe 5,0 V
• Typ regulatora: przełączający DC/DC (step-down/buck)
• Obudowa: TO-263-7 do montażu powierzchniowego
• Zintegrowane sterowanie przełączaniem i stopień mocy
• Zaprojektowany do montażu na płytce i przewodzenia ciepła

Sposób użycia

Zamontuj układ LM2676SX-5.0 na płytce PCB zgodnie z zalecanym przez producenta rozmieszczeniem, aby zapewnić stabilną pracę i odpowiednie zarządzanie ciepłem. Zapewnij odpowiednie odsprzęganie wejścia i sieć filtrującą wyjścia zgodnie z projektami referencyjnymi, aby zminimalizować tętnienia wyjściowe. Podłącz zasilanie wejściowe, masę i ścieżkę wyjściową za pomocą ścieżek o odpowiedniej szerokości lub płaszczyzn miedzianych, aby obsłużyć oczekiwany prąd. Postępuj zgodnie z wytycznymi z karty katalogowej dotyczącymi wymaganych zewnętrznych cewek, diod i kondensatorów, aby spełnić wymagania dotyczące stanów przejściowych i stabilności.

Zalecenia

Sprawdź zakres napięcia wejściowego i wymagania prądowe dla swojego zastosowania oraz potwierdź kwestie termiczne dla obudowy TO-263-7. Używaj zalecanych komponentów zewnętrznych i praktyk rozmieszczenia od Texas Instruments, aby zapewnić optymalną wydajność i stabilne napięcie wyjściowe 5 V pod obciążeniem.
