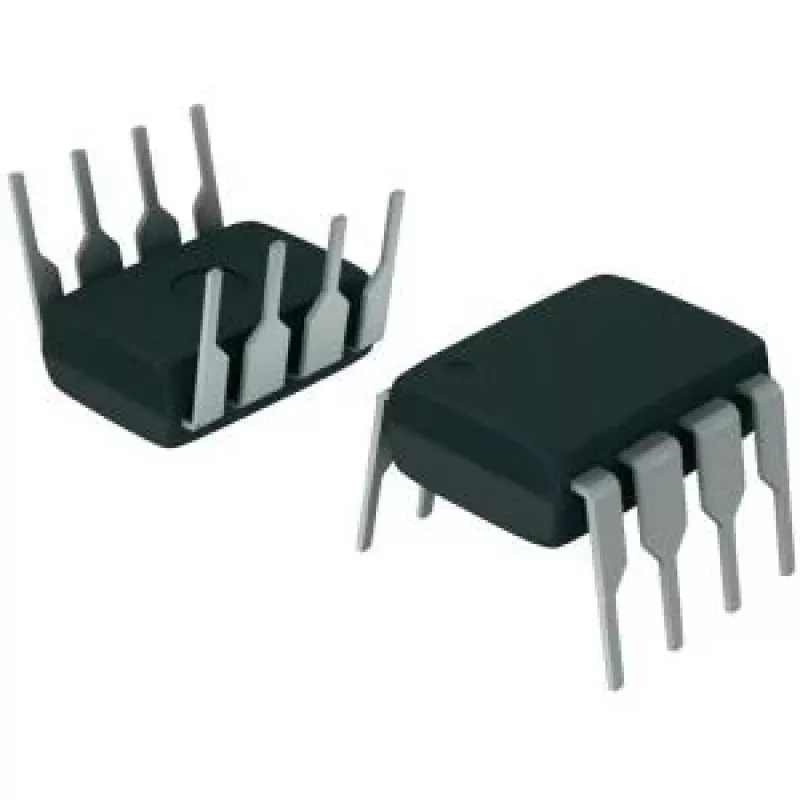

Regulator mocy IC Texas Instruments LM2594N-5.0/NOPB — stały przełączający regulator DC/DC 5.0V (PMIC)

Texas Instruments LM2594N-5.0 to stały przełączający regulator DC/DC typu step-down (obniżający napięcie) o napięciu 5.0 V (PMIC), zaprojektowany do przekształcania wyższych napięć wejściowych na stabilne wyjście 5 V z wysoką sprawnością. Układ scalony integruje tranzystor przełączający, sieć kompensacji i zabezpieczenie termiczne, co upraszcza projektowanie zasilaczy dla systemów wbudowanych, modułów automatyki przemysłowej, elektroniki użytkowej i urządzeń zasilanych bateriami wymagających regulowanej szyny 5 V.

Zalety

LM2594N-5.0 zapewnia wydajną konwersję obniżającą napięcie ze stałym wyjściem 5 V, zmniejszając straty mocy w porównaniu z regulatorami liniowymi. Zintegrowane elementy przełączające i sieć kompensacji minimalizują liczbę zewnętrznych komponentów i powierzchnię PCB. Regulator zawiera wbudowane zabezpieczenie termiczne i ograniczenie prądowe dla lepszej ochrony systemu oraz obsługuje szeroki zakres napięć wejściowych odpowiedni dla wielu źródeł zasilania z pojedynczą szyną. Te cechy sprawiają, że nadaje się do projektów wymagających niezawodnej regulacji 5 V i kompaktowych stopni mocy.

Zastosowanie

• Zasilacze systemów wbudowanych wymagające stabilnej szyny 5 V
• Obwody sterowania przemysłowego i moduły automatyki
• Elektronika użytkowa, taka jak routery, dekodery i urządzenia peryferyjne
• Urządzenia zasilane bateriami, w których potrzebna jest wydajna konwersja obniżająca napięcie

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 5.0 V
• Topologia: przełączający regulator step-down (buck)
• Zintegrowany tranzystor przełączający i sieć kompensacji
• Funkcje zabezpieczeń: wyłączenie termiczne i ograniczenie prądowe
• Typowe zastosowanie: regulacja punktu obciążenia dla obwodów cyfrowych i analogowych

Jak używać

Umieść LM2594N-5.0 na płytce drukowanej zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i wytycznymi dotyczącymi układu, aby zapewnić odpowiednie odprowadzanie ciepła i zminimalizować szumy przełączania. Wybierz cewkę, kondensatory wejściowe i wyjściowe zgodnie z kartą katalogową regulatora, aby spełnić wymagania dotyczące odpowiedzi na stany przejściowe i tętnienia wyjściowego. Podłącz wejście do szyny o wyższym napięciu w obsługiwanym zakresie wejściowym i poprowadź regulowane wyjście 5 V do obciążenia z właściwym odsprzęganiem. Przestrzegaj zasad polaryzacji i uziemienia oraz zweryfikuj wyjście przy oczekiwanych warunkach obciążenia przed ostatecznym wdrożeniem.

Zalecenia

Używaj kondensatorów o niskim ESR i zalecanej wartości cewki, aby osiągnąć stabilną pracę i niskie tętnienie wyjściowe. Umieszczaj kondensatory wejściowe blisko pinów wejściowych regulatora i prowadź ścieżki przełączające za pomocą krótkich, szerokich połączeń, aby zredukować EMI. Sprawdź wydajność cieplną w obudowie i, jeśli to konieczne, zapewnij dodatkową powierzchnię miedzi lub radiator. Przetestuj regulator z oczekiwanym profilem obciążenia, aby potwierdzić regulację, sprawność i zachowanie zabezpieczeń.
