Przedłużacz AV KVM ATEN CE801 — USB True 4K HDMI przez Cat6 (4K @ 70 m / FHD @ 100 m), HDMI i USB typu A, czarny

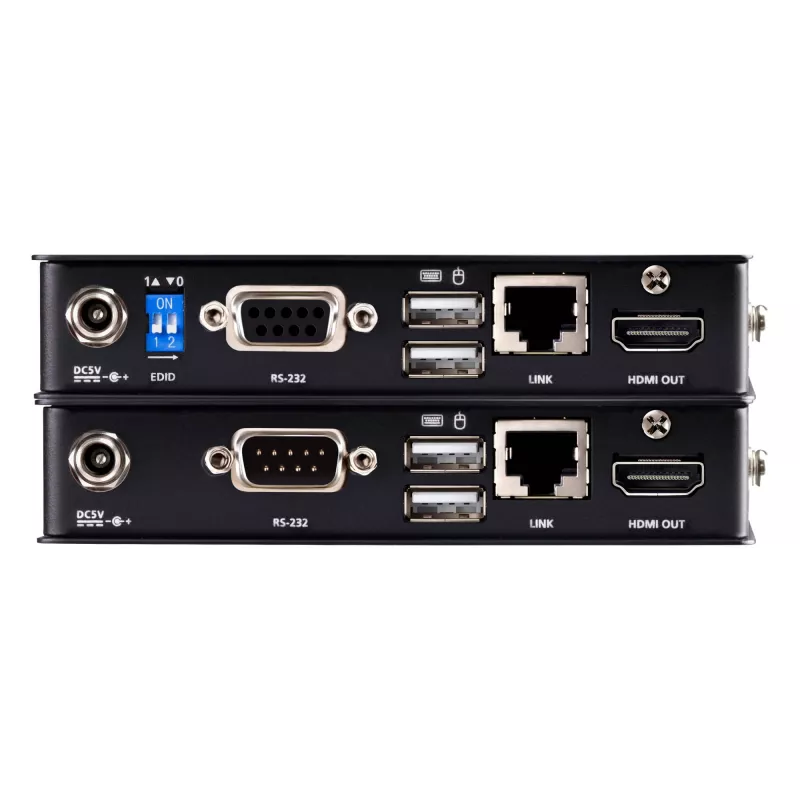

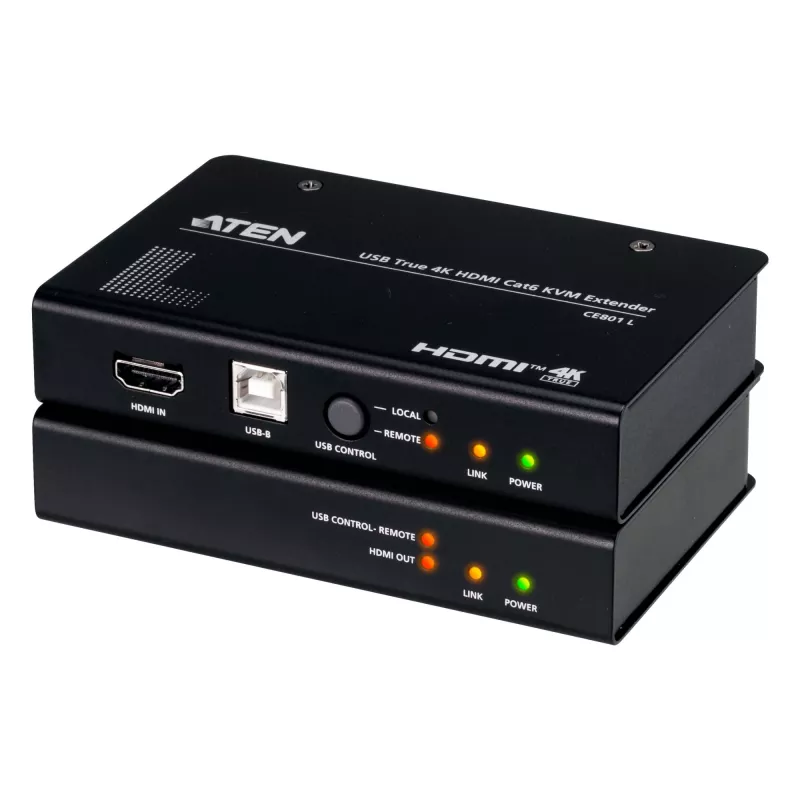

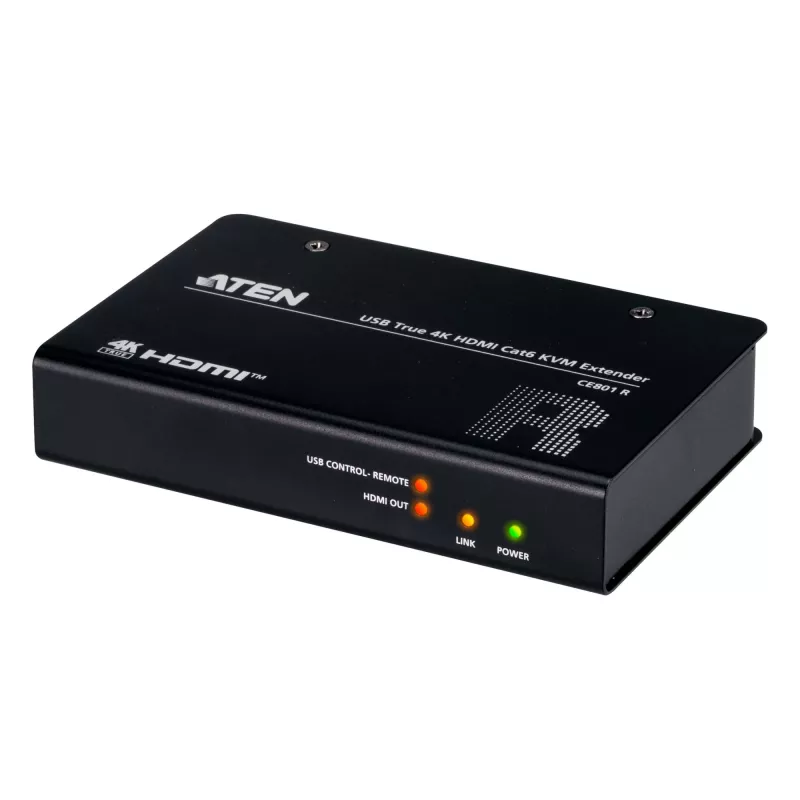

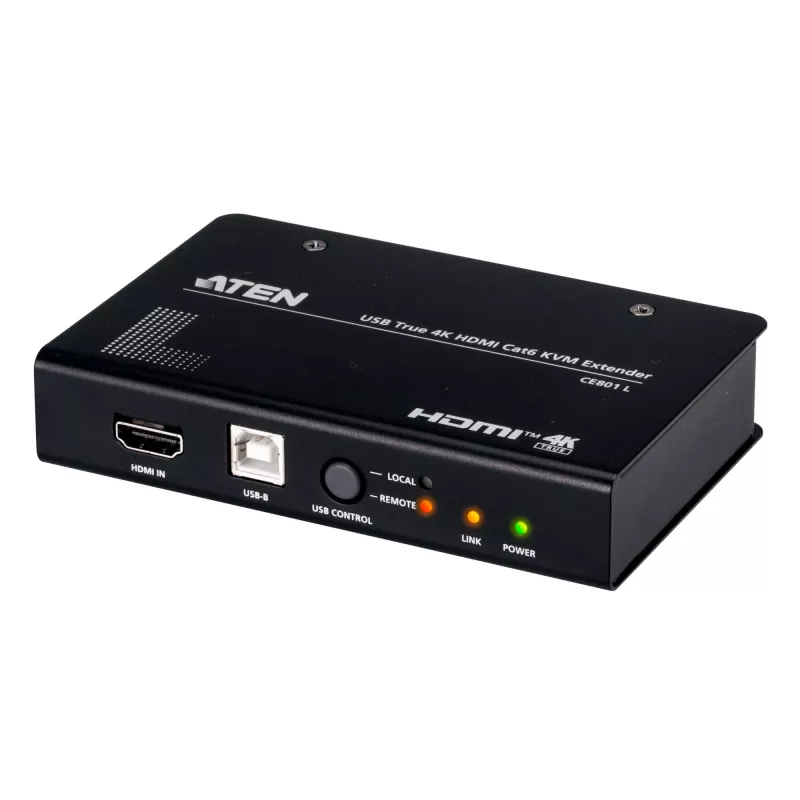

ATEN CE801 to przedłużacz USB HDMI KVM, który przesyła sygnał wideo HDMI, sygnały klawiatury/myszy USB, dźwięk cyfrowy i sterowanie szeregowe RS-232 pomiędzy źródłem lokalnym a konsolą zdalną za pomocą pojedynczego kabla Cat 6. Przedłużacz obsługuje True 4K (3840 x 2160 @ 60 Hz, 4:4:4) do 70 m oraz tryb długiego zasięgu Full HD do 100 m. Zarówno nadajnik (CE801L), jak i odbiornik (CE801R) są wyposażone w porty wideo HDMI i USB typu A do podłączania lokalnej konsoli, a urządzenia można montować w szafie rack i mają zabezpieczone gniazdo DC do stabilnego zasilania.

Zalety

CE801 zapewnia nieskazitelny obraz True 4K z HDR do 70 m i oferuje tryb długiego zasięgu dla rozszerzenia 1080p do 100 m – wszystko przez jeden kabel Cat 6. Obsługuje pracę z dwiema konsolami z przyciskiem priorytetu lokalnego, przełączanie EDID w celu optymalnego wyjścia wideo na obu konsolach, komunikację szeregową RS-232 do zdalnego sterowania urządzeniami oraz wbudowaną ochronę ESD. Metalowa obudowa jest kompaktowa i można ją montować w szafie rack, a gniazdo DC jest wyposażone w blokadę śrubową zapobiegającą przypadkowemu odłączeniu.

Zastosowanie

• Zdalny dostęp do stacji roboczej, gdzie komputer lub sprzęt AV musi być umieszczony z dala od użytkownika
• Centra kontroli, transmisje, digital signage i instalacje AV wymagające rozszerzenia HDMI 4K lub o dużym zasięgu
• Środowiska wymagające zdalnego sterowania RS-232 ekranami dotykowymi, skanerami kodów kreskowych lub innymi urządzeniami szeregowymi
• Szafy rack i szafki sprzętowe, gdzie wymagany jest kompaktowy przedłużacz KVM do montażu w szafie rack

Kluczowe dane techniczne

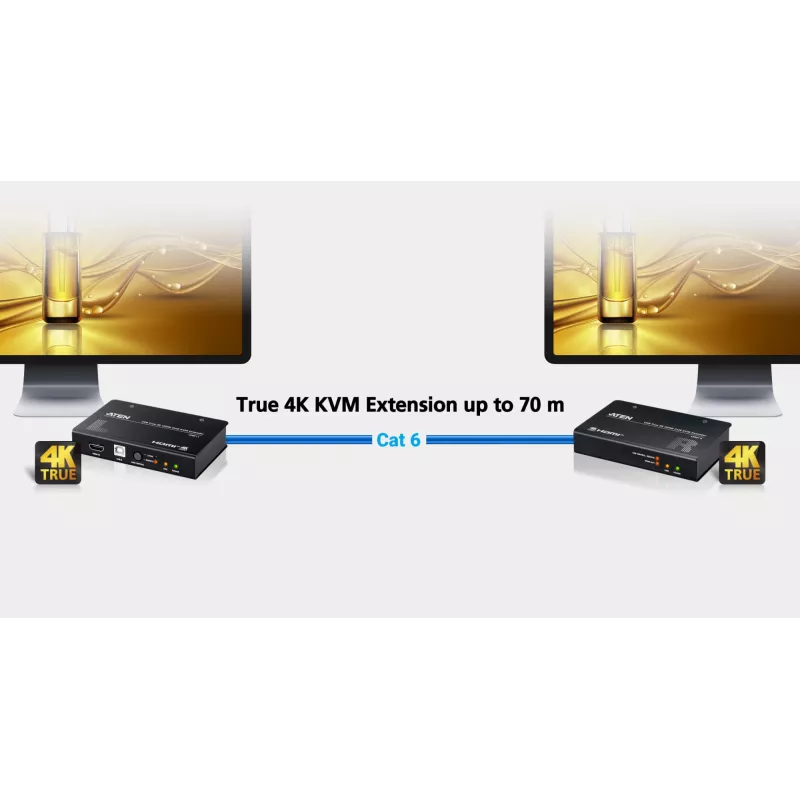

• Rozszerzenie wideo: True 4K (3840 x 2160 @ 60 Hz, 4:4:4) do 70 m przez Cat 6
• Tryb długiego zasięgu: 1080p (Full HD) do 100 m przez Cat 6
• HDCP: zgodność z 2.2 / 2.3
• Audio: obsługa cyfrowych formatów audio (do 7.1 kanałów Dolby / DTS)
• USB: porty USB typu A dla klawiatury/myszy w nadajniku i odbiorniku
• Port szeregowy: port RS-232 w odbiorniku do komunikacji ze zdalnymi urządzeniami szeregowymi

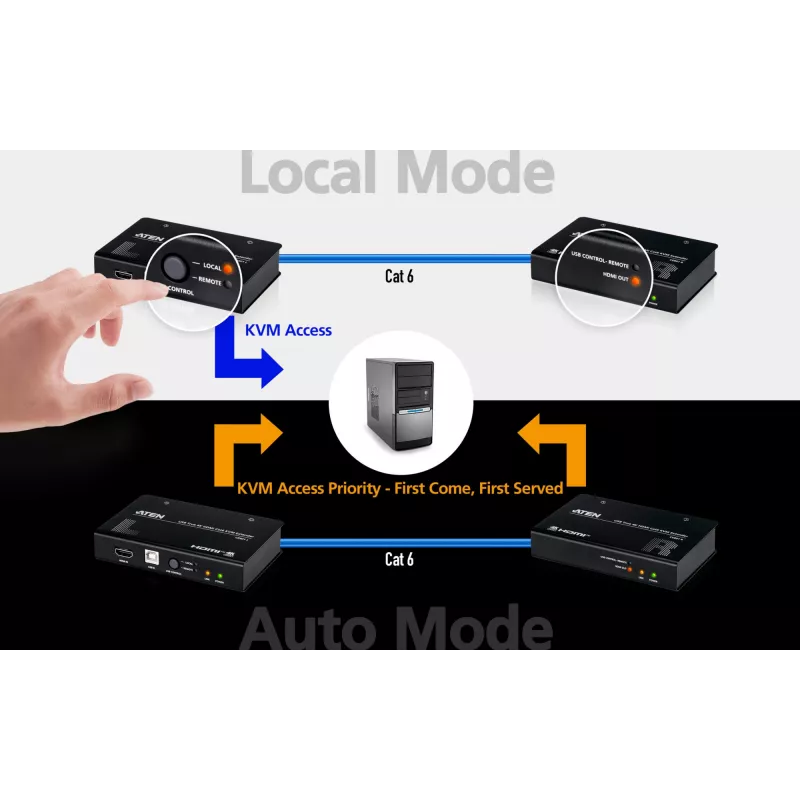

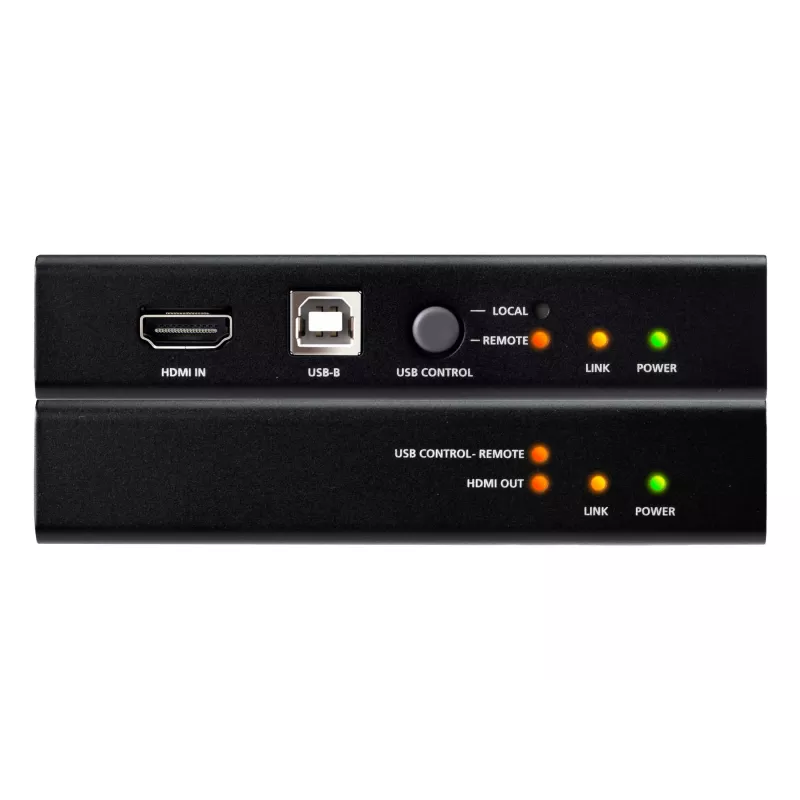

• Sterowanie: przycisk priorytetu lokalnego (tryb lokalny/auto) i przełączniki EDID w nadajniku
• Ochrona: wbudowana ochrona ESD 8 kV/15 kV
• Pobór mocy: nadajnik maks. 2,59 W, odbiornik maks. 1,88 W; napięcie wyjściowe zasilacza AC 5 V
• Materiał / Kolor: obudowa metalowa, czarny
• Montaż: możliwość montażu w szafie rack

Sposób użycia

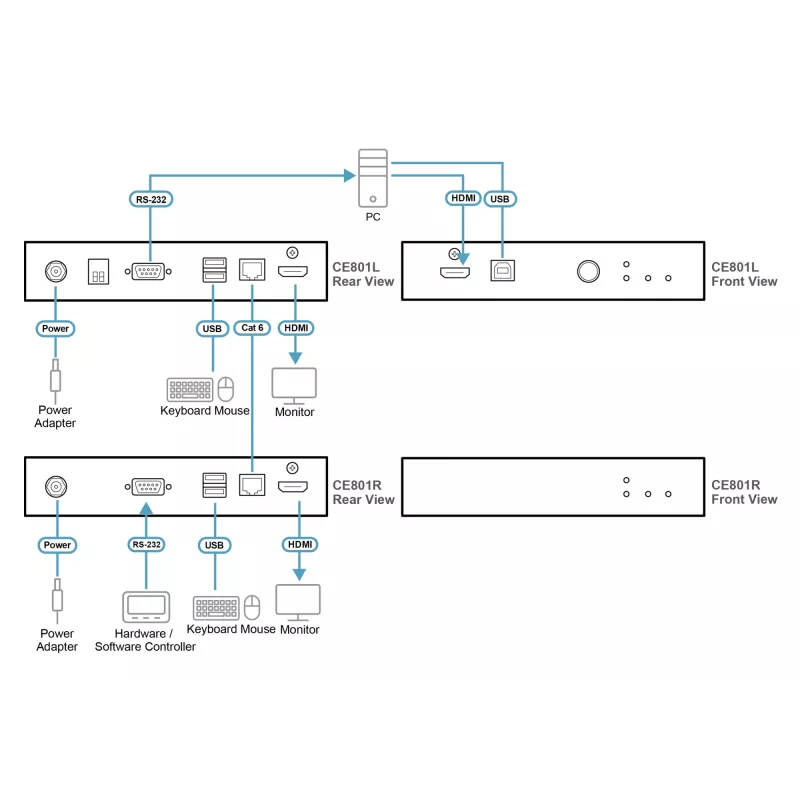

Podłącz porty HDMI i USB komputera źródłowego do nadajnika CE801L i umieść odbiornik CE801R w pobliżu konsoli zdalnej. Poprowadź jeden kabel Cat 6 między nadajnikiem a odbiornikiem na obsługiwaną odległość (True 4K do 70 m lub długi zasięg FHD do 100 m). Podłącz lokalną klawiaturę i mysz do portów USB typu A w odpowiednim urządzeniu. W razie potrzeby skonfiguruj przełączniki EDID w nadajniku, aby dopasować wyjście wideo, i użyj przycisku, aby ustawić priorytet lokalny lub automatyczne sterowanie KVM. Do sterowania szeregowego podłącz urządzenie szeregowe do portu RS-232 odbiornika i wysyłaj polecenia z terminala szeregowego podłączonego do nadajnika.

Zalecenia

Używaj prostego, wysokiej jakości kabla Cat 6, aby uzyskać najlepszą wydajność wideo i USB. Dla True 4K na 70 m upewnij się, że źródła HDMI i wyświetlacze obsługują 4K @ 60 Hz oraz HDCP 2.2/2.3; przełącz na tryb długiego zasięgu, aby uzyskać stabilne rozszerzenie Full HD do 100 m. Zabezpiecz zasilacz DC blokadą śrubową, aby uniknąć przypadkowego odłączenia, i umieść urządzenia w wentylowanej szafie rack lub obudowie, aby zapewnić niezawodne działanie.
