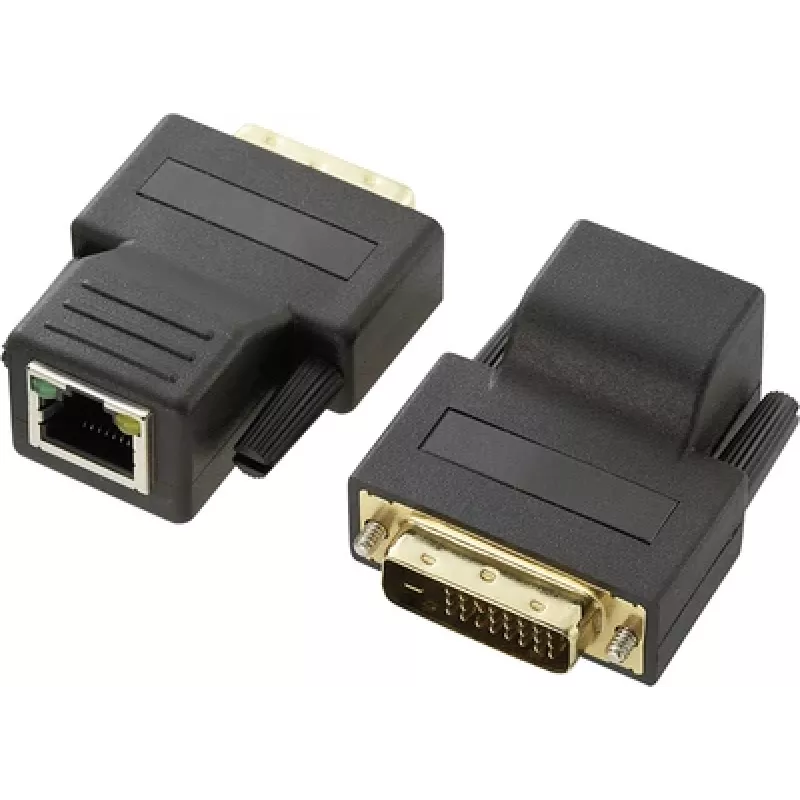

Przedłużacz DVI Renkforce 189872 — przedłuża sygnał DVI do 70 m przez kabel RJ45

Przedłużacz DVI Renkforce model 189872 przedłuża sygnały wideo DVI do 70 metrów za pomocą standardowego okablowania RJ45. Umożliwia oddzielenie źródła DVI od wyświetlacza poprzez konwersję połączenia DVI do transmisji przez niedrogie, powszechnie dostępne okablowanie sieciowe, co ułatwia umieszczenie monitora, projektora lub jednostki KVM z dala od źródła wideo bez prowadzenia długich kabli DVI.

Zalety

Ten przedłużacz wykorzystuje infrastrukturę RJ45 do przesyłania sygnałów DVI na duże odległości, zachowując jakość obrazu i upraszczając zarządzanie kablami. Jego konstrukcja zmniejsza potrzebę stosowania niestandardowych przebiegów DVI, wspiera prostą instalację z powszechnie dostępnymi kablami Cat5e/Cat6 i nadaje się do stałych instalacji, gdzie wymagana jest czysta, niezawodna ścieżka sygnałowa. Produkt jest kompatybilny z typowymi wyświetlaczami i źródłami DVI oraz minimalizuje degradację sygnału wizyjnego przy typowych odległościach roboczych.

Zastosowanie

• Salki konferencyjne, gdzie źródło znajduje się daleko od projektora lub wyświetlacza
• Sale lekcyjne i aule wymagające zdalnego umieszczenia wyświetlacza
• Centra kontroli i stanowiska monitoringu ze scentralizowanymi źródłami wideo
• Wyświetlacze sklepowe i instalacje digital signage wykorzystujące istniejące okablowanie RJ45
• Aplikacje KVM, gdzie sprzęt klawiatura/wideo/mysz znajduje się oddzielnie

Kluczowe specyfikacje

• Maksymalna odległość transmisji przez kabel RJ45: do 70 metrów
• Typ sygnału: przedłużenie wideo DVI single-link
• Typ kabla: standardowy kabel sieciowy Cat5e/Cat6 UTP/STP RJ45
• Sposób podłączenia: DVI na końcach źródła i wyświetlacza z RJ45 między jednostkami
• Typowa obsługiwana rozdzielczość: odpowiednia dla popularnych rozdzielczości DVI na dużych odległościach (wydajność zależy od jakości kabla i środowiska)

Sposób użycia

Podłącz wyjście DVI urządzenia źródłowego do nadajnika, a wejście DVI wyświetlacza do odbiornika. Użyj pojedynczego odcinka kabla sieciowego RJ45 między nadajnikiem a odbiornikiem, upewniając się o prawidłowym zakończeniu i unikając uszkodzonych lub nadmiernie długich przebiegów kablowych poza określone 70 metrów. Zasil jednostki, jeśli wymagane są oddzielne zasilacze, i sprawdź obecność sygnału na podłączonym wyświetlaczu. W razie potrzeby dostosuj ustawienia wyświetlania źródła, aby dopasować do natywnej rozdzielczości monitora lub projektora.

Zalecenia

Używaj wysokiej jakości kabla Cat5e lub Cat6 z niezawodnymi zakończeniami i unikaj prowadzenia kabla RJ45 obok linii zasilających wysokiego napięcia, aby zmniejszyć zakłócenia. Aby uzyskać najlepsze wyniki, zmierz i przetestuj rzeczywistą odległość instalacji oraz wymagania dotyczące rozdzielczości przed stałą instalacją. W środowiskach o silnych zakłóceniach elektromagnetycznych wybierz kabel ekranowany lub popraw uziemienie, aby zachować integralność sygnału.
