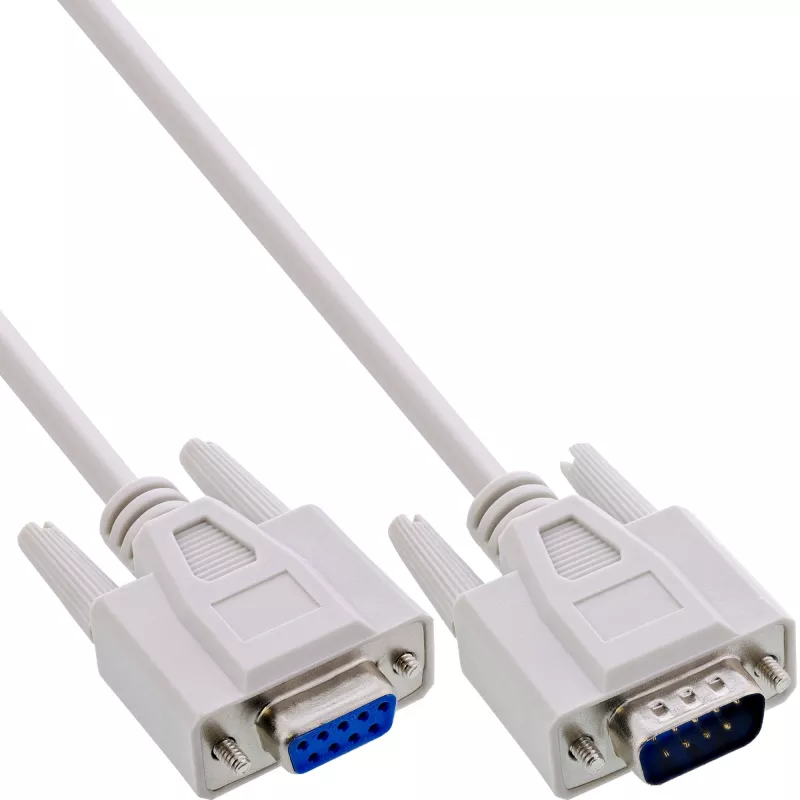

Przedłużacz szeregowy InLine B-12233, złącze 9-pinowe męsko-żeńskie, 3 m

InLine B-12233 to 3-metrowy przedłużacz szeregowy ze złączem 9-pinowym (DB9) męsko-żeńskim, przeznaczony do przedłużania połączeń szeregowych RS-232. Kabel umożliwia bezpośrednie przewodowe przedłużenie łącza szeregowego pomiędzy urządzeniami takimi jak modemy, drukarki, sterowniki przemysłowe i terminale POS bez konwersji sygnału. Prosta konstrukcja plug-and-play zachowuje oryginalne wyprowadzenia szeregowe i zapewnia stabilne połączenie fizyczne do transmisji danych na krótkich dystansach.

Zalety

Przedłużacz zachowuje integralność sygnału RS-232 dzięki utrzymaniu standardowych przypisań pinów DB9 i zastosowaniu ekranowanych przewodów redukujących zakłócenia. Jego stała długość 3 m oferuje przewidywalny zasięg dla układów biurko-sprzęt i prostą instalację bez konieczności konfiguracji czy sterowników. Złącza męsko-żeńskie są formowane w celu zapewnienia pewnego łączenia i niezawodnego styku podczas częstego podłączania i odłączania.

Zastosowanie

• Przedłużanie istniejącego połączenia RS-232 między komputerem a modemem lub drukarką szeregową
• Łączenie sterowników przemysłowych, czujników lub PLC ze sprzętem monitorującym szeregowo
• Podłączanie terminali punktu sprzedaży (POS) lub skanerów kodów kreskowych do urządzeń głównych
• Tymczasowe lub półstałe okablowanie tam, gdzie wymagane jest krótkie, niezawodne łącze szeregowe

Kluczowe specyfikacje

• Typ złącza: 9-pinowe D-sub (DB9) męskie na DB9 żeńskie
• Długość kabla: 3 metry
• Standard sygnału: RS-232 szeregowy (bez konwersji protokołu)
• Przewód i ekranowanie: kabel wielożyłowy z ekranowaniem redukującym zakłócenia elektromagnetyczne
• Obudowa złącza: formowane odciążenie naprężeń dla trwałego połączenia

Sposób użycia

Podłącz męskie złącze DB9 do żeńskiego portu szeregowego urządzenia źródłowego, a żeńskie złącze DB9 do męskiego portu szeregowego urządzenia docelowego, upewniając się, że złącza są w pełni osadzone, a wszelkie śruby mocujące są dokręcone, aby zabezpieczyć połączenie. Przed rozpoczęciem transmisji danych sprawdź, czy oba urządzenia używają kompatybilnych poziomów sygnału RS-232 i pasujących ustawień komunikacji (prędkość transmisji, parzystość, bity danych, bity stopu). Sam kabel nie wymaga instalacji sterowników; konfiguracja zależy od podłączonych urządzeń.

Zalecenia

Aby uzyskać najlepszą wydajność, prowadź kabel z dala od silnych źródeł zakłóceń elektrycznych (duże silniki, nieekranowane przewody zasilające lub nadajniki radiowe). Unikaj ostrych zagięć i wielokrotnego naprężania przy końcach złączy. Na większe odległości lub w środowiskach o wysokim poziomie zakłóceń rozważ użycie różnicowych interfejsów szeregowych lub certyfikowanego wzmacniacza szeregowego.
