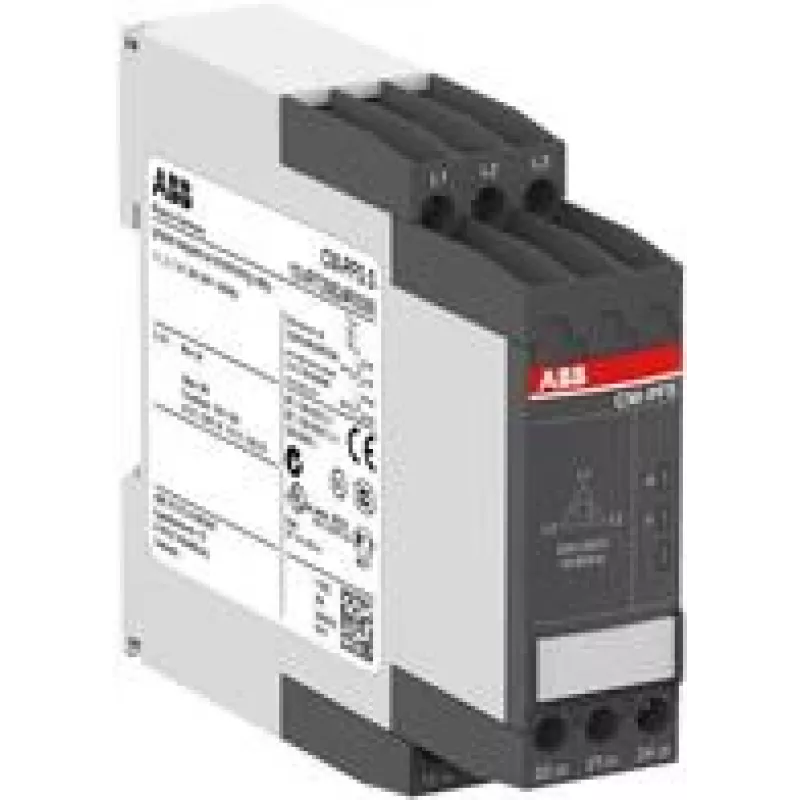

Przekaźnik elektryczny ABB CM-PFS.S

ABB CM-PFS.S to kompaktowy przekaźnik kontroli trójfazowej zaprojektowany do wykrywania zaniku fazy i nieprawidłowej kolejności faz w układach trójfazowych. Pracuje przy znamionowym napięciu zasilania sterowania / pomiarowym napięciu trójfazowym 200–500 V AC i zapewnia wyjście 2 C/O ze stykami o obciążalności 250 V / 4 A. Przekaźnik ma stałe wartości progowe, przyłącze śrubowe z zaciskami dwukomorowymi klatkowymi i kompaktowe wymiary 22,5 x 103,7 x 85,6 mm, co czyni go odpowiednim do montażu w panelach sterowniczych i rozdzielnicach.

Zalety

Urządzenie oferuje niezawodne monitorowanie zaniku fazy i kolejności faz ze stałymi nastawami progowymi, co eliminuje potrzebę konfiguracji na miejscu. Jego styki wyjściowe 2 C/O umożliwiają przełączanie obwodów sterowniczych do 250 V / 4 A. Kompaktowa obudowa i przyłącza śrubowe z zaciskami dwukomorowymi klatkowymi zapewniają pewne okablowanie i łatwy montaż w standardowych obudowach na szynę DIN. Produkt jest identyfikowany numerem katalogowym ABB 1SVR730824R9300 i kodem EAN 4016779851947.

Zastosowanie

• Zabezpieczenie silników trójfazowych i sprężarek przed zanikiem lub odwróceniem faz
• Monitorowanie przychodzącego zasilania trójfazowego w rozdzielnicach przemysłowych lub komercyjnych
• Integracja w obwodach sterowniczych, gdzie wymagane jest monitorowanie faz o stałym progu

Kluczowe dane techniczne

• Znamionowe napięcie sterowania/pomiarowe: 200–500 V AC
• Wyjście: 2 C/O (2 styki przełączne)
• Obciążalność styków: 250 V / 4 A
• Monitorowane funkcje: zanik fazy i kolejność faz (stałe progi)
• Przyłącze: zaciski śrubowe z dwukomorową klatką
• Wymiary (szer. × wys. × gł.): 22,5 × 103,7 × 85,6 mm
• Masa: 127 g
• Producent / MPN: ABB, 1SVR730824R9300
• EAN: 4016779851947

Sposób użycia

Zamontować CM-PFS.S na standardowej szynie DIN wewnątrz szafy sterowniczej i podłączyć zasilanie trójfazowe do odpowiednich zacisków pomiarowych zgodnie ze schematem połączeń w dokumentacji produktu. Podłączyć obciążenie lub obwód sterowniczy do styków 2 C/O, przestrzegając maksymalnej obciążalności styków 250 V / 4 A. Po włączeniu zasilania przekaźnik automatycznie monitoruje obecność faz i kolejność faz, wykorzystując swoje stałe wartości progowe; nie jest wymagana regulacja progów przez użytkownika.

Zalecenia

Stosować przekaźnik w instalacjach, gdzie dopuszczalne jest monitorowanie faz o stałych progach. Upewnić się, że stycznik lub urządzenia odbiorcze nie przekraczają obciążalności styków, oraz przestrzegać obowiązujących norm bezpieczeństwa elektrycznego podczas instalacji i konserwacji.
