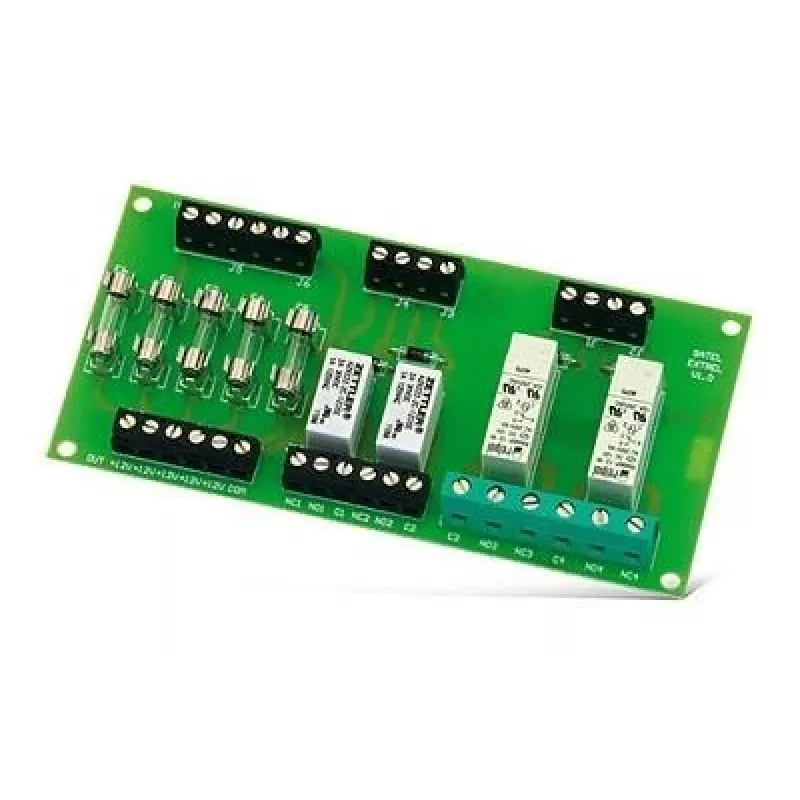

Przekaźnik interfejsowy Satel MP-1 zielony DC 12V 106g

SATEL MP-1 to kompaktowy moduł przekaźnika interfejsowego do instalacji niskonapięciowych i systemów alarmowych. Zawiera cztery przekaźniki elektromagnetyczne sterowane sygnałami sterującymi 12 V DC oraz pięć bezpieczników szeregowych na obwodach wyjściowych w celu ochrony przed przeciążeniem. Moduł umożliwia przełączanie obciążeń o wyższym prądzie i jest kompatybilny z centralami i modułami zapewniającymi wyjścia sterujące napięciowe lub typu otwarty kolektor (OC).

Zalety

MP-1 zapewnia izolowane wyjścia przekaźnikowe do sterowania urządzeniami o wyższych wymaganiach prądowych niż typowe wyjścia central. Wbudowane bezpieczniki chronią podłączone urządzenia przed przeciążeniami. Przekaźniki obsługują zarówno obciążenia DC, jak i AC w określonych granicach napięcia i prądu, a kompaktowa obudowa modułu ułatwia integrację z instalacjami alarmowymi i niskonapięciowymi.

Zastosowania

• Rozbudowa central alarmowych do przełączania urządzeń zewnętrznych
• Sterowanie zwalniaczami drzwiowymi, sygnalizatorami lub obwodami oświetlenia
• Łączenie niskoprądowych wyjść sterujących (w tym OC) z obciążeniami o wyższym prądzie

Kluczowe dane techniczne

• Marka: SATEL
• Model: MP-1
• Napięcie zasilania/sterowania: 12 V DC (cewki przekaźników)
• Przekaźniki: 4 przekaźniki elektromagnetyczne
• Ochrona wyjść: 5 bezpieczników szeregowych na wyjściach
• Obciążalność prądowa: R1, R2 do 4 A; R3, R4 do 8 A
• Napięcie przełączania: R1, R2 do 48 V AC/DC; R3, R4 do 400 V AC / 250 V DC
• Waga: 106 g
• MPN: MP-1, EAN: 5905033334045

Sposób użycia

Podłącz zasilanie sterujące 12 V DC do wejść cewek modułu i poprowadź sterowane obwody przez odpowiednie styki przekaźników. Sprawdź wartości bezpieczników i wymieniaj je tylko na odpowiedniki. W przypadku wyjść OC z central upewnij się, że centrala może dostarczyć wymagany sygnał sterujący lub zastosuj odpowiedni interfejs. Postępuj zgodnie z normami instalacji niskonapięciowych i odłącz napięcie przed wykonaniem połączeń.

Zalecenia

Używaj MP-1 z kompatybilnymi centralami i modułami alarmowymi (na przykład CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, GSM-4, ETHM-2) i upewnij się, że wyjścia OC nie przekraczają swojego prądu znamionowego; typowa wydajność wyjścia OC wynosi około 50 mA. Nie przekraczaj określonych limitów napięcia i prądu dla każdego kanału przekaźnika.
