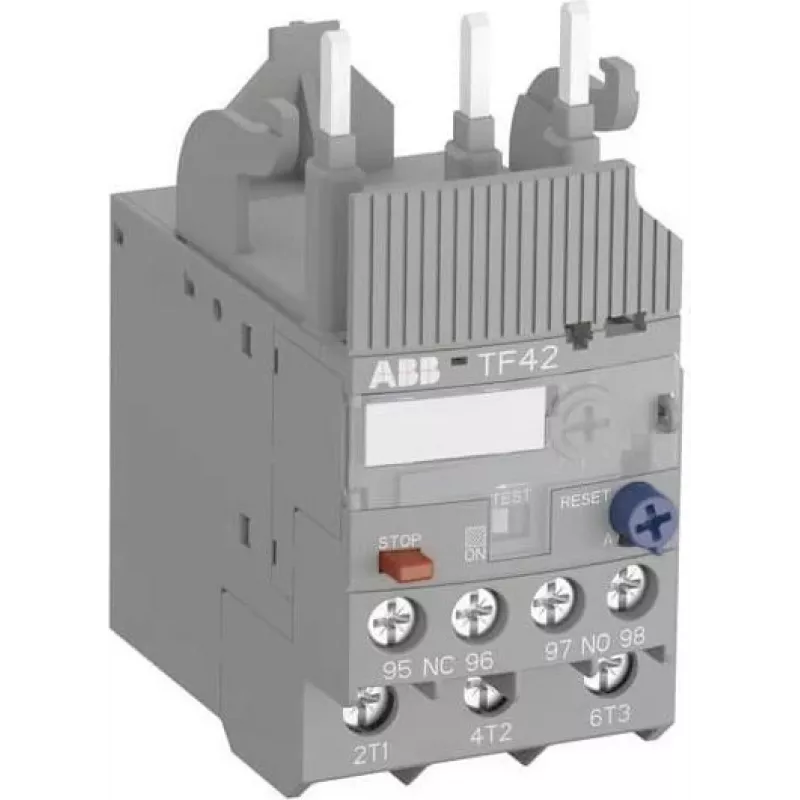

Przekaźnik przeciążeniowy termiczny ABB TF42-16, 13-16 A, klasa 10, 690 V, 3-biegunowy, 1NO+1NC 1SAZ721201R1047

W przemysłowych panelach sterowania silnikami ochrona silników trójfazowych przed przegrzaniem jest kluczowa. Przekaźnik przeciążeniowy termiczny ABB TF42-16 zapewnia niezawodną ochronę silników o prądzie znamionowym od 13 do 16 A. Jest powszechnie stosowany przez konstruktorów rozdzielnic i inżynierów utrzymania ruchu w zakładach produkcyjnych, systemach HVAC i stacjach pomp. Przekaźnik monitoruje prąd silnika i wyzwala przy przeciążeniu lub zaniku fazy, zapobiegając kosztownemu spaleniu silnika i przestojom.

Kluczowe specyfikacje

• Zakres regulacji prądu: 13 - 16 A
• Klasa wyzwalania: klasa 10
• Liczba biegunów: 3
• Znamionowe napięcie robocze: 690 V AC
• Styki pomocnicze: 1 NO + 1 NC
• Typ resetowania: ręczny i automatyczny
• Montaż: bezpośrednio na styczniku lub samodzielnie
• Kompatybilny ze stycznikami ABB AF09 - AF38
• Kompensacja temperatury: tak
• Czułość na zanik fazy: tak
• Stopień ochrony: IP20 (zaciski), IP10 (obudowa)
• Typ połączenia: zaciski śrubowe
• Normy: IEC/EN 60947-4-1

Dlaczego warto wybrać

TF42-16 oferuje precyzyjną ochronę termiczną z kompensacją temperatury otoczenia, zapewniając spójne wyzwalanie nawet przy zmiennych temperaturach. Jego czułość na zanik fazy chroni przed utratą jednej fazy, częstą przyczyną awarii silnika. Przekaźnik można montować bezpośrednio na stycznikach ABB lub instalować osobno, co zapewnia elastyczność projektowania rozdzielnic. Opcje resetowania ręcznego i automatycznego pozwalają dostosować się do różnych potrzeb operacyjnych.

Idealne zastosowania

• Ochrona silników trójfazowych w systemach przenośników
• Ochrona silników pomp i wentylatorów w aplikacjach HVAC
• Obrabiarki i sprężarki w produkcji
• Modernizacja istniejących instalacji ze stycznikami ABB

Warto wiedzieć

Przekaźnik działa w temperaturach otoczenia od -25 °C do +60 °C i może być przechowywany od -50 °C do +80 °C. Strata mocy wynosi tylko 3,5 W, co przyczynia się do efektywności energetycznej. Zaciski śrubowe zapewniają bezpieczne okablowanie. Urządzenie jest zgodne z międzynarodowymi normami, co czyni je odpowiednim do zastosowań globalnych.
