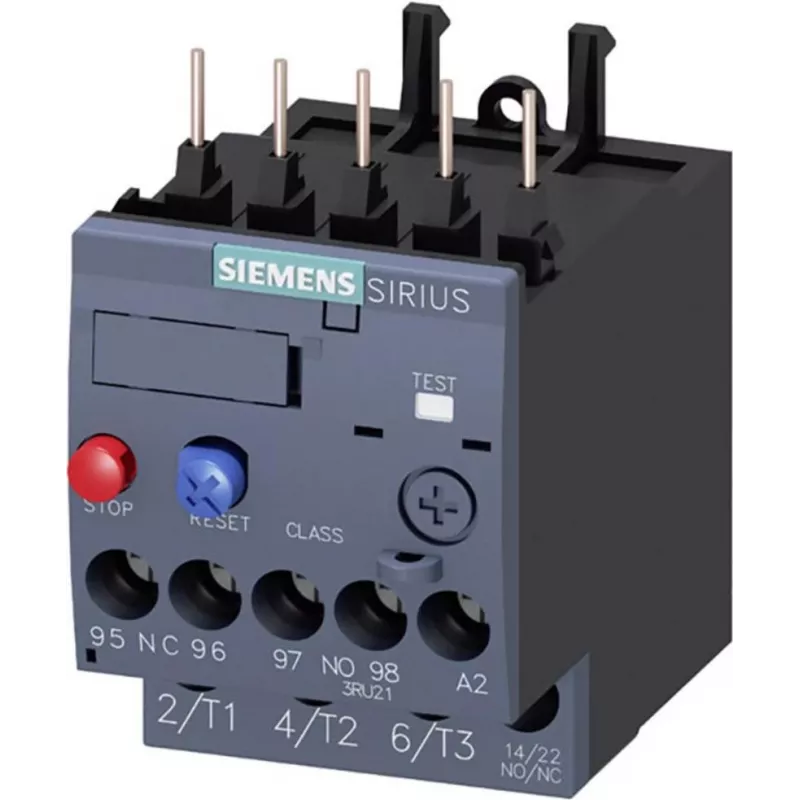

Przekaźnik przeciążeniowy termiczny Siemens 3RU2116-4AB0, 1,1-1,6 A, klasa 10, S00, zaciski śrubowe, 1NO+1NC

Silniki elektryczne często są narażone na przegrzanie z powodu przeciążeń, zaniku fazy lub zablokowanego wirnika. Przekaźnik przeciążeniowy termiczny Siemens 3RU2116-4AB0 zapewnia niezawodną ochronę silników trójfazowych do 1,6 A, gwarantując długą żywotność i mniejszy przestój. Ten kompaktowy przekaźnik o rozmiarze S00 montuje się bezpośrednio na stycznikach Siemens, tworząc oszczędne rozwiązanie rozrusznika silnika.

Dla kogo jest przeznaczony

Ten przekaźnik jest idealny dla konstruktorów tablic, inżynierów utrzymania ruchu i producentów OEM, którzy potrzebują niezawodnej ochrony silników w przemysłowych systemach sterowania, napędach przenośników, pompach i wentylatorach. Nadaje się do zastosowań, w których silniki pracują w zakresie 1,1–1,6 A i wymagają charakterystyki wyzwalania klasy 10.

Główne cechy

• Regulowane ustawienie prądu od 1,1 A do 1,6 A dla precyzyjnej ochrony przed przeciążeniem.
• Charakterystyka wyzwalania klasy 10 zapewnia szybką reakcję na przeciążenia, jednocześnie umożliwiając normalny rozruch silnika.
• Bezpośredni montaż na stycznikach S00 oszczędza okablowanie i miejsce w tablicy.
• Zaciski śrubowe dla obwodów głównych i pomocniczych zapewniają pewne, odporne na wibracje połączenia.
• Styki pomocnicze 1 NO + 1 NC do sygnalizacji stanu i blokady sterowania.
• Ręczny/automatyczny reset do wyboru w zależności od wymagań aplikacji.
• Czułość na zanik fazy chroni przed warunkami jednofazowymi.
• Ochrona zacisków IP20 dla bezpiecznej pracy w zamkniętych tablicach.

Specyfikacje

• Zakres ustawienia prądu: 1,1–1,6 A
• Klasa wyzwalania: klasa 10
• Rozmiar: S00
• Montaż: bezpośredni na styczniku
• Liczba biegunów: 3
• Podłączenie obwodu głównego: zaciski śrubowe
• Podłączenie obwodu pomocniczego: zaciski śrubowe
• Styki pomocnicze: 1 NO + 1 NC
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Temperatura otoczenia podczas pracy: -20 do +60 °C
• Typ wyzwalacza przeciążeniowego: termiczny
• Funkcja resetu: ręczny/automatyczny do wyboru
• Klasa ochrony: IP20 (zaciski)
• Norma: IEC 60947-4-1

Wskazówki

Ustaw pokrętło regulacji prądu na prąd pełnego obciążenia silnika, aby uzyskać optymalną ochronę. Aby po wyzwoleniu nastąpił automatyczny restart, wybierz reset automatyczny; w przypadku konieczności ręcznej interwencji wybierz reset ręczny. Zawsze instaluj przekaźnik w odpowiedniej obudowie, aby zachować ochronę IP20 i zapobiec przypadkowemu kontaktowi z będącymi pod napięciem zaciskami.
