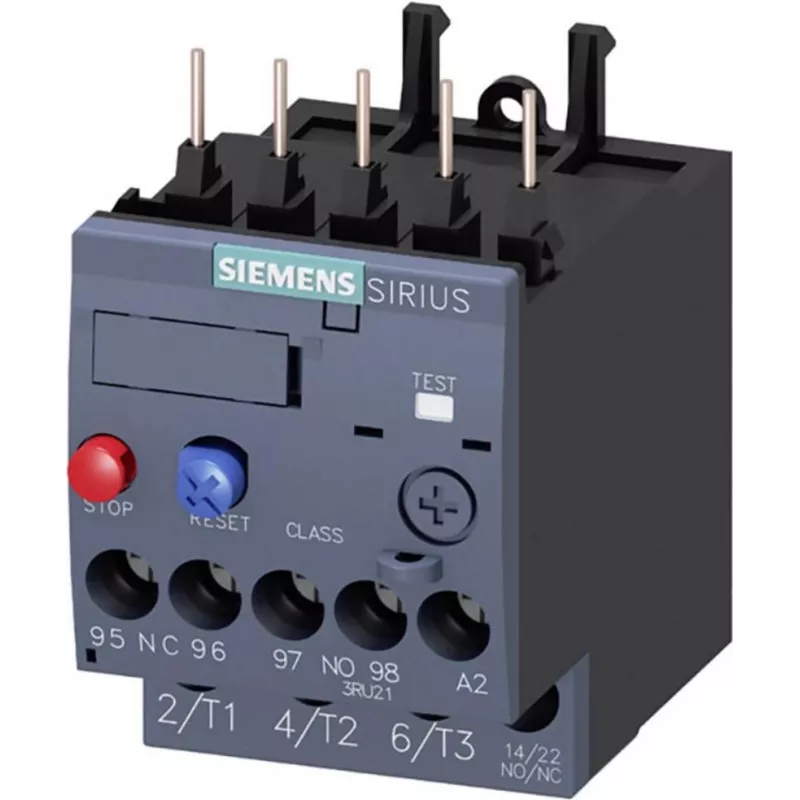

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2116-1BB0, 1,1-1,6 A, klasa 10, złącza śrubowe

W ruchliwym centrum sterowania silnikami technik potrzebuje niezawodnego sposobu ochrony małego silnika trójfazowego przed przeciążeniami i zanikiem fazy. Wkracza przekaźnik przeciążeniowy termiczny Siemens 3RU2116-1BB0: ustaw jego pokrętło na prąd pełnego obciążenia silnika w zakresie od 1,1 do 1,6 A, zamontuj go bezpośrednio na styczniku lub jako samodzielne urządzenie, a wyzwoli w ciągu kilku sekund, jeśli prąd wzrośnie zbyt wysoko. Jego kompaktowy rozmiar S00 pasuje do ciasnych paneli, a ręczne/automatyczne kasowanie i funkcja testowania ułatwiają uruchomienie.

Kluczowe specyfikacje

• Zakres nastawy prądu: 1,1 – 1,6 A
• Rozmiar S00, odpowiedni do montażu na styczniku lub instalacji samodzielnej
• Trójbiegunowy obwód główny z zaciskami śrubowymi
• Styki pomocnicze: 1 NO + 1 NC
• Klasa wyzwalania przeciążeniowego: KLASA 10
• Czułość na zanik fazy: Tak
• Funkcja kasowania: ręczna / automatyczna
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: -20 do +60 °C
• Przekrój przewodów obwodu głównego: 0,5 – 4 mm² (jednodrutowe/wielodrutowe)
• Przekrój przewodów obwodu pomocniczego: 0,5 – 2,5 mm² (jednodrutowe/wielodrutowe)
• Funkcja testowania: Tak
• Odpowiednia moc silnika przy 400 V AC: 0,37 kW

Dlaczego warto go wybrać

Ten przekaźnik należy do sprawdzonej serii SIRIUS 3RU2, znanej z niezawodnej ochrony termicznej w środowiskach przemysłowych. Jego czułość na zanik fazy chroni przed utratą jednej fazy, częstą przyczyną spalenia silnika. Zaciski śrubowe akceptują szeroki zakres przekrojów przewodów, a kompaktowa obudowa S00 oszczędza miejsce bez utraty wydajności. Dzięki ręcznemu i automatycznemu kasowaniu można dostosować reakcję do aplikacji.

Idealne zastosowania

• Ochrona małych silników trójfazowych w przenośnikach, pompach, wentylatorach i obrabiarkach
• Modernizacja istniejących rozruszników silników, gdzie potrzebny jest kompaktowy przekaźnik termiczny
• Aplikacje wymagające wykrywania zaniku fazy i charakterystyki wyzwalania klasy 10
• Panele o ograniczonej przestrzeni, gdzie rozmiar S00 jest niezbędny

Warto wiedzieć

Przekaźnik jest przeznaczony do współpracy ze stycznikami Siemens SIRIUS rozmiaru S00, ale można go również montować samodzielnie przy użyciu odpowiednich akcesoriów. Funkcja testowania pozwala symulować przeciążenie i sprawdzić mechanizm wyzwalania bez podawania rzeczywistego prądu obciążenia. Zawsze należy upewnić się, że nastawa prądu odpowiada prądowi pełnego obciążenia silnika, aby uniknąć niepotrzebnych wyzwoleń lub niewystarczającej ochrony.
