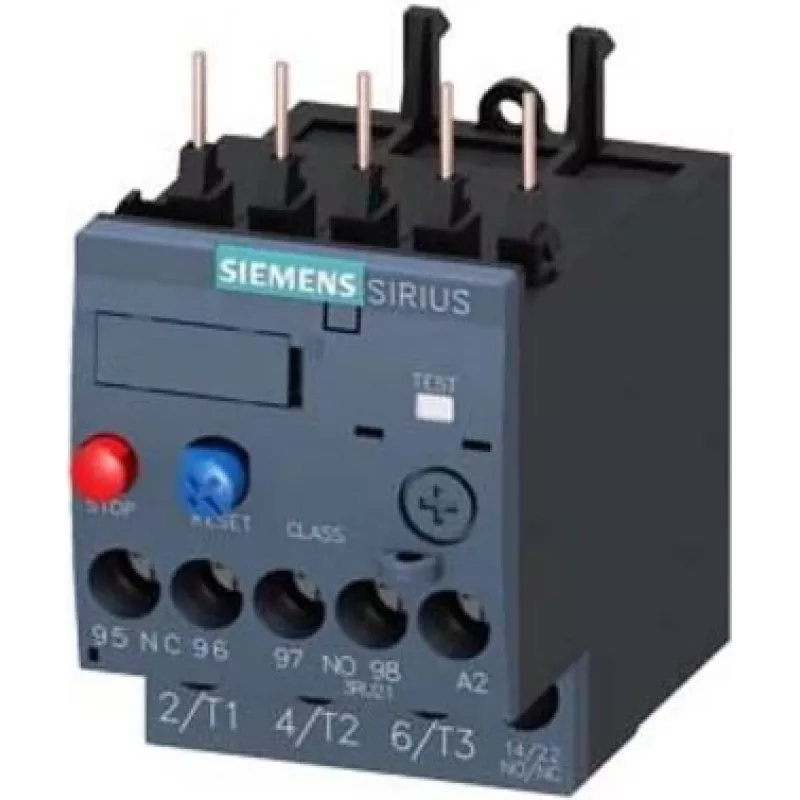

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2116-1FB0, 1,1-1,6 A, klasa 10, S00, montaż na styczniku

W szafach sterowniczych przemysłowych silnik pobiera prąd przekraczający jego moc znamionową z powodu zablokowania mechanicznego; przekaźnik przeciążeniowy termiczny Siemens 3RU2116-1FB0 wykrywa nadmiar ciepła i wyzwala stycznik, zapobiegając uszkodzeniu uzwojeń. Ten przekaźnik SIRIUS to kompaktowe, trójbiegunowe urządzenie ochronne dla silników do 1,6 A, przeznaczone do bezpośredniego montażu na stycznikach Siemens o rozmiarze S00. Jego mechanizm wyzwalacza termicznego reaguje na przeciążenia zgodnie z klasą wyzwalania 10, a pokrętło nastawy prądu jest regulowane w zakresie od 1,1 A do 1,6 A. Przekaźnik zawiera jeden styk pomocniczy normalnie otwarty i jeden normalnie zamknięty do sygnalizacji sterowania, a zarówno obwody główne, jak i pomocnicze wykorzystują złącza śrubowe do bezpiecznego okablowania. Przystosowany do napięć roboczych do 690 V AC i napięcia izolacji 690 V, wytrzymuje napięcia udarowe do 6 kV. Z stopniem ochrony IP20 jest przeznaczony do instalacji w zamkniętych szafach elektrycznych. Funkcję resetowania można ustawić na ręczną lub automatyczną, co zapewnia elastyczność dla różnych strategii operacyjnych. Zgodny z IEC 60947-4-1 i IEC 60947-5-1, ten przekaźnik działa niezawodnie w temperaturach otoczenia od -20 °C do +60 °C i może być przechowywany w zakresie od -50 °C do +80 °C.

Kluczowe specyfikacje

• Zakres nastawy prądu: 1,1 - 1,6 A
• Klasa wyzwalania: 10
• Rozmiar: S00, montaż na styczniku
• Liczba biegunów: 3
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Stopień ochrony: IP20
• Podłączenie obwodu głównego i pomocniczego: złącza śrubowe
• Styki pomocnicze: 1 NO + 1 NC
• Funkcja resetowania: ręczna/automatyczna
• Typ wyzwalacza przeciążeniowego: termiczny
• Temperatura otoczenia podczas pracy: -20 do +60 °C
• Temperatura otoczenia podczas przechowywania: -50 do +80 °C
• Straty mocy: 7,2 W przy prądzie znamionowym
• Ochrona przed zwarciem obwodu pomocniczego: bezpiecznik 6 A gG/gN
• Normy: IEC 60947-4-1, IEC 60947-5-1

Dlaczego warto wybrać

Ten przekaźnik zapewnia precyzyjną ochronę silnika w kompaktowej obudowie S00, co czyni go idealnym do szaf sterowniczych o ograniczonej przestrzeni. Jego termiczny wyzwalacz przeciążeniowy zapewnia niezawodne wyzwalanie dla silników o prądach znamionowych od 1,1 A do 1,6 A, a regulowane pokrętło nastawy pozwala dostosować do prądu pełnego obciążenia silnika. Opcja resetowania ręcznego/automatycznego daje kontrolę nad zachowaniem po wyzwoleniu, zwiększając bezpieczeństwo operacyjne. Dzięki złączom śrubowym i bezpośredniemu montażowi na styczniku instalacja jest prosta i bezpieczna. Zgodność z międzynarodowymi normami zapewnia kompatybilność i wydajność w wymagających środowiskach przemysłowych.

Idealne zastosowania

• Ochrona małych silników trójfazowych w systemach przenośnikowych, pompach i wentylatorach
• Kombinacje rozruszników silników ze stycznikami Siemens S00
• Szafy sterownicze wymagające kompaktowych komponentów przyjaznych dla szyny DIN
• Aplikacje wymagające ręcznego lub automatycznego resetowania po przeciążeniu
• Maszyny przemysłowe z częstymi cyklami rozruchu i zatrzymania

Warto wiedzieć

Przekaźnik jest przeznaczony do stosowania w zamkniętych obszarach elektrycznych o ochronie IP20; nie nadaje się do bezpośredniego narażenia na pył lub wilgoć. Do ochrony przed zwarciem obwodu pomocniczego należy użyć bezpiecznika o wartości 6 A gG/gN. Mechanizm wyzwalacza termicznego działa bez zewnętrznego zasilania, opierając się na cieple generowanym przez prąd silnika. Po zamontowaniu na styczniku główne zaciski przekaźnika łączą się bezpośrednio z wyjściem stycznika, upraszczając okablowanie. Zawsze należy sprawdzić, czy prąd pełnego obciążenia silnika mieści się w zakresie nastawy przekaźnika, aby zapewnić prawidłową ochronę.
