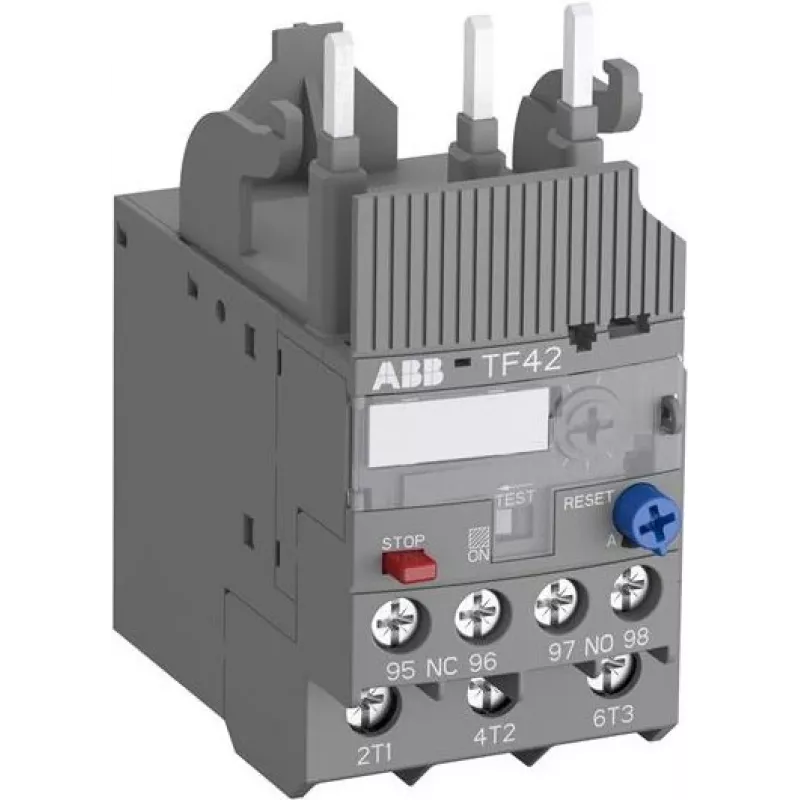

Przekaźnik termiczny przeciążeniowy ABB TF42-10, 8-10 A, klasa 10, 690 V AC, 3-biegunowy, 1NO+1NC 1SAZ721201R1043

Zaprojektowany do niezawodnej ochrony silnika, przekaźnik termiczny przeciążeniowy ABB TF42-10 oferuje precyzyjny zakres nastaw prądu od 8,00 do 10,00 A, zapewniając dokładne wyzwalanie w warunkach przeciążenia. Jego charakterystyka wyzwalania klasy 10 zapewnia szybką reakcję, chroniąc silniki przed uszkodzeniem termicznym, a konstrukcja 3-biegunowa obsługuje aplikacje trójfazowe do 690 V AC. Dzięki znamionowemu napięciu izolacji 690 V i wytrzymałości udarowej 6 kV, przekaźnik ten jest stworzony do wymagających środowisk przemysłowych.

Przegląd

TF42-10 należy do sprawdzonej rodziny przekaźników termicznych przeciążeniowych ABB, zaprojektowanych do bezpośredniego montażu na stycznikach ABB od AF09 do AF42 i od A9 do A42. Posiada zarówno tryb resetowania ręcznego, jak i automatycznego, co zapewnia elastyczność projektowania systemu. Przekaźnik zawiera jeden styk pomocniczy normalnie otwarty (NO) i jeden normalnie zamknięty (NC) do sygnalizacji i sterowania, z zaciskami śrubowymi zapewniającymi bezpieczne połączenia. Wbudowana jest czułość na zanik fazy, zapewniająca dodatkową ochronę przed warunkami jednofazowymi.

Co wyróżnia

• Szeroki zakres regulacji prądu od 8 do 10 A dla precyzyjnego dopasowania silnika.
• Krzywa wyzwalania klasy 10 zapewnia szybkie odłączenie przy przeciążeniu, minimalizując obciążenie silnika.
• Czułość na zanik fazy wykrywa niezrównoważone obciążenia, zapobiegając spaleniu silnika.
• Podwójne tryby resetowania (ręczny/automatyczny) dostosowują się do różnych potrzeb operacyjnych.
• Kompaktowa konstrukcja z bezpośrednim montażem na styczniku oszczędza miejsce w panelu i czas okablowania.

Szczegóły techniczne

• Zakres nastaw prądu: 8,00 - 10,00 A
• Klasa wyzwalania: klasa 10
• Liczba biegunów: 3
• Znamionowe napięcie robocze (Ue): 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Styki pomocnicze: 1 NO + 1 NC
• Podłączenie obwodu głównego: zaciski śrubowe
• Podłączenie obwodu pomocniczego: zaciski śrubowe
• Montaż: bezpośredni na styczniku (AF09-AF42, A9-A42)
• Typ resetowania: ręczny i automatyczny
• Temperatura otoczenia podczas pracy: -25 do +60 °C
• Temperatura otoczenia podczas przechowywania: -40 do +70 °C
• Stopień ochrony: IP20
• Straty mocy: 7,5 W
• Czułość na zanik fazy: tak
• Normy: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Nasza opinia

Solidny i precyzyjny przekaźnik termiczny przeciążeniowy, który zapewnia niezawodną ochronę silnika w kompaktowej formie. Połączenie regulowanych ustawień, wykrywania zaniku fazy i łatwej integracji ze stycznikiem czyni go najlepszym wyborem do przemysłowych zastosowań sterowania silnikami.
