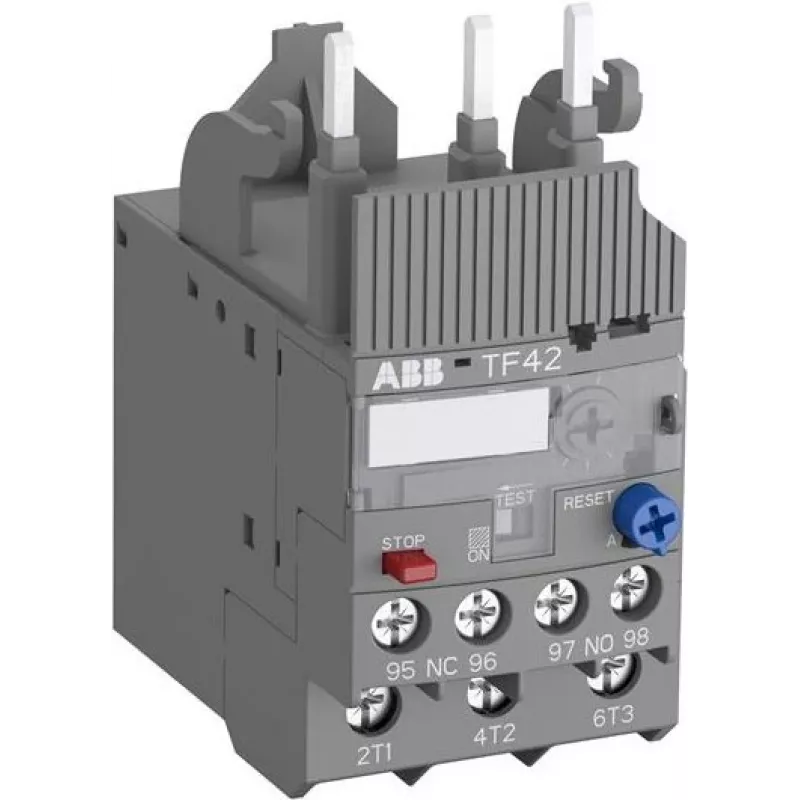

Przekaźnik termiczny przeciążeniowy ABB TF42-5.7 4,2-5,7 A, klasa 10, 3-biegunowy, 1NO+1NC, zaciski śrubowe 1SAZ721201R1038

Przekaźnik termiczny przeciążeniowy ABB TF42-5.7 wyróżnia się precyzyjnym zakresem nastaw prądu od 4,2 do 5,7 A, zapewniając niezawodną ochronę silnika w kompaktowej konstrukcji do montażu bezpośredniego. W przeciwieństwie do typowych rozwiązań, przekaźnik ten charakteryzuje się czułością na zanik fazy oraz ręcznym i automatycznym resetem, co czyni go solidnym wyborem do wymagających środowisk przemysłowych.

Najważniejsze cechy

• Regulowana ochrona termiczna przeciążeniowa dla silników o prądzie znamionowym od 4,2 A do 5,7 A
• Charakterystyka wyzwalania klasy 10 dla standardowych rozruchów silników
• Czułość na zanik fazy zapobiega uszkodzeniu silnika w wyniku pracy jednofazowej
• Ręczny i automatyczny tryb resetu dla elastycznej eksploatacji
• Styki pomocnicze: 1 NO + 1 NC do sterowania i sygnalizacji
• Montaż bezpośredni na stycznikach ABB A9-A40 i AF09-AF40; możliwy montaż osobny z adapterem

W codziennym użytkowaniu

Zaprojektowany do pracy ciągłej, TF42-5.7 działa niezawodnie w temperaturze otoczenia od -25 °C do +60 °C. Zaciski śrubowe ułatwiają okablowanie, a stopień ochrony IP20 jest odpowiedni do instalacji w zamkniętych szafach sterowniczych. Niska strata mocy przekaźnika wynosząca 3,6 W przyczynia się do energooszczędnej pracy. Przy znamionowym napięciu izolacji 690 V AC i wytrzymałości udarowej 6 kV spełnia rygorystyczne normy bezpieczeństwa, w tym IEC/EN 60947-1, 60947-4-1 i 60947-5-1.

Pełna specyfikacja

• Zakres znamionowego prądu roboczego: 4,2 - 5,7 A
• Klasa wyzwalania: klasa 10
• Liczba biegunów: 3
• Znamionowe napięcie izolacji (Ui): 690 V AC
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowe napięcie robocze (Ue): 690 V AC
• Styki pomocnicze: 1 NO + 1 NC
• Montaż: bezpośrednio na styczniku / osobno z adapterem
• Podłączenie obwodu głównego: zaciski śrubowe
• Podłączenie obwodu pomocniczego: zaciski śrubowe
• Temperatura otoczenia podczas pracy: -25 do +60 °C
• Temperatura otoczenia podczas przechowywania: -40 do +70 °C
• Stopień ochrony: IP20
• Normy: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Strata mocy: 3,6 W przy Ie
• Typ resetu: ręczny i automatyczny
• Czułość na zanik fazy: tak
• Odpowiedni do styczników: ABB A9-A40, AF09-AF40

Uwaga końcowa

Dla niezawodnej ochrony silnika w kompaktowej formie, przekaźnik termiczny przeciążeniowy ABB TF42-5.7 zapewnia precyzję i trwałość, poparte doskonałością inżynierii ABB.
