Przełącznik DIP DeLOCK 66306 – akcesorium do płytek drukowanych (PCB)

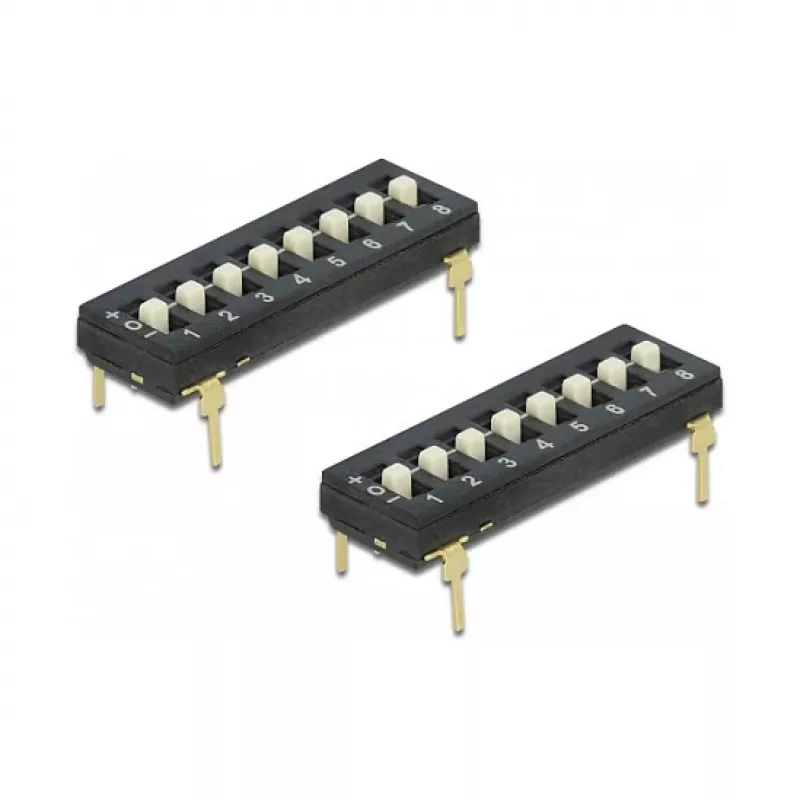

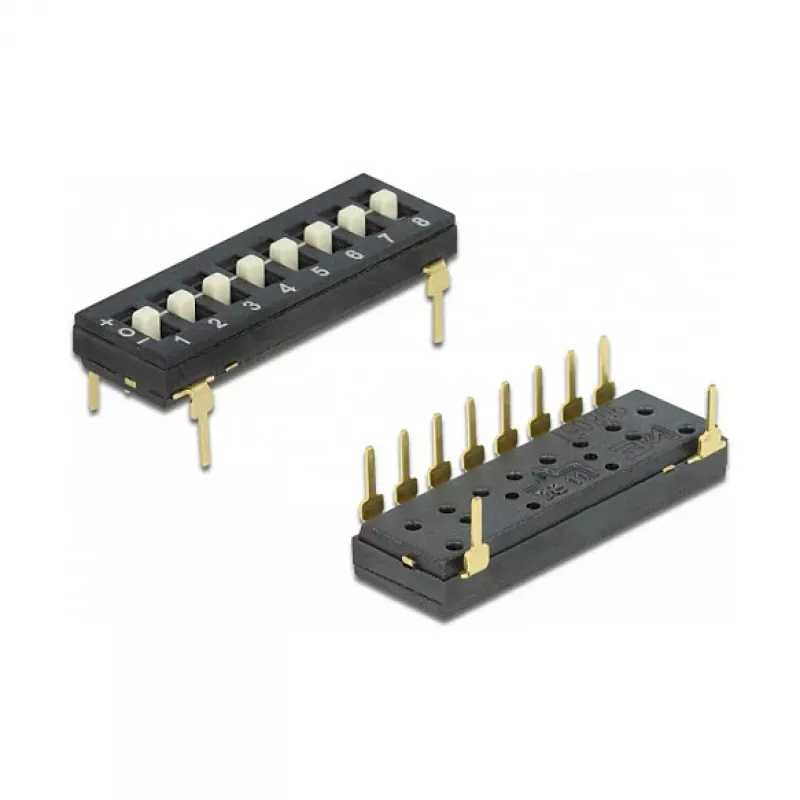

Przełącznik DIP DELOCK 66306 to niewielkie akcesorium montowane na płytce PCB, dostarczane w opakowaniu zawierającym dwa przełączniki w ochronnym opakowaniu tubowym. Zapewnia kompaktowy i łatwo dostępny sposób ustawiania i zmiany cyfrowych opcji konfiguracyjnych bezpośrednio na płytce drukowanej. Komponent jest przeznaczony do instalacji na płytkach PCB, gdzie przestrzeń jest ograniczona i wymagane jest ręczne wybieranie stanów logicznych lub opcji funkcji.

Zalety

Ten przełącznik DIP oferuje kompaktową obudowę odpowiednią do gęstych układów PCB i prostą ręczną obsługę bez użycia narzędzi. Dostarczany w tubie, aby zmniejszyć ryzyko uszkodzeń podczas przenoszenia i uprościć przechowywanie, umożliwia szybką wymianę lub instalację podczas montażu i prototypowania. Znormalizowana forma ułatwia kompatybilność z popularnymi układami PCB i wzorami złączy, co czyni go praktycznym wyborem zarówno do pojedynczych projektów, jak i małoseryjnej produkcji.

Odpowiednie do

• Konfigurowania wejść logicznych i wyboru adresów na płytkach PCB rozwojowych i produkcyjnych
• Małych projektów elektronicznych, prototypów i płytek hobbystycznych
• Zadań naprawy, modyfikacji lub wymiany na płytach sterujących i interfejsowych
• Zastosowań wymagających okazjonalnej ręcznej rekonfiguracji bez przeprogramowywania

Kluczowe dane techniczne

• Opakowanie: zestaw 2 przełączników DIP montowanych na PCB
• Montaż: przewlekany lub kompatybilny ze złączem PCB
• Forma: kompaktowa obudowa przełącznika DIP zaprojektowana do ciasnych odstępów na PCB
• Wyzwalanie: ręczny przełącznik dla poszczególnych pozycji przełącznika
• Opakowanie: tuba dla ochrony i wygodnego przenoszenia podczas przechowywania i transportu

Sposób użycia

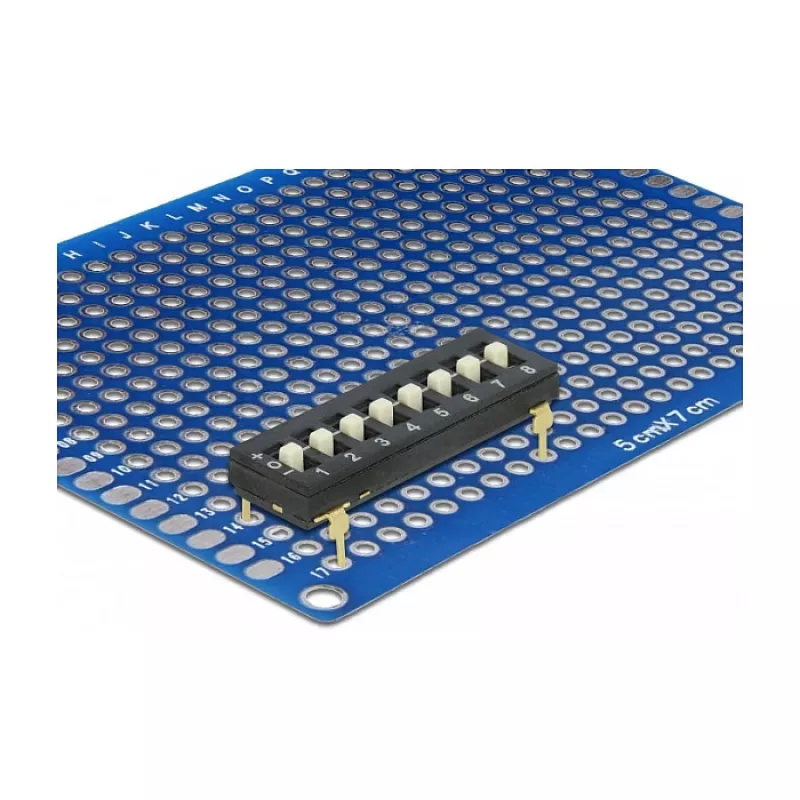

Umieść przełącznik DIP w wyznaczonym miejscu na płytce PCB, dopasowując go do wzoru złącza na płytce i przylutuj wyprowadzenia zgodnie ze standardowymi praktykami montażu przewlekanego. Ustaw każdą pozycję przełącznika, delikatnie przełączając elementy wykonawcze za pomocą małego narzędzia lub opuszka palca, aby zmienić stan otwarte/zamknięte dla odpowiedniej ścieżki obwodu. Sprawdź połączenia i zmiany stanów logicznych za pomocą multimetru lub obserwując zachowanie urządzenia podczas pierwszego włączania i testowania.

Zalecenia

Obchodź się z przełącznikiem DIP ostrożnie, aby uniknąć zgięcia wyprowadzeń podczas umieszczania. Przestrzegaj standardowych środków ostrożności ESD podczas pracy z wrażliwą elektroniką i upewnij się, że płytka jest wyłączona podczas zmiany pozycji przełącznika. Aby zapewnić niezawodne, długotrwałe działanie, unikaj nadmiernego naprężenia mechanicznego elementów wykonawczych przełącznika i zamocuj płytkę PCB w jej obudowie, aby zapobiec niezamierzonemu przełączaniu.
