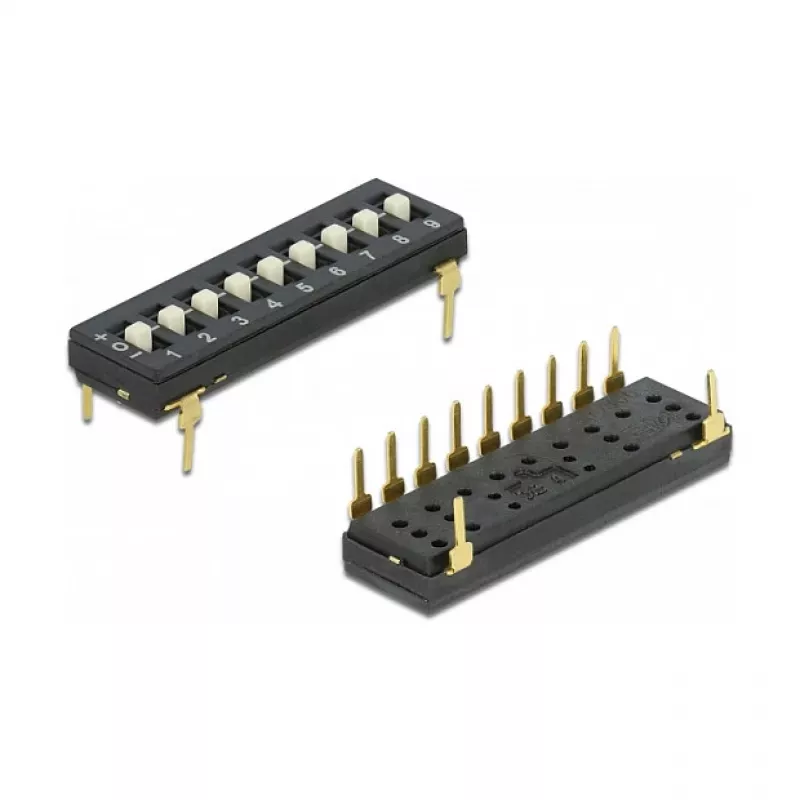

Przełącznik DIP DeLOCK 66309

Przełącznik DIP DeLOCK 66309 to kompaktowy, dwupozycyjny moduł przeznaczony do bezpośredniego montażu na płytkach drukowanych. Dostarczany w opakowaniu zawierającym dwie sztuki w tubie ochronnej, ten przełącznik DIP umożliwia ręczny wybór ustawień binarnych do prostej konfiguracji obwodów, wyboru opcji i trasowania sygnałów. Jego konstrukcja z wyprowadzeniami przelotowymi zapewnia stabilne mocowanie mechaniczne i niezawodny kontakt elektryczny w różnorodnych zespołach elektronicznych.

Zalety

Przełącznik DIP oferuje niewielkie rozmiary i prosty siłownik mechaniczny do konfiguracji na płytce bez konieczności programowania czy stosowania mostków lutowniczych. Dostarczany w tubie, która chroni komponenty podczas transportu i przechowywania, zestaw dwóch sztuk zapewnia możliwość instalacji zapasowej lub wielopunktowej. Konstrukcja przelotowa gwarantuje pewne osadzenie i dobrą retencję w płytkach PCB, zachowując zgodność ze standardowymi układami płytek.

Zastosowanie

• Ustawianie opcji urządzeń na płytkach prototypowych i produkcyjnych
• Wybór trybów lub adresów w modułach komunikacyjnych i sterownikach
• Konfiguracja włączania/wyłączania funkcji w elektronice użytkowej i przemysłowej
• Prototypowanie i testowanie, gdzie wymagane są szybkie ręczne zmiany

Kluczowe specyfikacje

• Liczba przełączników na moduł: 2
• Typ montażu: przelotowy

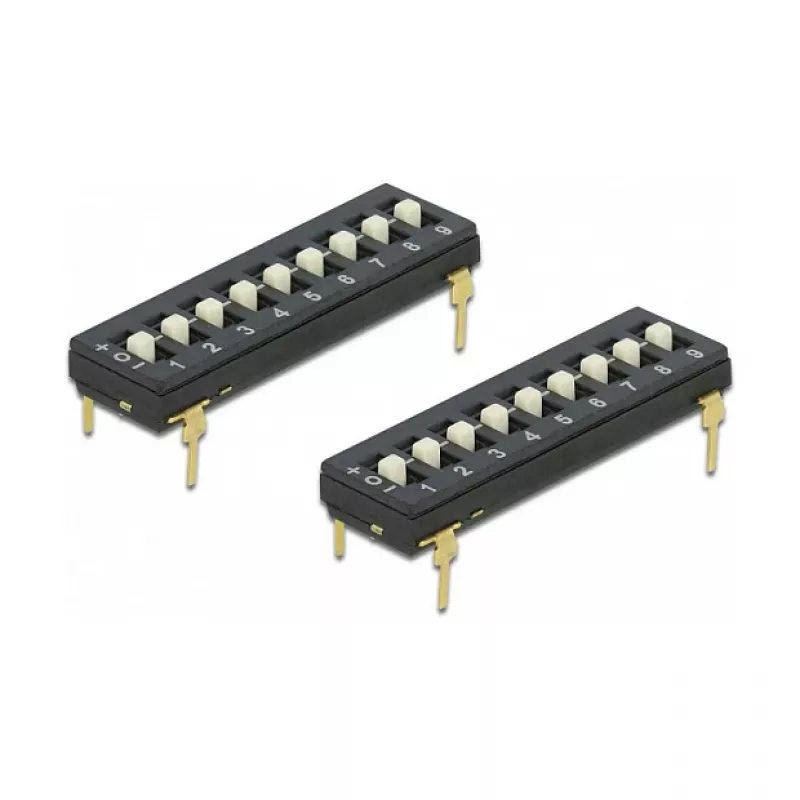

• Opakowanie: tuba, zestaw dwóch sztuk
• Typ siłownika: ręczny suwak
• Typowe zastosowanie: wybór opcji binarnych na płytce

Sposób użycia

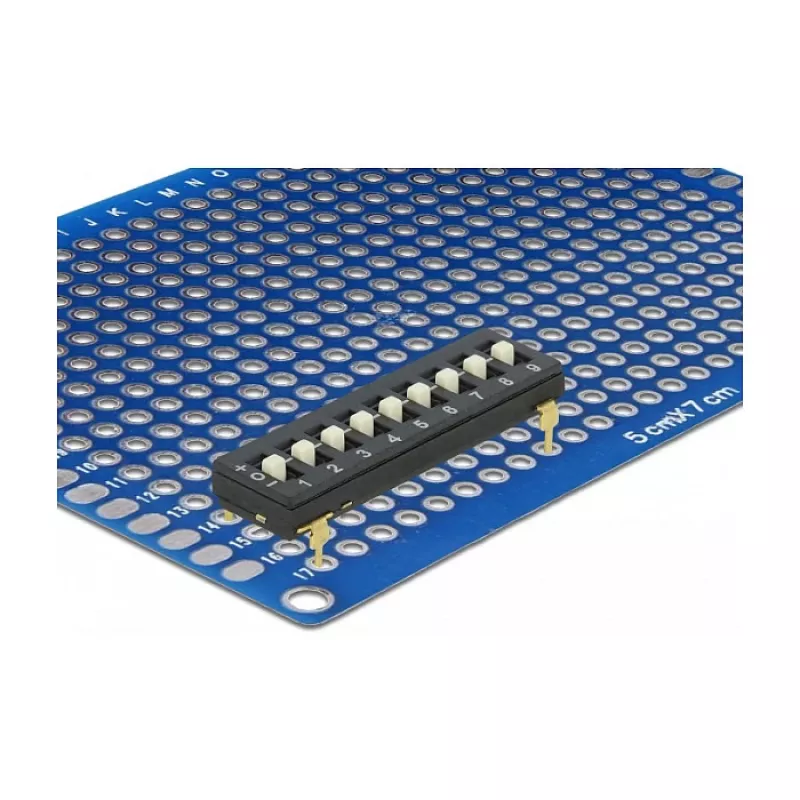

Zamontuj przełącznik DIP, wyrównując wyprowadzenia przelotowe z układem otworów na PCB, a następnie przylutuj każde wyprowadzenie, aby zapewnić solidne połączenie elektryczne i mechaniczne. Użyj siłowników suwakowych, aby ustawić każdy przełącznik w żądanej pozycji włączonej lub wyłączonej, zgodnie z logiką obwodu. Sprawdź pozycje przełączników przed włączeniem zasilania urządzenia, aby uniknąć nieprawidłowej konfiguracji. Podczas wymiany lub instalowania wielu modułów, chwytaj części za obudowę, a nie za siłowniki, aby zapobiec przypadkowemu przestawieniu.

Zalecenia

Aby zapewnić niezawodne działanie, używaj przełącznika DIP w środowiskach odpowiednich dla standardowych komponentów dyskretnych montowanych na PCB i unikaj narażenia na nadmierne wibracje lub zanieczyszczenia. Sprawdź schemat urządzenia docelowego, aby potwierdzić mapowanie funkcji przełączników, i oznacz pozycje przełączników na warstwie opisowej płytki lub w dokumentacji montażowej, aby ułatwić przyszłą konserwację i zmiany konfiguracji.
