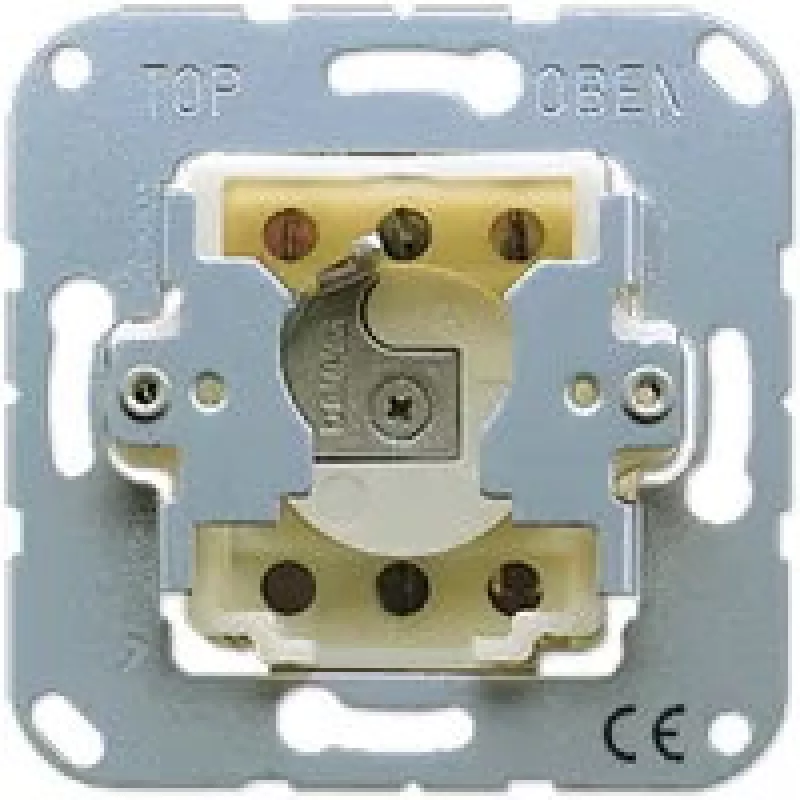

Przełącznik elektryczny 2P Jung 104.28 — 2-biegunowy, 250 V, 10 A

Jung 104.28 to 2-biegunowy wkład przełącznika elektrycznego przeznaczony do instalacji AC o napięciu znamionowym 250 V i prądzie znamionowym 10 A. Przełącznik ten umożliwia jednoczesne sterowanie włączaniem/wyłączaniem dwóch biegunów i jest przeznaczony do domowych i lekkich komercyjnych obwodów elektrycznych. Wkład posiada zabezpieczenie przed zdemontowaniem i jest przeznaczony wyłącznie do mocowania śrubowego (bez pazurków), dzięki czemu nadaje się do montażu w kompatybilnych ramkach przełączników i puszkach podtynkowych.

Zalety

Wkład przełącznika oferuje skoordynowane dwubiegunowe przełączanie dla bezpiecznego odłączania obu przewodów w obwodach jednofazowych do 10 A. Zabezpieczenie przed zdemontowaniem zwiększa mechaniczne bezpieczeństwo po instalacji, a mocowanie wyłącznie śrubowe zapewnia stabilne i odporne na wibracje połączenie w ramce montażowej. Kompaktowy format wkładu umożliwia integrację ze standardowymi modułowymi systemami instalacyjnymi i zachowuje kompatybilność z ramkami i osprzętem Jung, jeśli jest to określone.

Zastosowanie

• Sterowanie włączaniem/wyłączaniem obwodów oświetleniowych w mieszkaniach i domach
• Przełączanie małych urządzeń i obciążeń do 10 A
• Dwubiegunowa izolacja, gdy wymagane jest jednoczesne odłączenie fazy i przewodu neutralnego
• Modernizacja lub nowe instalacje z użyciem kompatybilnych ramek modułowych

Kluczowe dane techniczne

• Bieguny: przełączanie 2-biegunowe (2P)
• Napięcie znamionowe: 250 V AC
• Prąd znamionowy: 10 A
• Montaż: wyłącznie mocowanie śrubowe (bez pazurków)
• Funkcja zabezpieczenia: zabezpieczenie przed zdemontowaniem
• Format: wkład do modułowych ramek przełączników

Sposób użycia

Zainstaluj wkład Jung 104.28 w kompatybilnej ramce lub puszce podtynkowej zgodnie z lokalnymi przepisami elektrycznymi. Przed podłączeniem przewodów upewnij się, że zasilanie jest odłączone. Podłącz przewody wejściowe i wyjściowe do odpowiednich zacisków, przestrzegając biegunowości i dokręcając śruby zaciskowe momentem zalecanym przez producenta. Po podłączeniu przewodów przymocuj wkład śrubami do ramki montażowej; nie używa się pazurków. Zamocuj pokrywę ozdobną lub klawisz zgodnie z instrukcją systemu ramek. Przywróć zasilanie i przetestuj działanie przełącznika, aby potwierdzić niezawodne sterowanie włączaniem/wyłączaniem obu biegunów.

Zalecenia

Używaj tego wkładu przełącznika 2-biegunowego w obwodach, w których oba przewody muszą być przełączane jednocześnie, i utrzymuj obciążenie w granicach znamionowych 10 A. Do instalacji w miejscach wilgotnych lub na zewnątrz wybieraj odpowiednie obudowy o stopniu ochrony IP i postępuj zgodnie z lokalnymi przepisami. Podczas wymiany istniejących modułów sprawdź kompatybilność mechaniczną z docelową ramką i upewnij się, że obsługiwane jest mocowanie wyłącznie śrubowe.
