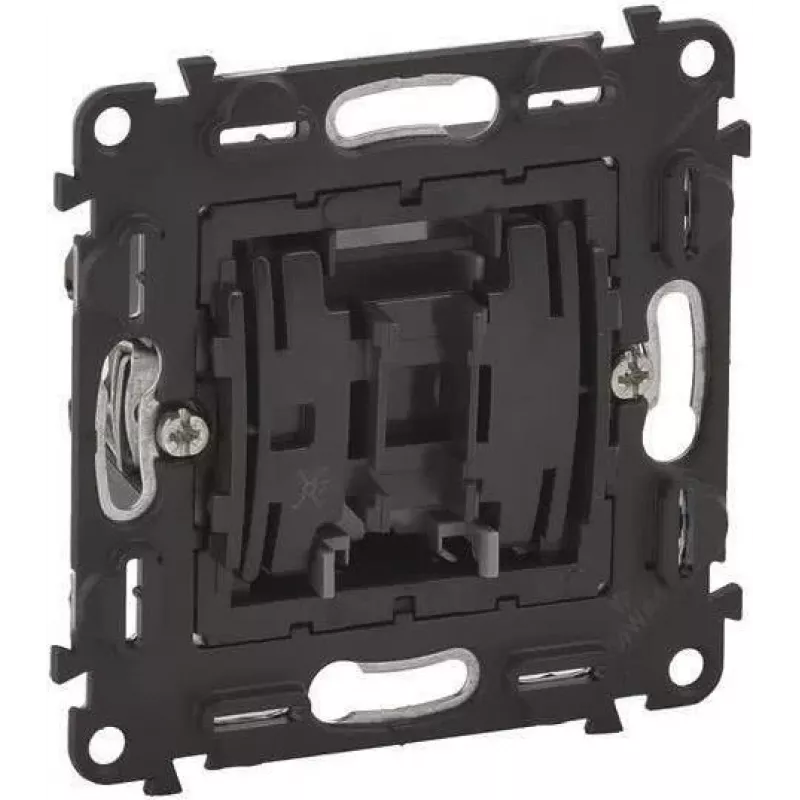

Przełącznik krzyżowy Legrand Valena 752007 pojedynczy mechanizm 10 A (Kreuzschalter)

Legrand Valena 752007 pojedynczy mechanizm przełącznika krzyżowego to 10 A przełącznik pośredni zaprojektowany do wielopunktowego sterowania oświetleniem. Przeznaczony do stosowania w obwodach, w których światło jest sterowane z trzech lub więcej lokalizacji, przełącznik ten integruje się z systemami Valena i współpracuje z kompatybilnymi mechanizmami dwukierunkowymi i pośrednimi. Nadaje się do instalacji elektrycznych w budynkach mieszkalnych i komercyjnych, które wymagają elastycznego prowadzenia przewodów fazowych w celu uzyskania przełączania wielopunktowego.

Zalety

Urządzenie zapewnia niezawodne przełączanie pośrednie dla wielopunktowych obwodów oświetleniowych przy prądzie znamionowym 10 A. Jego format pojedynczego mechanizmu umożliwia łatwy montaż w standardowych ramkach i panelach czołowych Valena, zachowując kompatybilność wizualną i mechaniczną z rodziną produktów Valena. Przełącznik został zaprojektowany do konwencjonalnych topologii okablowania i stanowi kompaktowe rozwiązanie, gdy potrzebne są dodatkowe punkty przełączania bez zmiany istniejących przełączników dwukierunkowych.

Zastosowanie

Kiedy może nie być odpowiedni

Ten przełącznik krzyżowy (pośredni) nie jest samodzielnym przełącznikiem włącz/wyłącz do sterowania z jednego miejsca; musi być częścią obwodu wielopunktowego wraz z przełącznikami dwukierunkowymi. Nie jest przeznaczony do bezpośredniego podłączania obciążeń o wysokim prądzie przekraczającym jego wartość znamionową 10 A ani do przełączania obwodów mieszanych zawierających elektroniczne układy sterujące bez uprzedniego sprawdzenia kompatybilności.

Kluczowe specyfikacje

Sposób użycia

Zainstaluj przełącznik w kompatybilnej ramce Valena i podłącz go zgodnie ze standardowymi schematami okablowania przełącznika pośredniego: podłącz przewody fazowe dochodzące i odchodzące do zacisków przełącznika przeznaczonych do przełączania krzyżowego, upewniając się, że zasilanie jest odłączone przed podłączeniem. Po połączeniu z przełącznikami dwukierunkowymi mechanizm przekierowuje fazę, dzięki czemu oświetleniem można sterować z wielu punktów. Po zakończeniu okablowania zamocuj mechanizm w ramce, załóż płytkę maskującą, przywróć zasilanie i przetestuj wszystkie punkty przełączania, aby potwierdzić prawidłowe działanie.

Co wziąć pod uwagę przed zakupem

Zalecenia

Używaj tego przełącznika jako części odpowiednio zaplanowanego wielopunktowego obwodu oświetleniowego. Łącz go z przełącznikami dwukierunkowymi Valena, aby uzyskać spójny wygląd i niezawodne działanie. Ze względów bezpieczeństwa i zgodności z przepisami odłącz zasilanie przed instalacją i rozważ skorzystanie z usług wykwalifikowanego elektryka w celu wykonania okablowania i testów.
