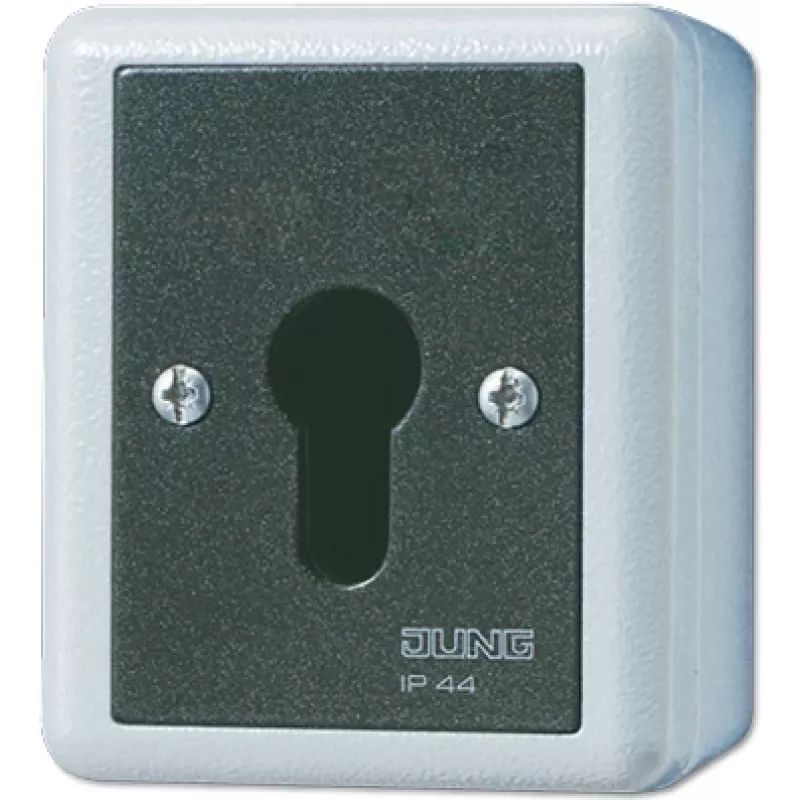

Przełącznik na klucz JUNG 806.28 G — 2P, przewodowy, 250 V AC, 16 A, czarny/biały

JUNG 806.28 G to przełącznik na klucz z dwubiegunowym przełączaniem i zaciskami przewodowymi, przeznaczony do bezpiecznego sterowania obwodami elektrycznymi w instalacjach domowych i lekkich komercyjnych. Urządzenie przyjmuje napięcie zasilania AC do 250 V i nominalny prąd przełączania 16 A. Obudowa aluminiowa ma wymiary 90 x 75 x 65 mm i posiada metalową pokrywę w kolorze antracytowym oraz srebrnoszarą obudowę. Urządzenie zawiera zacisk PE i jeden dolny przepust M20 x 1,5 i jest dostarczane bez płytki blokującej; jest przeznaczone do wkładki zamka o całkowitej długości około 40 mm.

Zalety

Przełącznik zapewnia kontrolę dostępu na klucz, aby zapobiec nieautoryzowanemu użyciu, zachowując kompaktową konstrukcję odpowiednią do montażu natynkowego. Zaciski śrubowe obsługują przewody do 2,5 mm², co umożliwia proste okablowanie. Aluminiowa obudowa i osobna pokrywa zapewniają ochronę mechaniczną i określoną przestrzeń montażową dla wkładki zamka i wewnętrznych komponentów. Zintegrowany zacisk PE i dedykowany przepust ułatwiają uziemienie i wprowadzenie kabla.

Zastosowanie

Kluczowe parametry

Sposób użycia

Zainstaluj przełącznik na odpowiedniej płaskiej powierzchni i poprowadź przewody zasilające i obciążenia przez dolny przepust M20. Podłącz przewody do zacisków śrubowych, przestrzegając limitu przekroju przewodu 2,5 mm² i zapewniając szczelne, odporne na korozję połączenia. Zamontuj kompatybilną wkładkę zamka o całkowitej długości około 40 mm i zamocuj płytkę blokującą osobno, jeśli jest wymagana. Podłącz przewód ochronny do wyznaczonego zacisku PE. Po okablowaniu sprawdź poprawność działania przełączania przy użyciu przeznaczonego klucza i upewnij się, że obudowa jest prawidłowo zamknięta, aby utrzymać poziom ochrony.

Zalecenia

Używaj wkładki zamka przeznaczonej do tego przełącznika (całkowita długość ≈ 40 mm) lub wkładek referencyjnych producenta, aby zachować oczekiwany stopień ochrony; w przypadku zastosowania wkładki z dostępem na klucz z obu stron, woda może przedostać się do obudowy i nie można zagwarantować ochrony IP44. W celu bezpiecznej eksploatacji przestrzegaj lokalnych przepisów elektrycznych, wyłącz zasilanie przed instalacją i upewnij się, że uziemienie jest prawidłowo podłączone.
