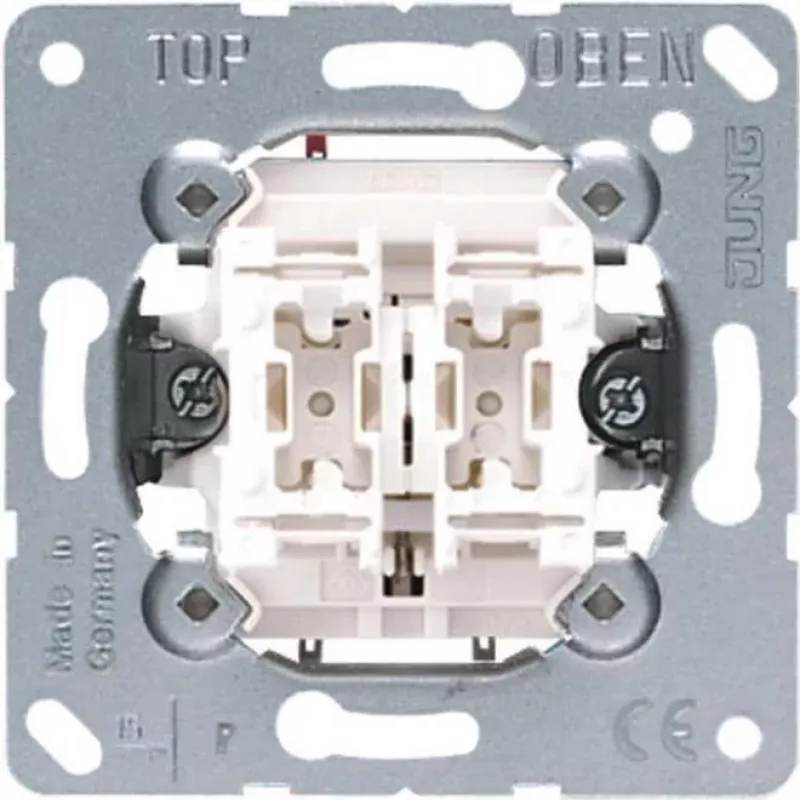

Przełącznik przyciskowy JUNG 535 U, 1-biegunowy (1P), 250 V AC, 10 A, przewodowy, metaliczna biel

JUNG 535 U to przewodowy, jednobiegunowy przełącznik przyciskowy przeznaczony do niezawodnego przełączania oświetlenia, obwodów sygnalizacyjnych i niewielkich obciążeń elektrycznych. Urządzenie o napięciu znamionowym 250 V AC i prądzie znamionowym 10 A oferuje standardowe działanie przyciskowe z wykończeniem w kolorze metalicznej bieli, przystosowane do montażu naściennego lub w panelu. Przełącznik wyposażono w zaciski bezśrubowe, które przyjmują przewody o przekroju do 2,5 mm², i można go dostosować do wersji bez pazurków oznaczonych dodatkowym symbolem. Poprzez usunięcie wewnętrznej sprężyny każdy przycisk można przekształcić w przełącznik podtrzymywany, tworząc kombinację przycisku i przełącznika, co zapewnia elastyczne opcje instalacji.

Zalety

JUNG 535 U łączy kompaktowe przełączanie jednobiegunowe z solidną wartością 10 A przy 250 V AC, zapewniając niezawodne działanie w instalacjach mieszkalnych i lekkich komercyjnych. Zaciski bezśrubowe upraszczają okablowanie i skracają czas instalacji, przyjmując przewody o przekroju do 2,5 mm². Wykończenie w kolorze metalicznej bieli zapewnia neutralny, trwały wygląd pasujący do różnych wnętrz. Konstrukcja umożliwia przekształcenie z przycisku chwilowego w przełącznik podtrzymywany poprzez usunięcie sprężyny, co zapewnia elastyczną funkcjonalność bez wymiany całego urządzenia.

Odpowiednie dla

Kluczowe specyfikacje

Sposób użycia

Zamontować JUNG 535 U w kompatybilnej ramie montażowej lub otworze w panelu zgodnie z lokalnymi przepisami elektrycznymi. Wykonać połączenia za pomocą zacisków bezśrubowych: włożyć odizolowane przewody o przekroju do 2,5 mm² i upewnić się, że są dobrze zamocowane. Używać urządzenia do przełączania obwodów jednobiegunowych przy napięciu do 250 V AC i natężeniu 10 A. Jeśli wymagana jest funkcja przełączania podtrzymywanego, usunąć wewnętrzną sprężynę zgodnie z instrukcjami producenta, aby przekształcić przycisk w przełącznik. Sprawdzić okablowanie i działanie przed przywróceniem pełnego zasilania obwodu.

Zalecenia

Podczas instalacji używać odpowiedniego sprzętu ochronnego i przestrzegać lokalnych przepisów. Upewnić się, że przełącznik nie jest obciążony powyżej znamionowego prądu 10 A i napięcia 250 V AC. W przypadku przekształcania na przełącznik podtrzymywany lub wersji bez pazurków należy sprawdzić wymagania montażowe i rozważyć użycie wariantu bez pazurków, gdzie mocowanie na pazurki nie jest potrzebne.
