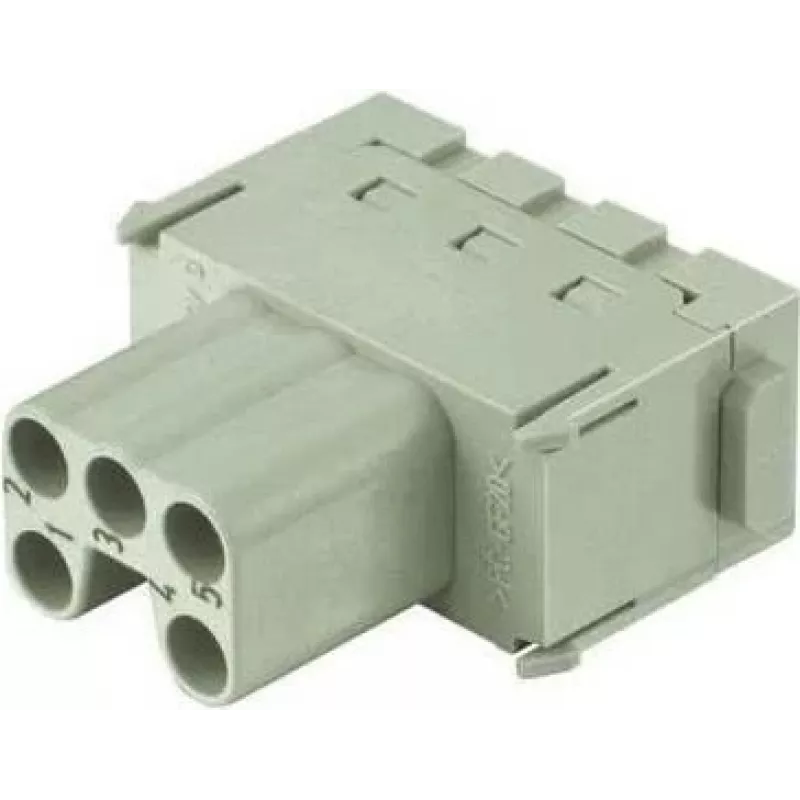

Przemysłowe złącze prostokątne Han 5 Mod bu-ES 16A Harting, model 09 14 005 2716

Harting Han 5 Mod bu-ES 16A to przemysłowe złącze prostokątne zaprojektowane do niezawodnego przesyłu mocy i sygnałów w maszynach, szafach sterowniczych i urządzeniach automatyki. Rama Han 5 przyjmuje wkłady modułowe, a wariant bu-ES ma prąd znamionowy 16 A, oferując kompaktowy interfejs dla mieszanych styków elektrycznych. Konstrukcja kładzie nacisk na niezawodny kontakt elektryczny, bezpieczne sprzężenie mechaniczne i kompatybilność z przemysłowymi rozwiązaniami montażowymi.

Zalety

Złącze zapewnia stabilną pracę elektryczną podczas ciągłej eksploatacji i wielokrotnych cykli łączeniowych, a materiały i technologia styków są dobrane pod kątem odporności na zużycie. Obudowa prostokątna umożliwia oszczędne przestrzennie instalacje panelowe i kablowe, zachowując przy tym mechaniczną retencję i ochronę środowiskową odpowiednią do zastosowań przemysłowych. Koncepcja modułowa pozwala łączyć styki sygnałowe i energetyczne w jednej ramie, zmniejszając złożoność okablowania i powierzchnię zabudowy w panelu.

Zastosowanie

• Szafy sterownicze i panele rozdzielcze
• Automatyka fabryczna i maszyny produkcyjne
• Napędy przemysłowe i układy sterowania silnikami
• Stanowiska testowe i sprzęt pomiarowy
• Interfejsy zasilania i sygnałowe w zespołach modułowych

Kluczowe parametry techniczne

• Typ złącza: prostokątne złącze przemysłowe, przystosowane do wkładek modułowych
• Prąd znamionowy: 16 A na odpowiedni typ styku
• Konfiguracja styków: mieszany układ styków energetycznych i sygnałowych (rama na wkładki)
• Montaż: wycięcie w panelu i/lub sprzężenie z osłoną kablową z mechanicznym zatrzaskiem
• Materiały i powłoki styków: styki z metalu przewodzącego z wykończeniem odpornym na korozję dla niezawodnego przewodzenia
• Środowisko pracy: przeznaczone do użytku wewnątrz pomieszczeń przemysłowych; odpowiednie do środowisk szaf sterowniczych i maszynowych
• Trwałość mechaniczna: zaprojektowane do wielokrotnych cykli łączenia i rozłączania, typowych w czynnościach serwisowych

Sposób użycia

Zamontować ramę Han 5 w odpowiednim wycięciu panelu lub pasującej osłonie i zamocować za pomocą zalecanego sprzętu montażowego. Wybrać i zmontować wkładki modułowe odpowiadające wymaganym typom styków zasilających i sygnałowych, a następnie włożyć je do ramy zgodnie z instrukcją montażu producenta. Zakończyć przewody na stykach wkładek, stosując określoną metodę połączenia (zacisk, śruba lub lutowanie, w zależności od typu), zapewnić prawidłowe prowadzenie przewodów i odciążenie, a następnie złączyć połówki złącza, aż mechaniczny zatrzask się zablokuje, ustanawiając połączenia elektryczne.

Zalecenia

Postępować zgodnie z instrukcjami montażu Harting i przestrzegać wartości momentów dokręcania dla zakończeń styków, aby zapewnić wydajność przy prądzie znamionowym. Po montażu sprawdzić osadzenie styków i blokowanie oraz przeprowadzać okresowe przeglądy w środowiskach zapylonych lub wilgotnych. W razie potrzeby stosować kompatybilne osłony współpracujące i uszczelki, aby utrzymać stopień ochrony i zmniejszyć ryzyko zanieczyszczenia lub naprężeń mechanicznych.
