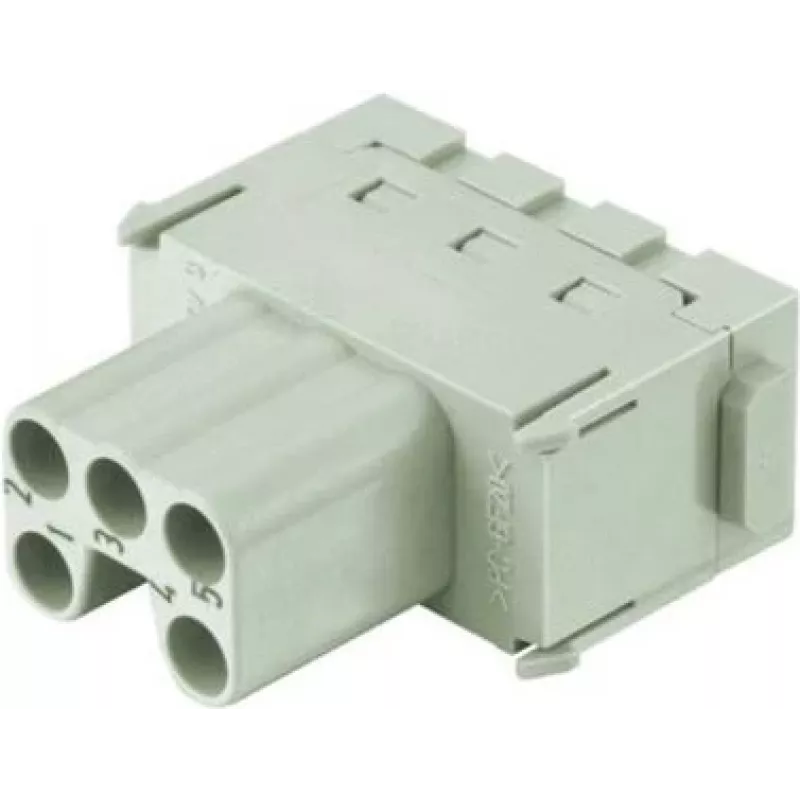

Przemysłowe złącze prostokątne Han 5 Mod bu-ES 16A Harting, model 09 14 005 2716

Harting Han 5 Mod bu-ES 16A to przemysłowe złącze prostokątne zaprojektowane do niezawodnego przesyłu zasilania i sygnałów w maszynach, szafach sterowniczych i urządzeniach automatyki. Obudowa Han 5 przyjmuje wkładki modułowe, a wariant bu-ES jest przystosowany do prądu 16 A, oferując kompaktowy interfejs dla mieszanych styków elektrycznych. Konstrukcja kładzie nacisk na niezawodny styk elektryczny, bezpieczne sprzężenie mechaniczne i kompatybilność z przemysłowymi rozwiązaniami montażowymi.

Zalety

Złącze to zapewnia stabilną pracę elektryczną przy ciągłej eksploatacji i wielokrotnych cyklach łączeniowych, a materiały i technologia styków dobrane są pod kątem odporności na zużycie. Jego prostokątna obudowa umożliwia oszczędne instalacje panelowe i kablowe, zachowując mechaniczną retencję i ochronę środowiskową odpowiednią do zastosowań przemysłowych. Koncepcja modułowa pozwala łączyć styki sygnałowe i zasilające w jednej obudowie, zmniejszając złożoność okablowania i powierzchnię zabudowy w panelu.

Zastosowanie

• Szafy sterownicze i rozdzielnice
• Automatyka fabryczna i maszyny produkcyjne
• Napędy przemysłowe i układy sterowania silnikami
• Stanowiska testowe i sprzęt pomiarowy
• Interfejsy zasilania i sygnałów w zespołach modułowych

Kluczowe dane techniczne

• Typ złącza: prostokątne złącze przemysłowe, możliwość montażu wkładek modułowych
• Prąd znamionowy: 16 A dla danego typu styku
• Konfiguracja styków: modułowa mieszanka styków zasilających i sygnałowych (obudowa na wkładki)
• Montaż: otwór w panelu i/lub sprzęganie z obudową kablową z zatrzaskiem mechanicznym
• Materiały styków i powłoki: styki z metalu przewodzącego z wykończeniem odpornym na korozję dla niezawodnego przewodzenia
• Środowisko pracy: przeznaczone do stosowania wewnątrz budynków przemysłowych; odpowiednie do środowisk szaf sterowniczych i maszyn
• Trwałość mechaniczna: zaprojektowane do wielokrotnych cykli łączenia i rozłączania typowych dla prac konserwacyjnych

Sposób użycia

Zamontuj obudowę Han 5 w odpowiednim otworze panelowym lub obudowie współpracującej i zamocuj ją, używając zalecanego sprzętu montażowego. Wybierz i zmontuj wkładki modułowe pasujące do wymaganych typów styków zasilających i sygnałowych, a następnie wsuń je do obudowy zgodnie z instrukcją montażu producenta. Zarób przewody na stykach wkładek, stosując określoną metodę podłączenia (zagniatanie, śruba lub lutowanie, w zależności od wariantu), zapewnij właściwe poprowadzenie kabli i odciążenie przewodów, następnie złącz połówki złącza, aż mechaniczny zatrzask się zaskoczy, ustanawiając połączenia elektryczne.

Zalecenia

Przestrzegaj instrukcji montażu Harting i wartości momentów dokręcania dla podłączeń styków, aby zapewnić pracę z prądem znamionowym. Po zmontowaniu sprawdź osadzenie i zablokowanie styków. W środowiskach zapylonych lub wilgotnych przeprowadzaj rutynowe przeglądy. W razie potrzeby używaj kompatybilnych obudów współpracujących i uszczelek, aby zachować stopień ochrony i zmniejszyć ryzyko zanieczyszczenia lub naprężeń mechanicznych.
