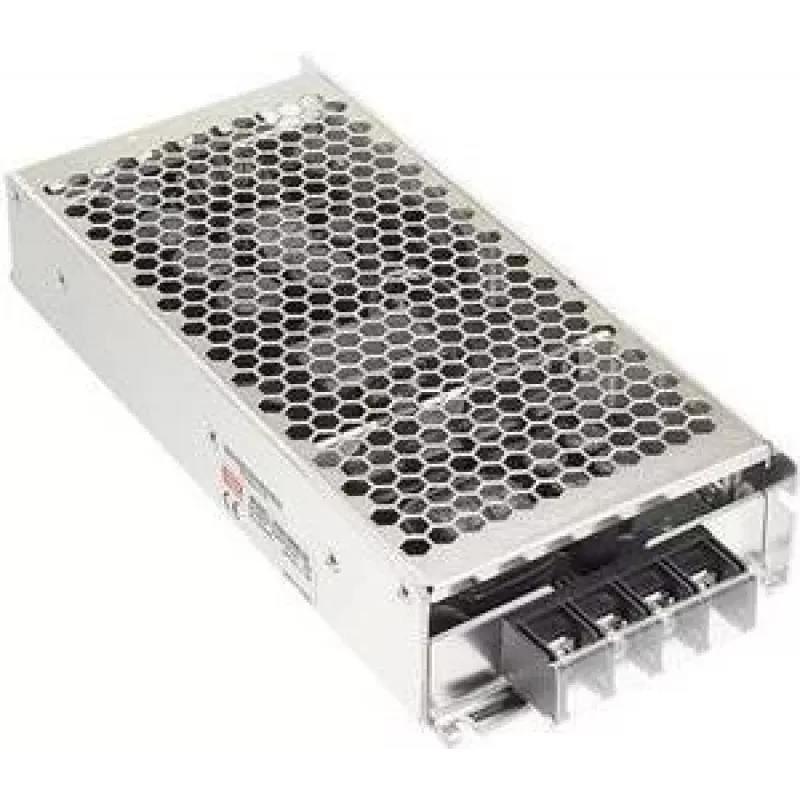

Przetwornica DC-DC / inwerter Mean Well RSD-300E-48 — 300 W, wejście 25,2–46,8 V, wyjście 48 V, wymiary 97×216×40 mm

Mean Well RSD-300E-48 to zamknięta przetwornica DC-DC o mocy 300 W, zapewniająca stabilizowane napięcie wyjściowe 48 V z szerokiego zakresu napięć wejściowych DC. Urządzenie przyjmuje nominalne napięcia wejściowe w określonym zakresie do instalacji pojazdowych i stacjonarnych i dostarcza stabilne napięcie wyjściowe +48 V przy prądzie do 5,7 A. Zamknięta w kompaktowej metalowej obudowie o wymiarach 97×216×40 mm, ta przetwornica jest przeznaczona do zastosowań przemysłowych i telekomunikacyjnych, gdzie wymagane jest niezawodne zasilanie 48 V. Konstrukcja zapewnia wysoką izolację między wejściem a wyjściem oraz spełnia odpowiednie dyrektywy bezpieczeństwa i środowiskowe.

Zalety

Przetwornica obsługuje szeroki zakres napięć wejściowych DC, co ułatwia integrację z różnymi systemami akumulatorowymi i zasilaczami DC. Jej kompaktowa metalowa obudowa gwarantuje wytrzymałość mechaniczną i skuteczne odprowadzanie ciepła przy ciągłej pracy 300 W. Urządzenie jest zgodne z RoHS i normą kolejową EN50155, a także posiada wysoką izolację wejście-wyjście, co poprawia ochronę systemu i zmniejsza ryzyko zakłóceń.

Zastosowanie

• Zasilanie sprzętu telekomunikacyjnego 48 V i urządzeń sieciowych
• Ładowanie i podtrzymywanie systemów akumulatorowych 48 V w pojazdach i instalacjach stacjonarnych
• Konwersja DC-DC w taborze kolejowym i zastosowaniach kolejowych zgodnych z EN50155
• Przemysłowe systemy sterowania i panele automatyki wymagające stabilizowanego zasilania 48 V

Kluczowe parametry

• Moc wyjściowa: 300 W ciągła
• Zakres napięcia wejściowego: 25,2–46,8 V nominalnego (typowe okno robocze)
• Napięcie wyjściowe: +48 V DC, prąd do 5,7 A
• Izolacja: 4000 V DC izolacji wejście-wyjście
• Współczynnik kształtu: zamknięta metalowa obudowa, wymiary 97 × 216 × 40 mm
• Normy: zgodność z RoHS i normą kolejową EN50155

Sposób użycia

Zainstaluj przetwornicę w wentylowanym miejscu i przymocuj ją, korzystając z odpowiednich punktów montażowych kompatybilnych z metalową obudową. Podłącz przewody wejściowe DC, zachowując polaryzację i upewniając się, że napięcie wejściowe mieści się w określonym zakresie. Podłącz wyjście 48 V do obciążenia odpowiednim okablowaniem i zabezpieczeniem nadprądowym dostosowanym do znamionowego prądu wyjściowego. Przed włączeniem zasilania sprawdź poprawność uziemienia i izolacji. Odczekaj, aż urządzenie osiągnie stabilną temperaturę roboczą, i sprawdź napięcie wyjściowe pod obciążeniem, aby potwierdzić prawidłowe działanie.

Zalecenia

Aby zmaksymalizować żywotność i zapewnić niezawodną pracę, unikaj długotrwałego działania w temperaturach otoczenia przekraczających wartości znamionowe, zapewnij odpowiednią wentylację lub wymuszone chłodzenie w ciasnych instalacjach oraz chroń urządzenie przed przepięciami i odwrotną polaryzacją. Regularnie sprawdzaj połączenia i rozważ dodanie zabezpieczeń przeciwprzepięciowych po stronie wejściowej w środowiskach, gdzie występują częste zakłócenia elektryczne.
