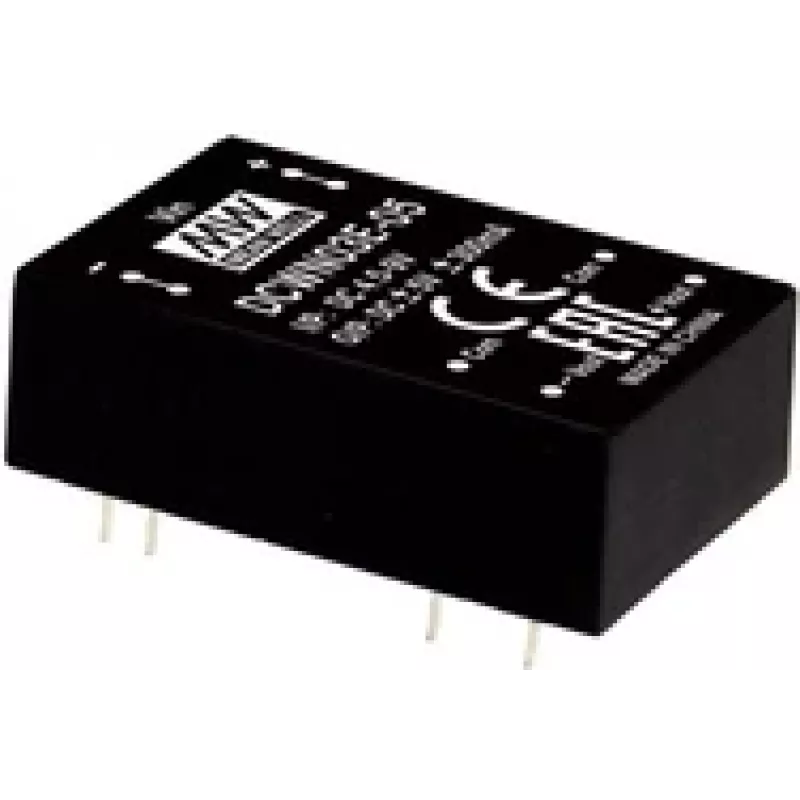

Przetwornica DC/DC mean well DCWN03A-15, 3 W, wejście 9–18 V, wyjście 100 mA, 20,3×31,8×10,2 mm

Mean Well DCWN03A-15 to kompaktowa przetwornica DC/DC o mocy 3 W, zaprojektowana do zastosowań wymagających niezawodnego izolowanego zasilania w małej obudowie. Dzięki zakresowi wejściowemu 9–18 V i stałemu prądowi wyjściowemu 100 mA moduł ten zapewnia stabilną konwersję napięcia i izolację galwaniczną odpowiednią dla elektroniki wbudowanej, czujników i modułów komunikacyjnych. Jego wymiary 20,3 × 31,8 × 10,2 mm umożliwiają integrację w projektach o ograniczonej przestrzeni oraz w przemysłowych układach sterowania, gdzie przestrzeń na płytce i zarządzanie ciepłem są ograniczone.

Zalety

Przetwornica łączy niski profil z izolacją między wejściem a wyjściem, oferując bezpieczeństwo i redukcję szumów w środowiskach z sygnałami mieszanymi. Niska moc znamionowa i stały prąd wyjściowy sprawiają, że urządzenie jest przewidywalne i łatwe w integracji bez skomplikowanej regulacji. Kompaktowe wymiary i znormalizowany układ wyprowadzeń upraszczają montaż na PCB i umiejscowienie mechaniczne w niewielkich obudowach.

Zastosowanie

• Izolowane zasilanie czujników i przetworników
• Zasilanie modułów komunikacyjnych i interfejsów radiowych
• Systemy wbudowane i peryferia mikrokontrolerów
• Przemysłowe układy sterowania wymagające izolacji galwanicznej
• Projekty zasilane bateriami lub o ograniczonej przestrzeni z wejściem 9–18 V

Kluczowe specyfikacje

• Moc wyjściowa: 3 W
• Zakres napięcia wejściowego: 9–18 V DC
• Prąd wyjściowy: stały 100 mA
• Izolacja: izolacja wejścia od wyjścia (izolacja galwaniczna)
• Wymiary obudowy: 20,3 × 31,8 × 10,2 mm
• Moduł niskoprofilowy, do montażu na PCB

Sposób użycia

Zamontuj moduł na płytce drukowanej zgodnie z zalecanym rozmieszczeniem wyprowadzeń producenta i przed podaniem zasilania upewnij się, że polaryzacja wejścia jest prawidłowa. Podłącz wejście do stabilnego źródła 9–18 V DC, a izolowane wyjście poprowadź do obwodu docelowego wymagającego zasilania 100 mA. Zapewnij odpowiednie odstępy izolacyjne na płytce wokół modułu, aby zachować właściwości izolacji. Weź pod uwagę miejsce montażu dla odprowadzania ciepła; mimo niskiej mocy, przy wysokiej temperaturze otoczenia zapewnij pewien przepływ powietrza lub ścieżkę termiczną do płytki.

Zalecenia

Sprawdź wymagania dotyczące napięcia wejściowego i prądu wyjściowego przetwornicy w odniesieniu do aplikacji docelowej. Zastosuj filtrację wejściową i zabezpieczenie przed przepięciami, jeśli źródło jest zakłócone lub narażone na skoki napięcia. Podczas użytkowania w środowiskach przemysłowych postępuj zgodnie z zalecanymi praktykami projektowania izolacji i uziemienia, aby zminimalizować sprzężenia szumowe i zapewnić niezawodne działanie.
