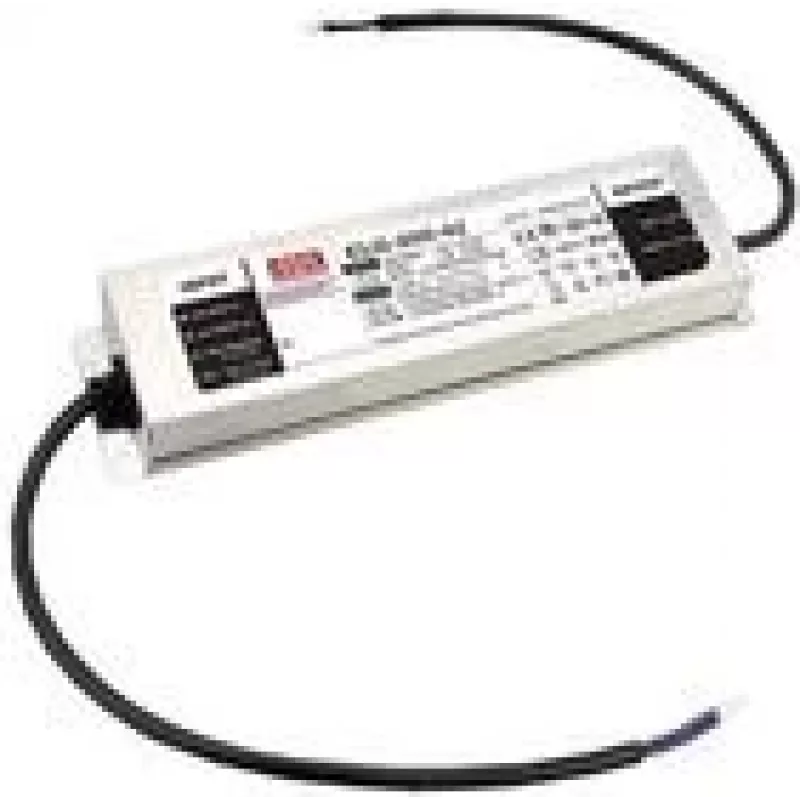

Sterownik LED MEAN WELL ELG-200-24B-3Y Moc wyjściowa 200 W IP20

Zasilacz LED AC-DC MEAN WELL ELG-200-24B-3Y z pojedynczym wyjściem, zapewniający zarówno stałe napięcie, jak i stały prąd (CV+CC) z aktywną korekcją współczynnika mocy (PFC), przeznaczony do napięcia wyjściowego 24 VDC przy prądzie do 8,4 A. Posiada trójprzewodowe wejście AC, wyjście kablowe i obsługuje ściemnianie za pomocą sygnału 0–10 VDC lub PWM/rezystancyjnego. Urządzenie jest przeznaczone do wewnętrznych zastosowań oświetleniowych i oferuje praktyczne wymiary umożliwiające integrację z oprawami lub obudowami.

Zalety

Zasilacz LED zapewnia łączne wyjście CV i CC dla stabilnej pracy diod LED oraz zawiera korekcję współczynnika mocy, co poprawia efektywność energetyczną w sieci AC. Obsługuje wiele metod ściemniania (0–10 VDC i PWM/rezystancyjne) oraz dostarcza prąd wyjściowy 8,4 A przy 24 VDC, odpowiedni dla obciążeń o mocy 200 W. Wyjście kablowe i kompaktowa obudowa upraszczają instalację w systemach oświetlenia wewnętrznego.

Zastosowanie

• Oprawy oświetleniowe LED wewnętrzne wymagające zasilania 24 VDC
• Liniowe listwy LED i modułowe panele LED do 200 W
• Aplikacje wymagające sterowania ściemnianiem 0–10 V lub PWM

Kluczowe specyfikacje

• Marka: mean well
• Model (MPN): ELG-200-24B-3Y
• Napięcie wyjściowe: 24 VDC
• Prąd wyjściowy: 8,4 A
• Moc wyjściowa: 200 W
• Zakres napięcia wejściowego: 100–305 VAC
• Ściemnianie: 0–10 VDC lub PWM/rezystancyjne
• Stopień ochrony: IP20 (dane produktu) — uwaga: źródło podaje IP67 dla wyjścia kablowego; należy stosować stopień ochrony IP20 zgodnie z danymi produktu

Jak używać

Podłącz trójprzewodowe wejście AC do kompatybilnego źródła zasilania w zakresie 100–305 VAC, przestrzegając lokalnych standardów okablowania. Podłącz przewody wyjściowe 24 VDC do obciążenia LED, upewniając się, że całkowite obciążenie nie przekracza 200 W lub 8,4 A. Użyj dostarczonych terminali ściemniania, aby kontrolować jasność za pomocą sterownika 0–10 VDC lub kompatybilnego urządzenia ściemniającego PWM/rezystancyjnego. Zamontuj zasilacz w odpowiedniej oprawie wewnętrznej lub obudowie odpowiadającej stopniowi ochrony IP20.

Zalecenia

Zainstaluj zasilacz w suchym, wentylowanym miejscu wewnętrznym i zapewnij odpowiednie chłodzenie oraz odciążenie przewodów wyjściowych. Sprawdź kompatybilność urządzeń sterujących ściemnianiem i potwierdź, że całkowite obciążenie LED mieści się w określonych limitach, aby uniknąć przegrzania lub skrócenia żywotności.
