Przetwornica DC-DC MEAN WELL NID65-24 — 65 W, wyjście 24 V, wejście 30–53 V, RoHS, kompaktowa 26×50,8×11 mm

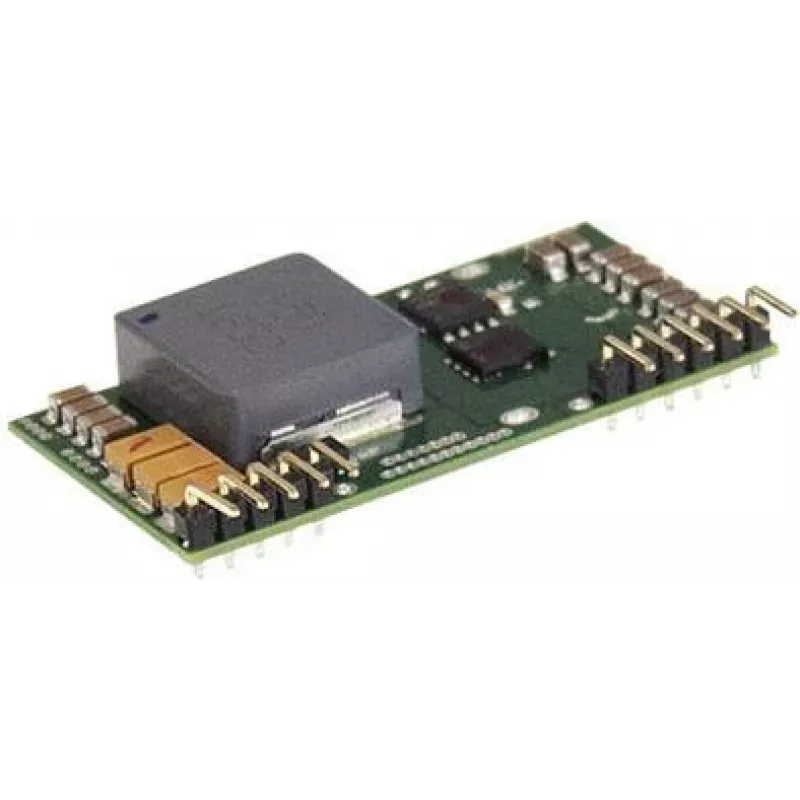

MEAN WELL NID65-24 to kompaktowa przetwornica DC-DC dostarczająca 65 W mocy z regulowanym napięciem wyjściowym 24 V. Zaprojektowana jako nieizolowany moduł typu open-frame do montażu na płytce drukowanej w obudowie SIP, akceptuje szeroki zakres napięcia wejściowego 30–53 V DC i zapewnia prąd wyjściowy do 2,7 A. Urządzenie posiada pilotów ON/OFF i ma wymiary odpowiednie do instalacji o ograniczonej przestrzeni na płytce: 26 × 50,8 × 11 mm. Spełnia wymagania RoHS i jest przeznaczona do zastosowań w sterowaniu przemysłowym, systemach wbudowanych i innych wymagających niezawodnej konwersji napięcia stałego na płytkach drukowanych.

Zalety

Przetwornica oferuje wysoką gęstość mocy w bardzo małej obudowie, umożliwiając konwersję mocy tam, gdzie przestrzeń jest ograniczona. Szeroki zakres napięcia wejściowego 30–53 V dostosowuje się do typowych napięć w pojazdach, telekomunikacji i przemyśle, a regulowane napięcie wyjściowe 24 V zapewnia stabilne zasilanie dla podłączonych układów elektronicznych. Obudowa SIP do montażu na PCB ułatwia integrację w projektach na poziomie płytki, a funkcja zdalnego załączania/wyłączania umożliwia zewnętrzne sterowanie sekwencjonowaniem zasilania i oszczędzaniem energii. Zgodność z RoHS wspiera projekty przyjazne dla środowiska.

Zastosowanie

• Systemy sterowania przemysłowego i moduły PLC
• Linie zasilania komputerów wbudowanych i jednopłytkowych
• Sprzęt telekomunikacyjny i urządzenia sieciowe
• Systemy z podtrzymaniem bateryjnym i elektronika pojazdowa z magistralami 30–53 V
• Projekty PCB o ograniczonej przestrzeni i modułowe zespoły zasilania

Kluczowe parametry

• Napięcie wyjściowe: 24 V DC
• Maksymalna moc wyjściowa: 65 W
• Maksymalny prąd wyjściowy: 2,7 A
• Zakres napięcia wejściowego: 30–53 V DC
• Topologia: nieizolowana przetwornica DC-DC (open-frame)
• Rodzaj obudowy: SIP, montaż na PCB
• Wymiary: 26 × 50,8 × 11 mm
• pilotów: wyprowadzenie ON/OFF do zewnętrznego załączania/wyłączania
• Zgodność środowiskowa: RoHS

Sposób użycia

Zamontuj moduł bezpośrednio na płytce drukowanej zgodnie z zalecanym rozmieszczeniem wyprowadzeń i wytycznymi lutowania producenta. Podłącz zasilanie wejściowe w zakresie 30–53 V DC do odpowiednich wyprowadzeń wejściowych, a regulowane napięcie 24 V pobierz z wyprowadzeń wyjściowych, przestrzegając biegunowości. Użyj zdalnego sterowania ON/OFF, aby włączyć lub wyłączyć wyjście podczas sekwencjonowania zasilania; upewnij się, że sygnał sterujący spełnia określone poziomy logiczne przetwornicy. Zapewnij odpowiednie zarządzanie cieplne na PCB przy ciągłej pracy z pełnym obciążeniem oraz zaprojektuj filtrowanie wejścia/wyjścia i ochronę przed przepięciami zgodnie z wymaganiami aplikacji.

Zalecenia

W celu zapewnienia niezawodnej pracy długoterminowej, utrzymuj napięcie wejściowe w określonym zakresie i unikaj długotrwałej pracy przy maksymalnej temperaturze otoczenia bez odpowiedniego chłodzenia na poziomie PCB. Zastosuj właściwe odsprzęganie i tłumienie przepięć na liniach wejściowych i wyjściowych oraz postępuj zgodnie z wytycznymi producenta dotyczącymi rozmieszczenia i uziemienia, aby zminimalizować EMI i zapewnić stabilną regulację.
