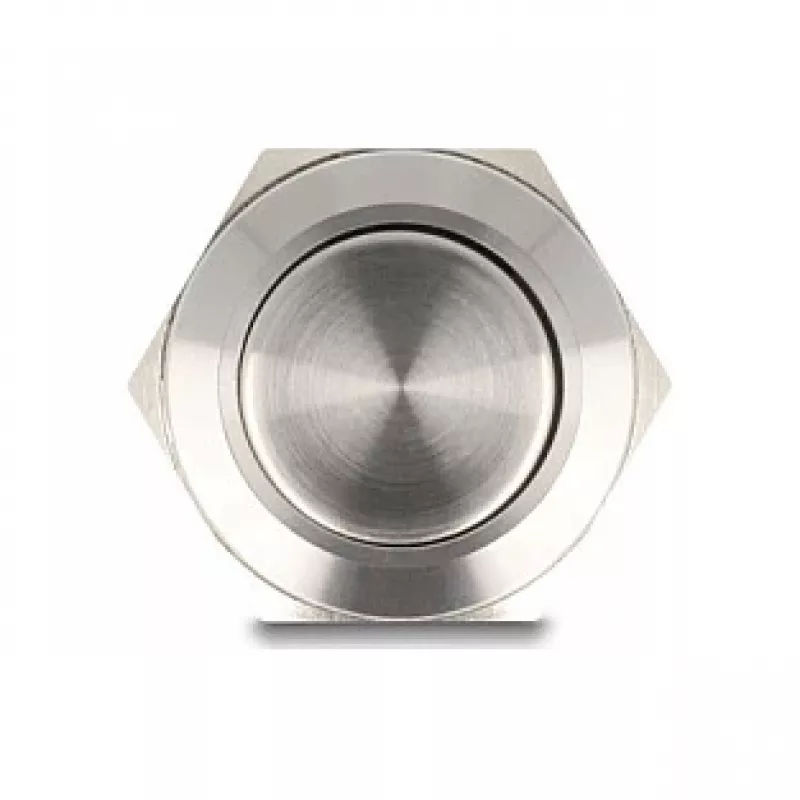

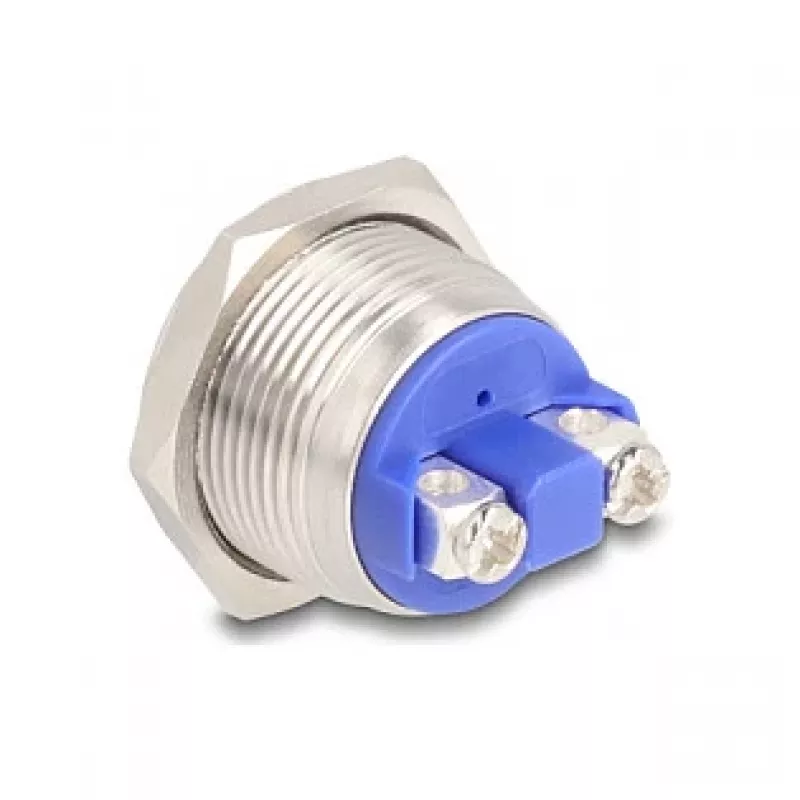

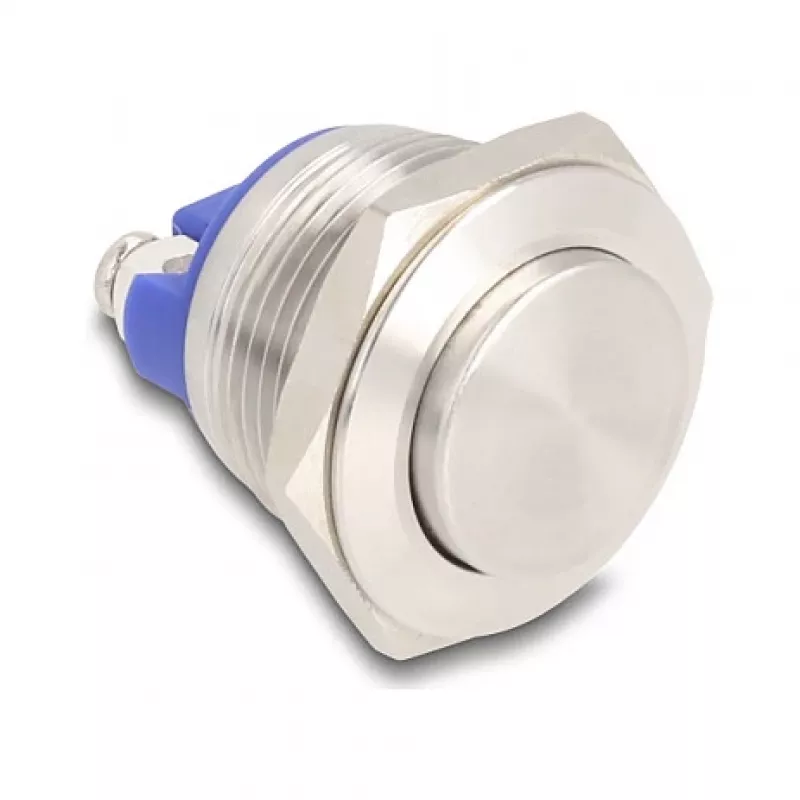

Przycisk DELOCK 22042 19 mm, 2 zaciski śrubowe, montaż panelowy

Przycisk DELOCK 19 mm to panelowy przełącznik sterujący przeznaczony do podstawowego włączania/wyłączania w systemach elektronicznych i elektrycznych. Kompaktowy korpus o średnicy 19 mm pasuje do standardowych otworów montażowych w panelu i zapewnia dwa połączenia za pomocą zacisków śrubowych umożliwiające bezpieczne okablowanie. Przeznaczony do stosowania w szafach sterowniczych, panelach czołowych urządzeń i prostych interfejsach użytkownika, przycisk ten oferuje niezawodne mechaniczne działanie przełączające i prosty montaż.

Zalety

Urządzenie charakteryzuje się kompaktową obudową do ciasnych układów paneli oraz dwoma zaciskami śrubowymi, które umożliwiają pewne połączenia o niskiej rezystancji bez użycia specjalistycznych złączy. Jego panelowy format montażu zapewnia stabilne mechaniczne osadzenie oraz łatwą wymianę i konserwację. Prosta konstrukcja redukuje liczbę potencjalnych punktów awarii i upraszcza okablowanie podczas montażu lub serwisowania.

Zastosowanie

• Podstawowe sterowanie włącz/wyłącz w szafach sterowniczych i panelach elektrycznych
• Interfejsy użytkownika na panelach czołowych maszyn i urządzeń
• Prototypy i stanowiska testowe wymagające ręcznego przełączania
• Małe urządzenia AGD lub sprzęty wymagające trwałego przełącznika mechanicznego

Kluczowe specyfikacje

• Typ montażu: panelowy pod otwór 19 mm
• Rodzaj aktywacji: przycisk (mechaniczny)
• Typ zacisków: dwa zaciski śrubowe do mocowania przewodów
• Rozmiar korpusu: średnica panelowa 19 mm
• Połączenie: stałe połączenia zaciskowe odpowiednie do przewodów linkowych lub drutowych
• Typowe zastosowanie: ręczne przełączanie włącz/wyłącz

Instrukcja użytkowania

Przygotować otwór o średnicy 19 mm w panelu zgodnie z obrysem urządzenia i włożyć korpus przełącznika, aż będzie stabilnie osadzony. Zamocować przełącznik zgodnie z jego mechanizmem mocującym w panelu, a następnie podłączyć przewody zasilające i obciążeniowe do dwóch zacisków śrubowych, dokręcając śruby odpowiednim momentem, aby uniknąć luźnych połączeń. Przed podaniem napięcia roboczego sprawdzić poprawność okablowania i działania mechanicznego. Ze względów bezpieczeństwa instalację należy przeprowadzać przy odłączonym zasilaniu i zgodnie z obowiązującymi normami elektrycznymi.

Zalecenia

Stosować przewody o odpowiednim przekroju dostosowanym do przewidywanego natężenia prądu i upewnić się, że śruby zacisków są dokręcone, aby zapobiec iskrzeniu. Unikać narażenia na nadmierną wilgoć lub środowiska korozyjne; w przypadku montażu w takich warunkach należy zapewnić dodatkowe uszczelnienie lub obudowy ochronne. Regularnie sprawdzać połączenia i mechanizm przełącznika w ramach rutynowej konserwacji.
