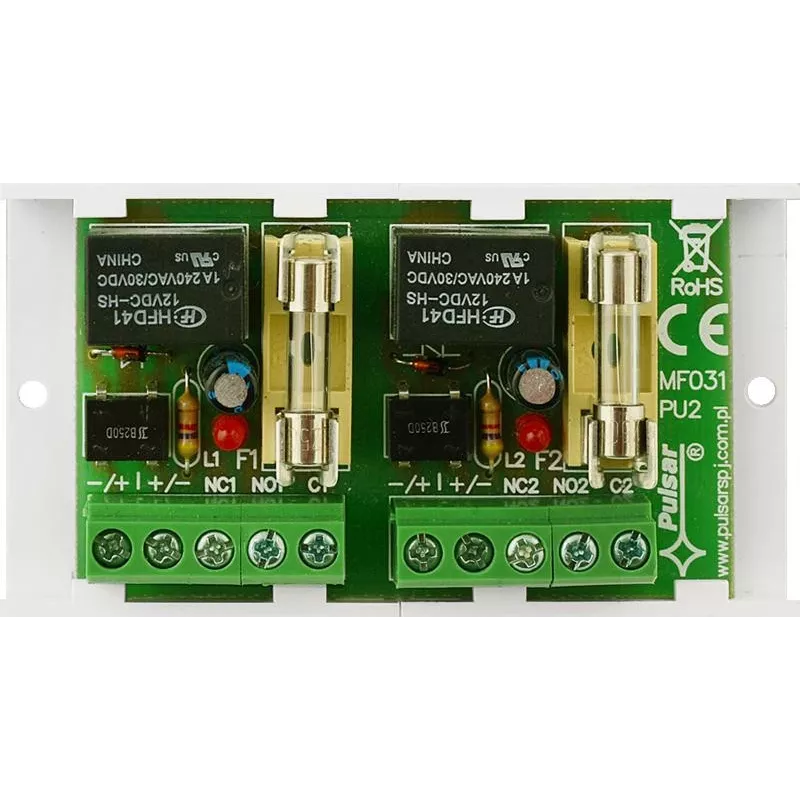

PULSAR AWZ512 Moduł Przekaźnikowy 2x SPDT 12V DC

PULSAR AWZ512 to kompaktowy moduł przekaźnikowy przeznaczony do systemów alarmowych, kontroli dostępu i automatyki. Wyposażony w dwa przekaźniki SPDT ze stykami NO/NC/COM, każdy o obciążalności 1A przy 30V DC lub 50V AC. Moduł zasilany napięciem nominalnym 12V DC (zakres 10-16V DC) i wyposażony w diody LED sygnalizujące stan przekaźników. Wejście wyzwalające aktywne stanem wysokim (10-16V DC). Montaż za pomocą pinów lub taśmy klejącej; połączenia za pomocą zacisków śrubowych.

Zalety

Niezawodne przełączanie z dwoma niezależnymi przekaźnikami SPDT; niski prąd spoczynkowy (10mA); zabezpieczenie wejścia przed zwarciem; kompaktowa konstrukcja ułatwiająca integrację.

Zastosowanie

• Systemy alarmowe
• Panele kontroli dostępu
• Automatyka przemysłowa
• Projekty automatyki domowej

Kluczowe specyfikacje

• Liczba przekaźników: 2
• Typ przekaźnika: SPDT (Single Pole Double Throw)
• Konfiguracja styków: NO/NC/COM
• Napięcie wejściowe (cewki): 10-16V DC
• Nominalne napięcie wejściowe: 12V DC
• Pobór prądu (spoczynkowy): 10mA @ 12V DC
• Pobór prądu (aktywny): 50mA @ 12V DC (oba przekaźniki włączone)
• Maksymalne napięcie styków: 30V DC / 50V AC
• Maksymalny prąd styków: 1A
• Maksymalna moc styków: 30VA
• Napięcie wejścia wyzwalającego: 10-16V DC
• Prąd wejścia wyzwalającego: 10mA
• Typ wyzwalania: Aktywny stan wysoki (dodatnie napięcie)
• Wskaźniki: 2x LED (stan przekaźnika)
• Temperatura pracy: -10°C do +40°C
• Montaż: Piny montażowe / taśma klejąca
• Typ zacisków: Zaciski śrubowe (typu ARK)
• Funkcje ochronne: Zabezpieczenie wejścia przed zwarciem (poprzez rezystory)

Zalecenia

Stosować z regulowanym zasilaczem 12V DC. Upewnić się, że obciążenie nie przekracza 1A lub 30VA na przekaźnik. Nadaje się do przełączania styków suchych.
