Puszka spawów światłowodowych Digitus DN-96321/3

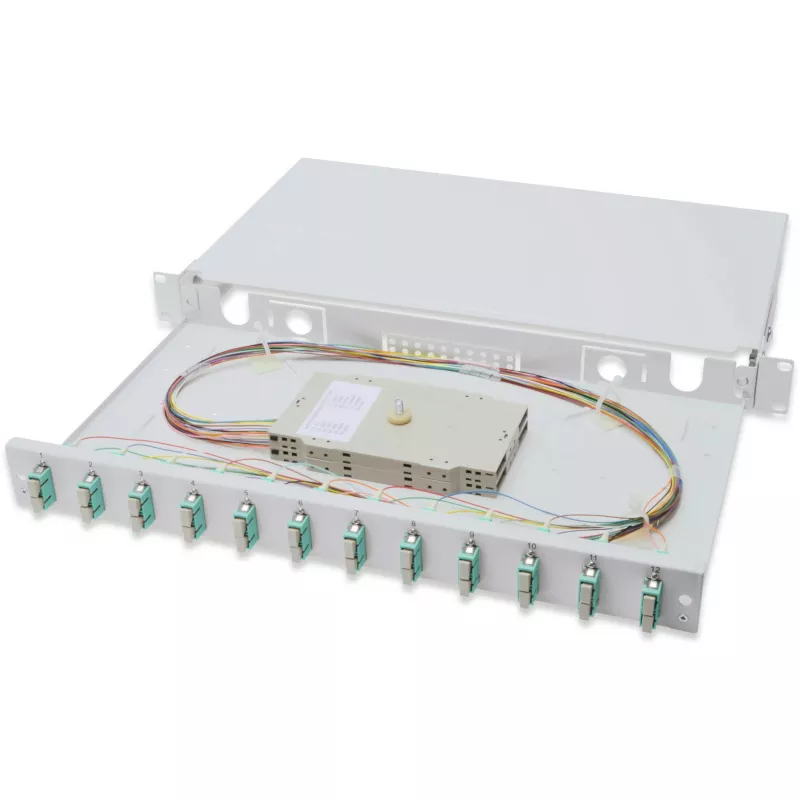

Puszka spawów światłowodowych Digitus DN-96321/3 to jednostka 1U, wstępnie wyposażona puszka spawów przeznaczona dla 12 portów SC duplex (DX) i kompatybilna ze światłowodem wielomodowym OM3. Umieszczona w niezawodnej obudowie stalowej, zawiera kasetę spawów, kolorowe pigtaile i złącza SC, zapewniając kompaktowe i chronione rozwiązanie do organizowania i zakańczania spawów światłowodowych w szafach rack lub instalacjach naściennych.

Zalety

Urządzenie łączy oszczędzającą miejsce obudowę 1U z solidną stalową obudową zapewniającą ochronę mechaniczną i kompatybilność z szafami rack. Wstępnie zainstalowane komponenty – kaseta spawów, kolorowe pigtaile i złącza SC DX – skracają czas montażu na miejscu i upraszczają wdrożenie. Kompatybilność ze światłowodem OM3 zapewnia wydajność odpowiednią dla sieci wielomodowych krótkiego zasięgu, a układ 12x SC DX obsługuje typowe połączenia duplex.

Zastosowanie

• Centra danych i serwerownie do zarządzania światłowodami
• Szafy telekomunikacyjne i instalacje rack
• Konsolidacja patchowania i spawów w okablowaniu strukturalnym
• Łącza sieci wielomodowych krótkiego zasięgu wykorzystujące światłowód OM3

Kluczowe specyfikacje

• Model: Digitus DN-96321/3
• Format: 1U puszka spawów do montażu w rack
• Typ złącza: 12 × złącza SC duplex (DX)
• Zawartość: kaseta spawów, kolorowe pigtaile, złącza
• Typ światłowodu: OM3 wielomodowy
• Materiał obudowy: stal
• Wymiary opakowania (szer. × gł.): 315 mm × 515 mm
• Marka: DIGITUS
• MPN: DN-96321/3, EAN: 4016032278351

Sposób użycia

Zamontuj puszkę spawów 1U w standardowej szafie 19-calowej lub odpowiednim uchwycie ściennym. Poprowadź przychodzące kable światłowodowe do punktów wejściowych z tyłu lub z boku, zabezpiecz je przed naprężeniem i przygotuj światłowody do spawania zgodnie ze standardowymi procedurami spawania światłowodów. Umieść spawy w dołączonej kasecie spawów i poprowadź pigtaile do złączy SC DX na panelu przednim w celu patchowania. Zamknij pokrywę i upewnij się, że kable są zabezpieczone, aby zapobiec zginaniu poniżej określonego promienia gięcia.

Zalecenia

Z włóknami światłowodowymi obchodź się ostrożnie i przestrzegaj najlepszych praktyk branżowych dotyczących czyszczenia, zdejmowania izolacji i spawania. Używaj odpowiednich narzędzi do światłowodu wielomodowego OM3 i zachowuj minimalne promienie gięcia, aby zachować wydajność optyczną. Po instalacji zweryfikuj połączenia za pomocą miernika mocy optycznej lub źródła światła.
