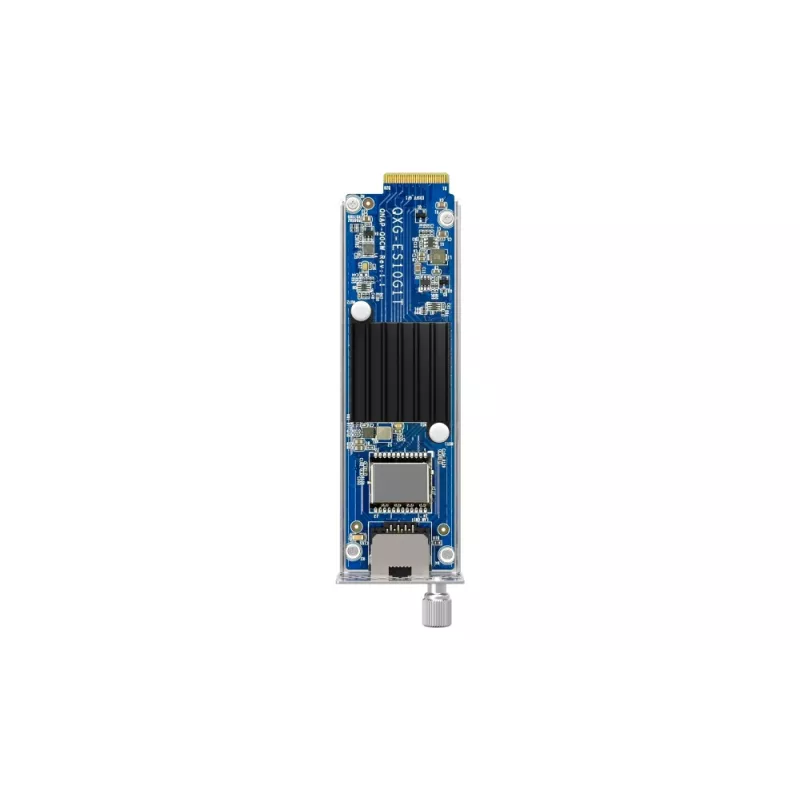

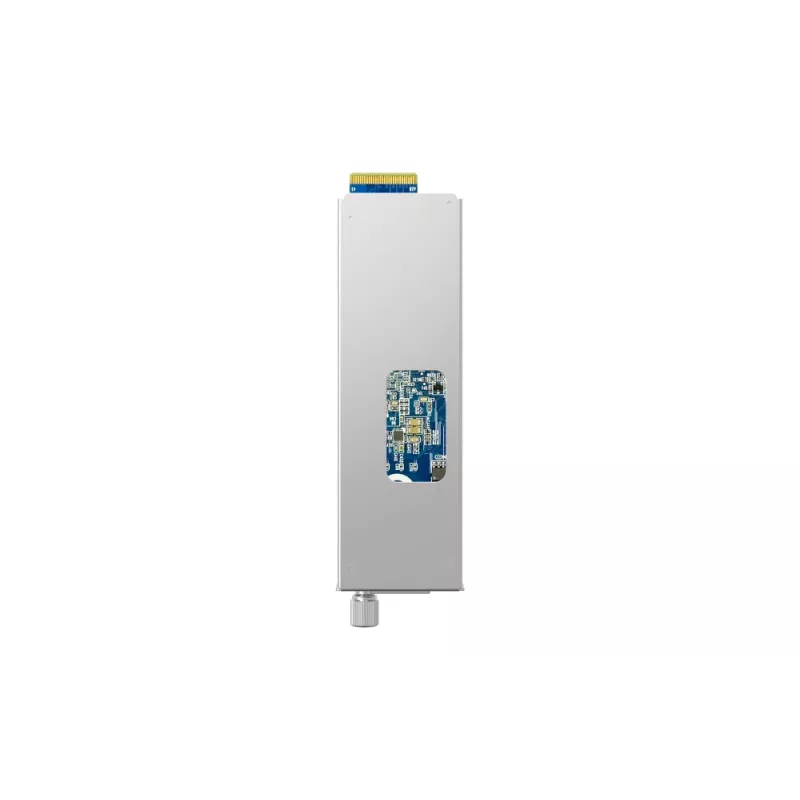

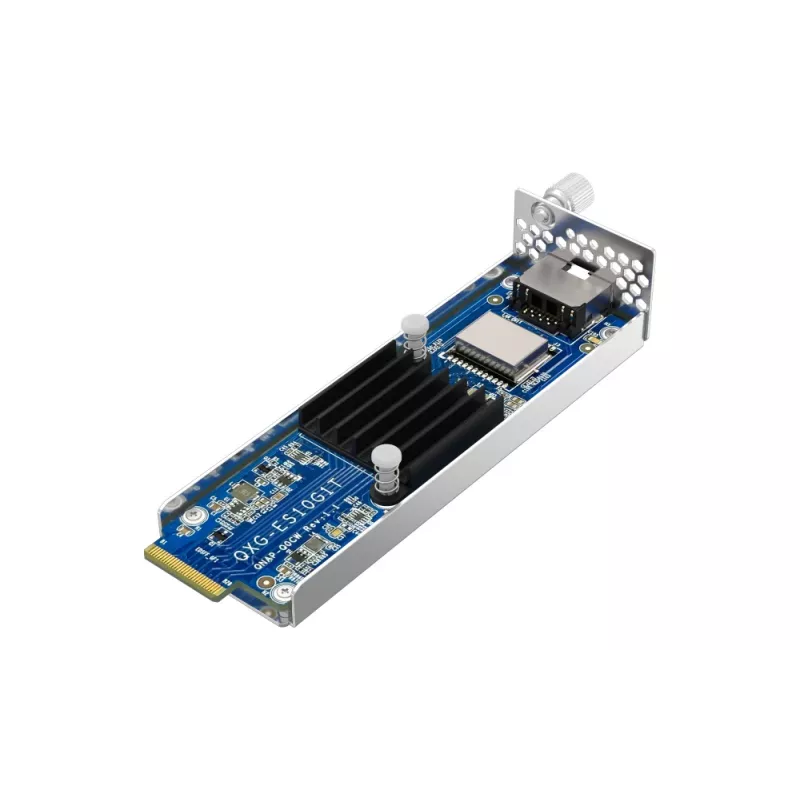

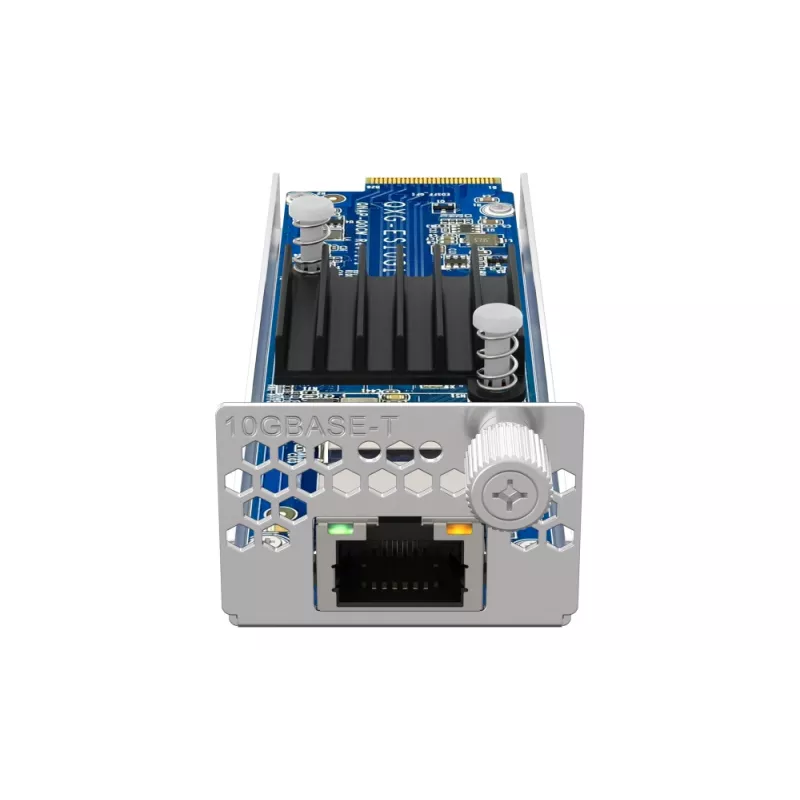

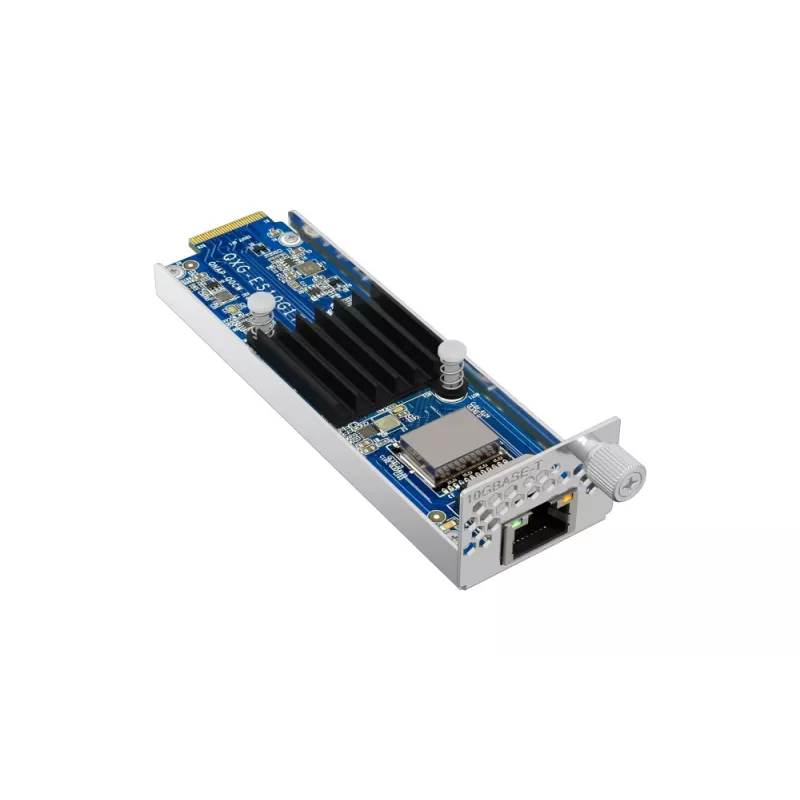

QNAP QXG-ES10G1T E1.S Moduł LAN sieciowy moduł nadawczo-odbiorczy 10000 Mbit/s RJ-45

Moduł QNAP QXG-ES10G1T to kompaktowy moduł rozszerzeń sieciowych E1.S wyposażony w kontroler Marvell® Scalable mGig AQC113 zapewniający szybką transmisję 10GbE przez port RJ-45. Zaprojektowany do systemów NAS, moduł obsługuje wiele prędkości sieci LAN i można go zainstalować bez użycia narzędzi dzięki formie montażu za pomocą śruby ręcznej, co umożliwia łatwe zwiększanie przepustowości sieci.

Zalety

Moduł obsługuje pięć prędkości sieci LAN (10G/5G/2.5G/1G/100M), aby dostosować się do różnych wymagań sieciowych, i jest zgodny ze standardami IEEE 802.3an oraz IEEE 802.3bz. Łączność PCIe Gen3 x4 zapewnia do 32 Gbps przepustowości transferu hosta. Kompaktowa obudowa w formacie E1.S oraz konstrukcja z ręczną śrubą umożliwiają prosty montaż w zgodnych jednostkach NAS, a interfejs RJ-45 umożliwia integrację z istniejącą infrastrukturą sieci miedzianej.

Zastosowanie

• Aktualizacja systemów pamięci masowej NAS do łączności 10GbE lub multi-gigabitowej
• Tworzenie wysoko przepustowych sieci lokalnych dla małych i średnich przedsiębiorstw
• Łączenie z przełącznikami QNAP 10GbE w celu przyspieszenia operacji pamięci masowej i kopii zapasowych

Kluczowe dane techniczne

• Model: QNAP QXG-ES10G1T (moduł E1.S)
• Kontroler: Marvell® Scalable mGig AQC113
• Interfejs: RJ-45, 10G/5G/2.5G/1G/100M
• Maksymalna szybkość transmisji danych: 10000 Mbit/s
• PCIe: PCIe Gen3 x4 (do 32 Gbps)
• Standardy: IEEE 802.3an, IEEE 802.3bz
• Kolor / wykończenie: Niebieski, stal nierdzewna

Jak używać

Wyłącz zgodny serwer NAS i włóż moduł QXG-ES10G1T do przeznaczonego gniazda E1.S. Zabezpiecz moduł za pomocą zintegrowanej śruby ręcznej, aby zakończyć instalację bez użycia narzędzi. Po ponownym włączeniu serwera NAS skonfiguruj ustawienia sieciowe w interfejsie zarządzania NAS, aby wybrać żądaną prędkość sieci LAN i włączyć połączenie 10GbE lub multi-gigabitowe. Podłącz port RJ-45 do zgodnego przełącznika lub routera przy użyciu standardowego okablowania Cat5e/Cat6/Cat6a odpowiedniego dla wybranej prędkości.

Zalecenia

Aby uzyskać optymalną wydajność przy prędkościach 10GbE, używaj okablowania Cat6a lub wyższego i połącz moduł z zgodnym przełącznikiem QNAP 10GbE. Zweryfikuj obsługę oprogramowania sprzętowego i sterowników NAS dla kontrolera AQC113 oraz zapewnij odpowiednią wentylację dla trwałej pracy z wysoką przepustowością.
