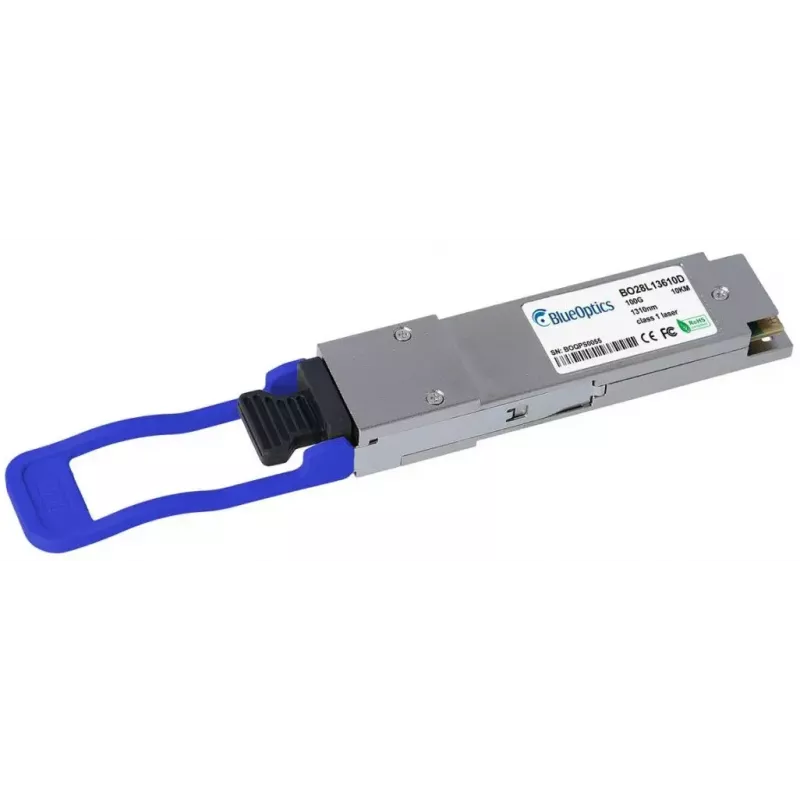

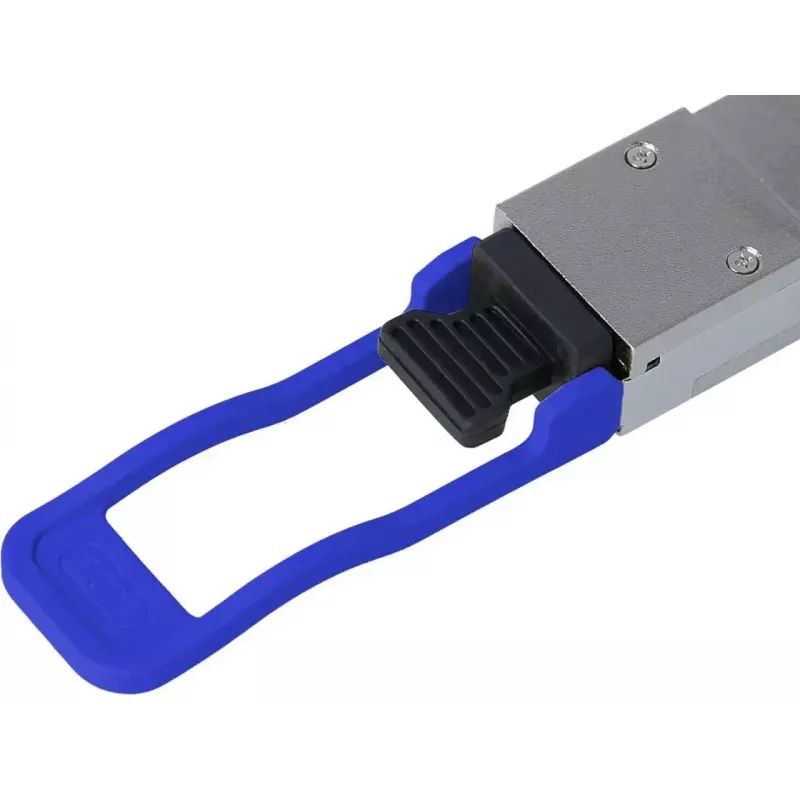

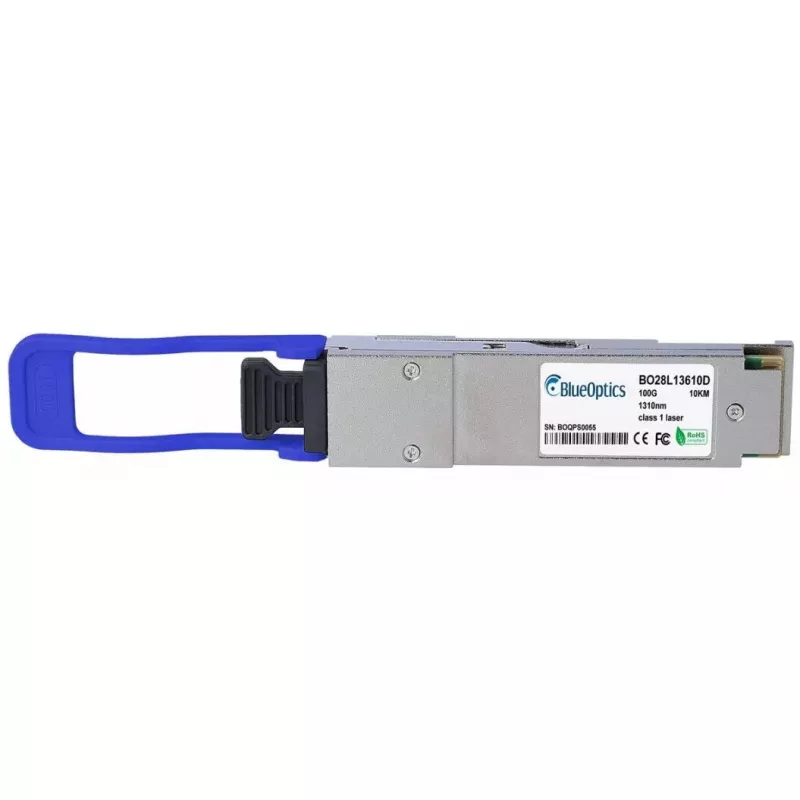

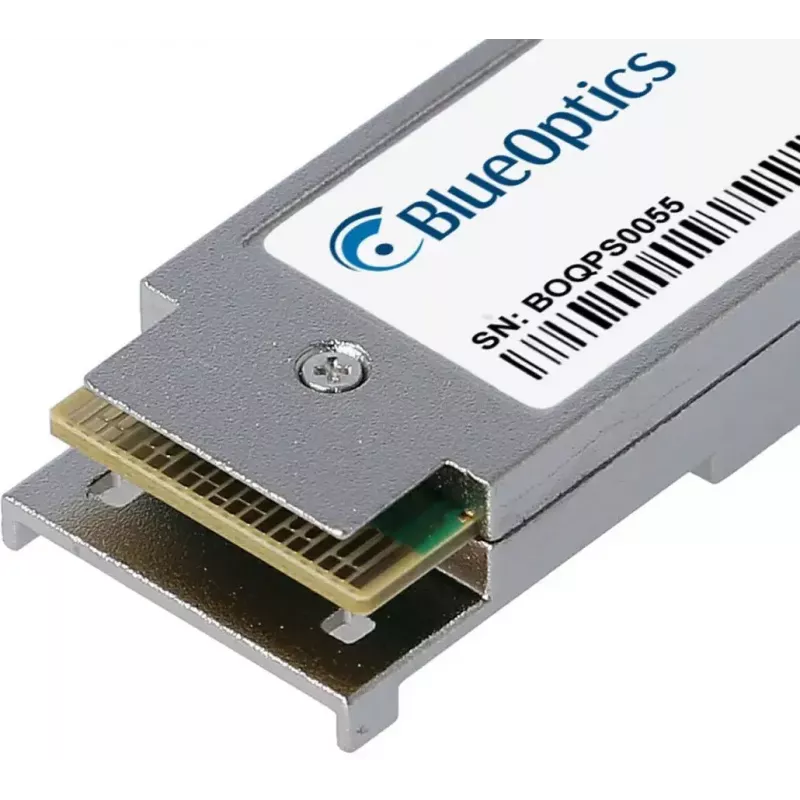

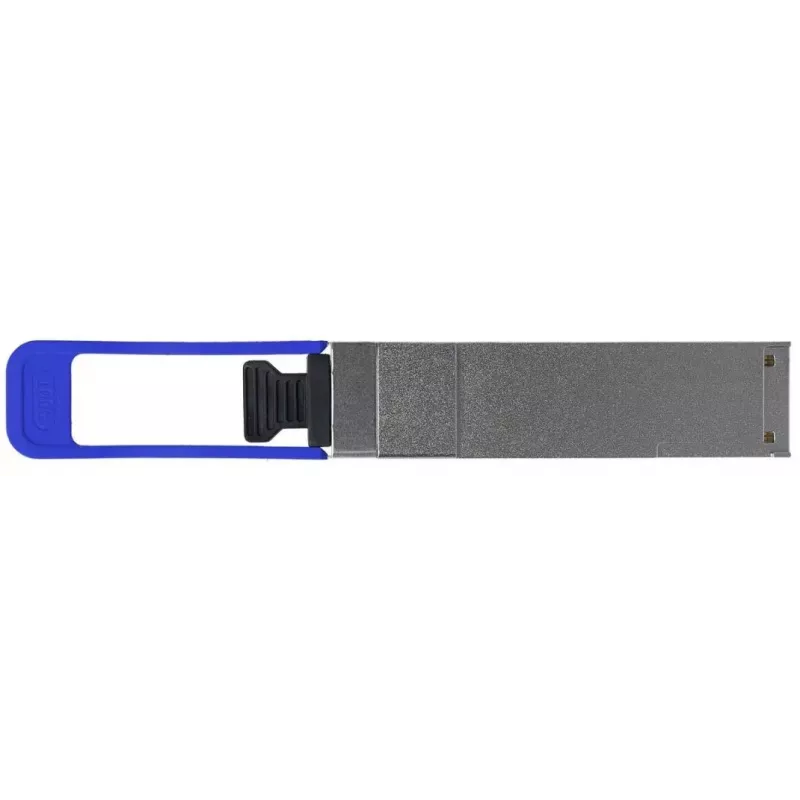

QSFP transceiver BlueOptics QSFP-100G-LR4-C-BO 10000m Aluminium

BlueOptics QSFP-100G-LR4-C-BO to moduł transceivera światłowodowego QSFP28 zaprojektowany do długodystansowych łączy optycznych 100GBASE-LR4. Umieszczony w aluminiowej obudowie i ważący około 40 g, moduł obsługuje transmisję po światłowodzie jednomodowym na odległość do 10 000 metrów i wykorzystuje złącze duplex LC. Wykorzystuje czterodługofalowy nadajnik i odbiornik CWDM, aby przenosić do 100 Gbit/s przez standardowe łącza LR4 i jest odpowiedni do stosowania w kompatybilnych przełącznikach sieciowych, routerach i systemach pamięci masowej, które obsługują transceivery w formacie QSFP-100G-LR4-C.

Zalety

Moduł jest zgodny ze specyfikacjami mechanicznymi i optycznymi QSFP28 zgodnymi z MSA i zapewnia interoperacyjność z urządzeniami obsługującymi typ QSFP-100G-LR4-C. Jego aluminiowa obudowa zapewnia wytrzymałość mechaniczną przy zachowaniu niskiej wagi. Zbudowany z wykorzystaniem standardowych komponentów optycznych, transceiver obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające raportowanie napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury w celu zdalnego monitorowania i rozwiązywania problemów. Konstrukcja obsługuje szybkie aplikacje Ethernet, Fibre Channel over Ethernet i SDH/SONET przy 100 Gbit/s na duże odległości.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł QSFP-100G-LR4-C-BO do kompatybilnego gniazda QSFP28 w docelowym przełączniku, routerze lub urządzeniu hosta i zabezpiecz go zgodnie z instrukcjami producenta sprzętu. Podłącz jednomodowe kable krosowe duplex LC o prawidłowej polaryzacji między transceiverami lub przez panel krosowy. Upewnij się, że oprogramowanie układowe i konfiguracja urządzenia hosta obsługują tryb 100GBASE-LR4 oraz, w razie potrzeby, włącz monitorowanie DDM/DOM w interfejsie zarządzania, aby odczytywać wartości diagnostyczne. Podczas obsługi zachowaj standardowe środki ostrożności ESD i eksploatuj moduł wyłącznie w zakresach temperatury i zasilania określonych przez dostawcę systemu.

Zalecenia

Aby uzyskać optymalną wydajność łącza, używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych duplex LC, sprawdź polaryzację włókien i upewnij się, że zdalny koniec obsługuje moduły LR4 QSFP28. Jeśli wymagane jest monitorowanie, sprawdź, czy urządzenie sieciowe udostępnia odczyty DDM/DOM systemowi zarządzania. Po instalacji przeprowadź testy end-to-end w celu weryfikacji poziomów sygnału i statystyk błędów.
