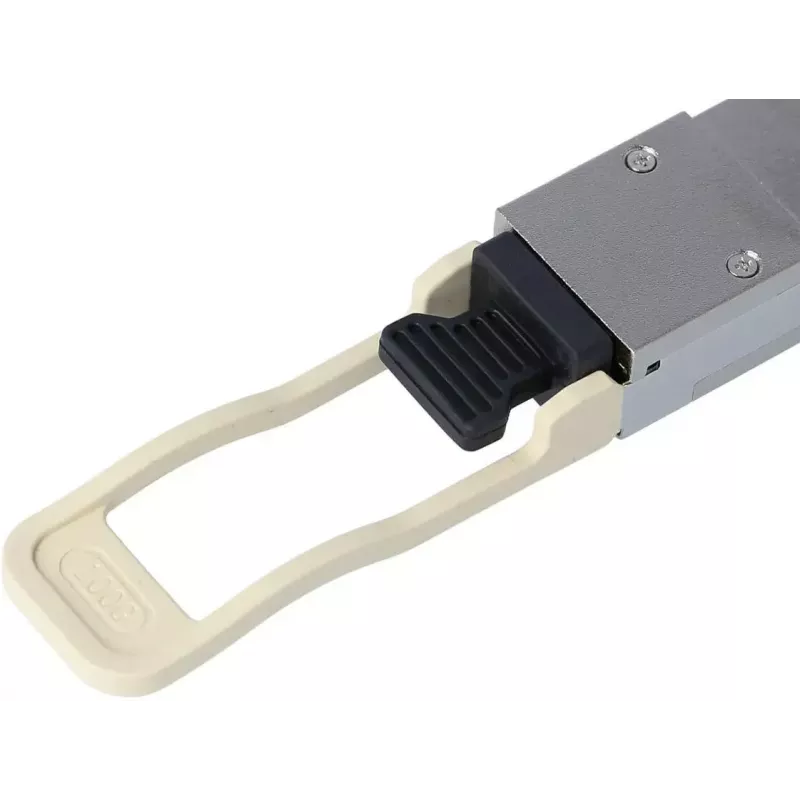

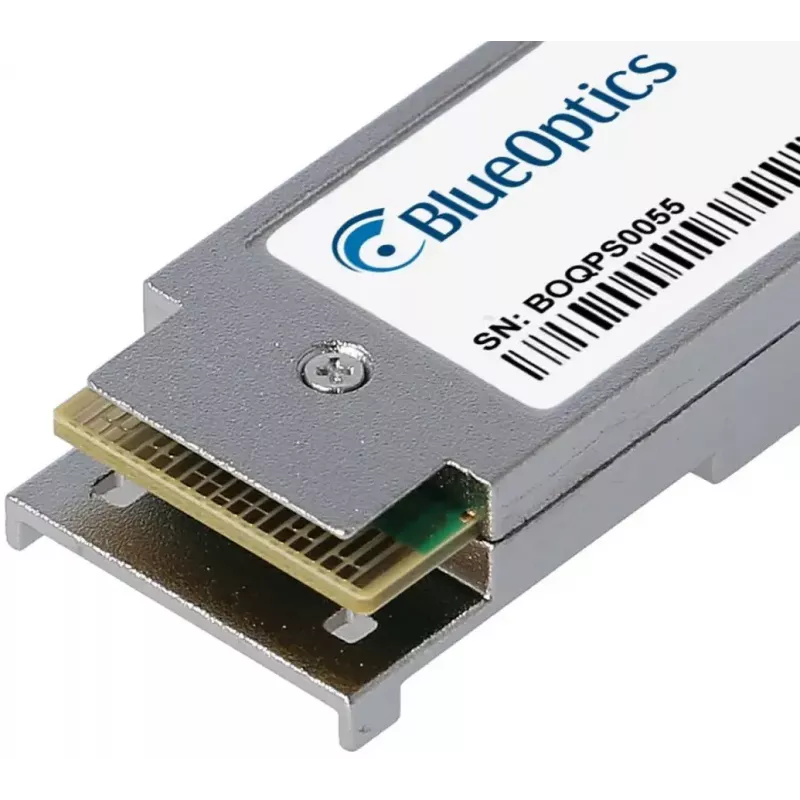

QSFP transceiver Module BlueOptics QSFP-100G-SR4-BO Fiber Optic QSFP28

BlueOptics QSFP-100G-SR4-BO to światłowodowy moduł nadawczo-odbiorczy QSFP28 zaprojektowany do łączy krótkodystansowych 100GBASE-SR4 na światłowodzie wielomodowym. Obudowa aluminiowa o masie około 40 g, wykorzystuje złącze MTP/MPO i obsługuje jednoczesne tory nadawcze i odbiorcze z optyką 850 nm. Moduł spełnia standardy formatu QSFP28 zgodne z MSA i nadaje się do stosowania w przełącznikach centrów danych, routerach i innych urządzeniach sieciowych wysokiej wydajności obsługujących optykę 100GBASE-SR4.

Zalety

transceiver zapewnia optyczną transmisję danych z szybkością 100 Gbit/s na światłowodzie wielomodowym ze złączem MPO/MTP oraz zintegrowaną diagnostykę cyfrową umożliwiającą bieżące monitorowanie napięcia zasilania, prądu polaryzacji lasera, nadawanej i odbieranej mocy optycznej oraz temperatury wewnętrznej. Zbudowany zgodnie ze specyfikacjami MSA, moduł jest kompatybilny z systemami akceptującymi standardową optykę QSFP-100G-SR4 i został wykonany z wysokiej jakości komponentów, aby zapewnić niezawodne działanie i wydłużoną żywotność.

Zastosowanie

• Połączenia krótkiego zasięgu 100G w centrach danych (do zasięgu światłowodu wielomodowego)
• Wysokowydajne łącza przełącznik-przełącznik i przełącznik-serwer
• Fibre Channel over Ethernet i szybka agregacja Ethernet
• Środowiska wymagające okablowania szkieletowego MPO/MTP i optyki równoległe

Kluczowe specyfikacje

• Format: QSFP28 (QSFP transceiver Module)
• Szybkość transmisji danych: 100 Gbit/s (100GBASE-SR4)
• Długość fali optycznej: 850 nm (Tx/Rx)
• Typ złącza: MTP/MPO
• Typ światłowodu: Światłowód wielomodowy (optyka równoległa)
• Materiał i kolor obudowy: Aluminium
• Masa: 0,04 kg
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM)

Sposób użycia

Zainstaluj BlueOptics QSFP-100G-SR4-BO w kompatybilnym porcie QSFP28, postępując zgodnie z procedurami hot-plug i obsługi ESD podanymi przez producenta urządzenia. Podłącz odpowiedni kabel krosowy lub szkieletowy światłowodu wielomodowego MPO/MTP, upewniając się co do właściwej polaryzacji i odwzorowania włókien dla optyki równoległej SR4. Potwierdź stan łącza i diagnostykę za pośrednictwem interfejsu zarządzania urządzenia nadrzędnego lub obsługiwanego odczytu DDM/DOM, aby sprawdzić poziomy mocy optycznej i temperaturę modułu. Podczas wyjmowania modułu postępuj zgodnie z instrukcjami wyłączania lub bezpiecznego usuwania urządzenia, aby uniknąć przerw w transmisji danych i nie dotykaj interfejsów optycznych.

Zalecenia

Stosuj światłowód wielomodowy OM3/OM4, aby uzyskać najlepszy zasięg i wydajność w łączach 100GBASE-SR4; utrzymuj złącza MPO/MTP w czystości i zakryte, gdy nie są używane; upewnij się, że docelowy sprzęt obsługuje optykę QSFP-100G-SR4 i DDM/DOM, jeśli potrzebujesz monitorowania diagnostycznego.
