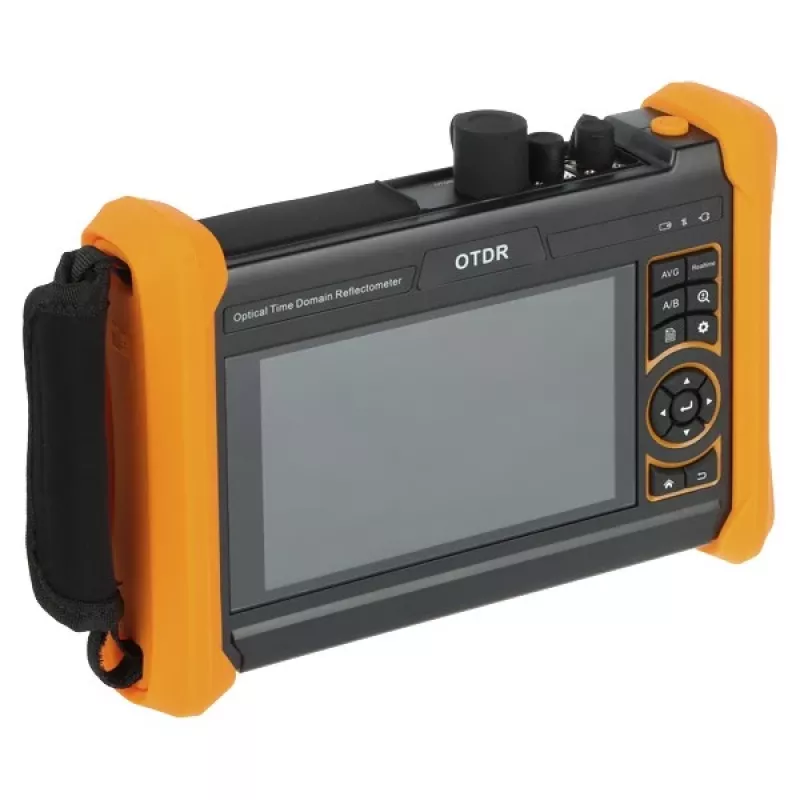

Reflektometr optyczny CS-R6E-50H OTDR z OPM OLS VFL 1310/1550nm, 32/30dB zakres dynamiczny, 7-calowy ekran dotykowy

Sieci światłowodowe wymagają precyzyjnej diagnostyki, aby zlokalizować usterki, zmierzyć tłumienność i zweryfikować spawy. Reflektometr optyczny CS-R6E-50H zapewnia analizę OTDR na poziomie laboratoryjnym w wytrzymałym, przenośnym urządzeniu, eliminując zgadywanie podczas instalacji i konserwacji światłowodów.

Dla kogo

Technicy terenowi telekomunikacji, instalatorzy sieci i ekipy konserwacyjne pracujące przy FTTx, sieciach szkieletowych LAN/WAN lub długodystansowych łączach światłowodowych. Niezależnie od tego, czy certyfikujesz nowe instalacje, rozwiązujesz problemy z awariami, czy dokumentujesz stan sieci, to wszechstronne narzędzie usprawnia Twój przepływ pracy.

Główne cechy

• Dwuczęstotliwościowy OTDR przy 1310nm i 1550nm z zakresami dynamicznymi odpowiednio 32dB i 30dB, pokrywający odległości testowe od 5 metrów do 160 kilometrów.
• Ultrakrótka strefa martwa zdarzenia 1m i strefa martwa tłumienności 4m do rozróżniania blisko siebie położonych zdarzeń.
• 12 wybieranych szerokości impulsów (od 5ns do 20µs) optymalizuje rozdzielczość względem zasięgu dla każdego scenariusza światłowodowego.
• Zintegrowany miernik mocy optycznej (OPM) mierzy od -70 do +10 dBm, podczas gdy źródło światła optycznego (OLS) zapewnia stabilne wyjście -5dBm przy 1310/1550nm.
• Wbudowany lokalizator uszkodzeń wizualnych (VFL) o mocy wyjściowej 10mW do szybkiej identyfikacji przerw i inspekcji złączy.
• 7-calowy pojemnościowy ekran dotykowy z intuicyjną mapą zdarzeń do graficznej analizy śladu i automatycznego wykrywania zdarzeń.
• Obsługuje złącza FC/UPC (dostępne wymienne adaptery) i przechowuje do 100 000 śladów wewnętrznie.
• Interfejsy USB i karty SD do eksportu danych i aktualizacji oprogramowania; do 8 godzin pracy na baterii przez cały dzień pracy w terenie.

Specyfikacje

• Długości fal OTDR: 1310nm, 1550nm
• Zakres dynamiczny OTDR: 32/30 dB (1310/1550nm)
• Strefa martwa zdarzenia: 1m; strefa martwa tłumienności: 4m
• Zakres testu: od 5m do 160km
• Szerokości impulsów: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
• Wyświetlacz: 7-calowy pojemnościowy ekran dotykowy TFT-LCD
• Złącze optyczne: FC/UPC (wymienne)
• Wbudowane funkcje: OTDR, OPM, OLS, VFL, mapa zdarzeń, opcjonalne wsparcie sondy do inspekcji światłowodów
• Moc wyjściowa VFL: 10mW
• Długości fal OLS: 1310nm, 1550nm; moc wyjściowa OLS: -5dBm
• Zakres pomiarowy OPM: od -70 do +10 dBm
• Przechowywanie danych: 100 000 śladów wewnętrznie
• Żywotność baterii: do 8 godzin
• Interfejsy: USB Typ A, USB Typ B, slot na kartę SD
• Temperatura pracy: od -10°C do 50°C; wilgotność: od 0% do 95% bez kondensacji

Wskazówki

Aby uzyskać najlepsze wyniki, przed testowaniem wyczyść wszystkie złącza i użyj kabli startowych/odbiorczych do scharakteryzowania pierwszego i ostatniego złącza. Przechowuj urządzenie w suchej walizce, gdy nie jest używane, i w pełni naładuj przed dłuższymi sesjami terenowymi. Funkcja mapy zdarzeń jest idealna do szybkiego lokalizowania spawów o wysokim tłumieniu lub zagięć w gęstych trasach światłowodowych.
