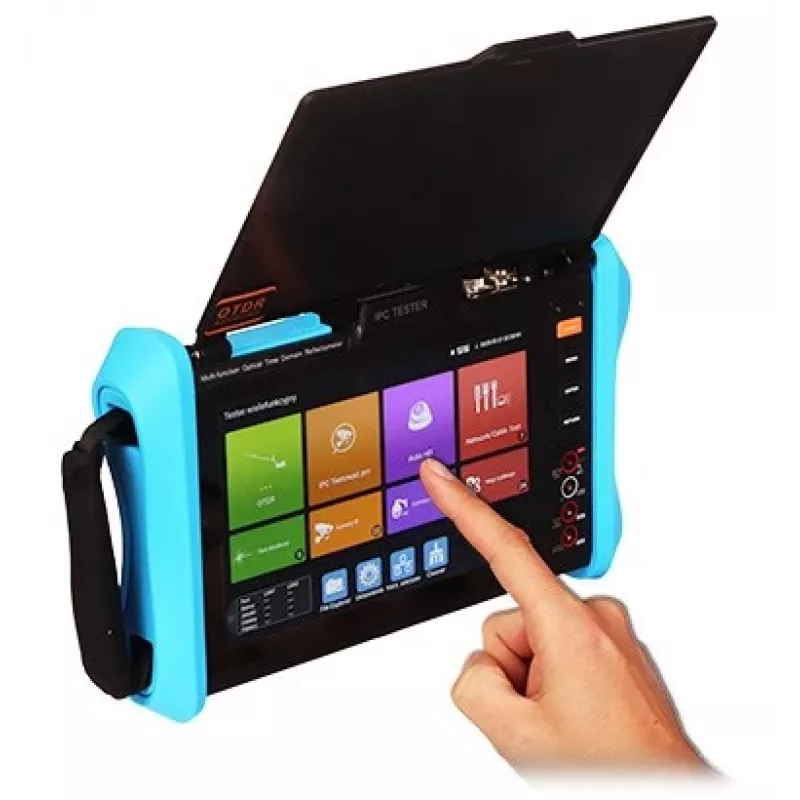

Reflektometr optyczny z testerem CCTV CS-R8-80H

CS-R8-80H to profesjonalny reflektometr optyczny (OTDR) połączony z testerem CCTV, zaprojektowany dla techników terenowych i instalatorów sieci. Integruje wiele funkcji testowych, w tym OTDR, VFL, OPM, OLS oraz testowanie wideo CCTV, co czyni go kompleksowym rozwiązaniem do konserwacji sieci światłowodowych i systemów monitoringu.

Zalety

Łączy OTDR i tester CCTV w jednym przenośnym urządzeniu, oszczędzając czas i koszty sprzętu. Wyposażony w 5-calowy ekran dotykowy IPS dla łatwej obsługi, długi czas pracy baterii do 10 godzin oraz obsługę wielu formatów wideo, w tym AHD, TVI, CVI i CVBS. Wbudowany VFL o mocy 10mW pomaga szybko zlokalizować przerwy w światłowodzie.

Zastosowanie

• Instalacja i konserwacja sieci światłowodowych
• Testowanie i rozwiązywanie problemów z systemami CCTV
• Technicy telekomunikacyjni i centrów danych
• Inżynierowie serwisu terenowego

Kluczowe specyfikacje

• Długości fali OTDR: 1310nm / 1550nm
• Zakres dynamiczny: 28dB / 26dB
• Strefa martwa zdarzeń: 1m
• Strefa martwa tłumienia: 5m
• Zasięg pomiaru: do 80km
• Moc wyjściowa VFL: 10mW (650nm)
• Zakres długości fali OPM: 850/1300/1310/1490/1550/1625nm
• Zakres pomiaru OPM: -70 do +10dBm
• Długości fali OLS: 1310nm / 1550nm
• Moc wyjściowa OLS: -5dBm
• Wejście wideo CCTV: AHD, TVI, CVI (do 8MP), CVBS
• Wyjście zasilania CCTV: DC 12V/3A
• Wyświetlacz: 5-calowy ekran dotykowy IPS, 800x480 pikseli
• Pamięć wewnętrzna: 8GB (obsługa karty SD)
• Bateria: 7.4V 5200mAh Li-ion, do 10 godzin
• Test kabli: RJ45 TDR, UTP/STP, ciągłość, zwarcie, przerwa, skrzyżowanie

Zalecenia

Dla optymalnej wydajności należy używać standardowych złączy SC/APC lub SC/UPC. Urządzenie jest kompatybilne z większością kabli światłowodowych i kamer CCTV. Przed użyciem w terenie należy w pełni naładować baterię.
