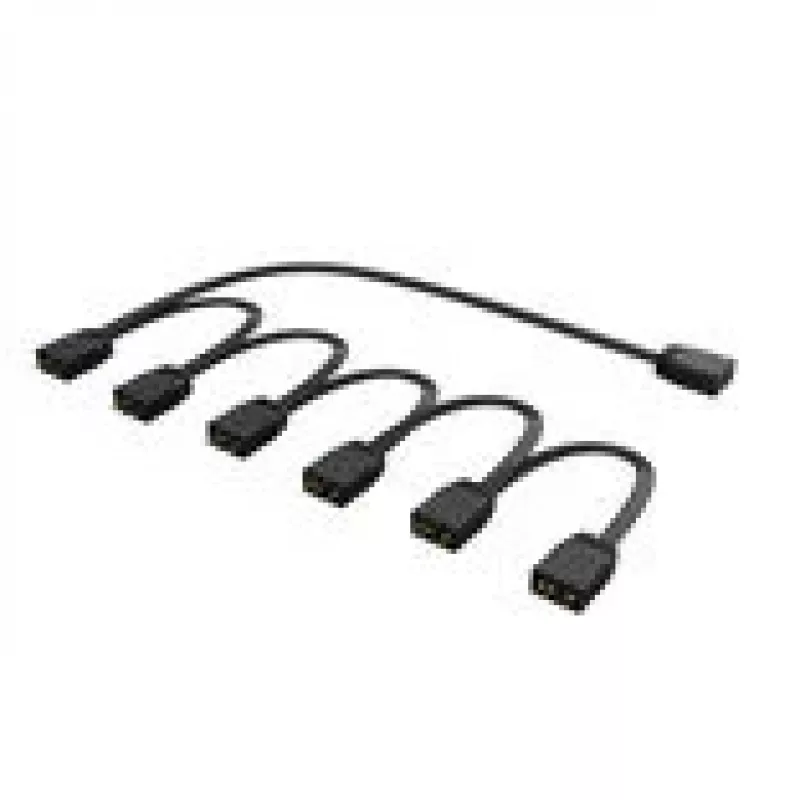

RGB splitter Akasa AK-CBLD13-85BK 1-to-6 adresowalny kabel rozdzielający LED

Kabel rozdzielający Akasa AK-CBLD13-85BK 1-do-6 adresowalny LED rozprowadza pojedynczy sygnał z nagłówka adresowalnego RGB do maksymalnie sześciu indywidualnych urządzeń LED lub pasków. Zaprojektowany do zestawów komputerowych i niestandardowych projektów oświetleniowych, kabel umożliwia zsynchronizowane sterowanie wieloma adresowalnymi diodami LED z jednej płyty głównej lub zgodnego kontrolera, redukując potrzebę wielu nagłówków i upraszczając zarządzanie okablowaniem.

Zalety

Ten kabel rozdzielający obsługuje dystrybucję adresowalnego sygnału RGB do wielu urządzeń LED, zachowując charakterystyczne dla adresowalnych diod indywidualne adresowanie pikseli. Kabel zmniejsza liczbę wymaganych oddzielnych połączeń na kontrolerze, pomaga utrzymać porządek wewnętrznych układów i umożliwia rozbudowę konfiguracji oświetlenia bez dodatkowych kontrolerów. Jego kompaktowa forma i elastyczne okablowanie ułatwiają prowadzenie w ograniczonych przestrzeniach typowych dla obudów komputerowych i obudów wyświetlaczy.

Zastosowanie

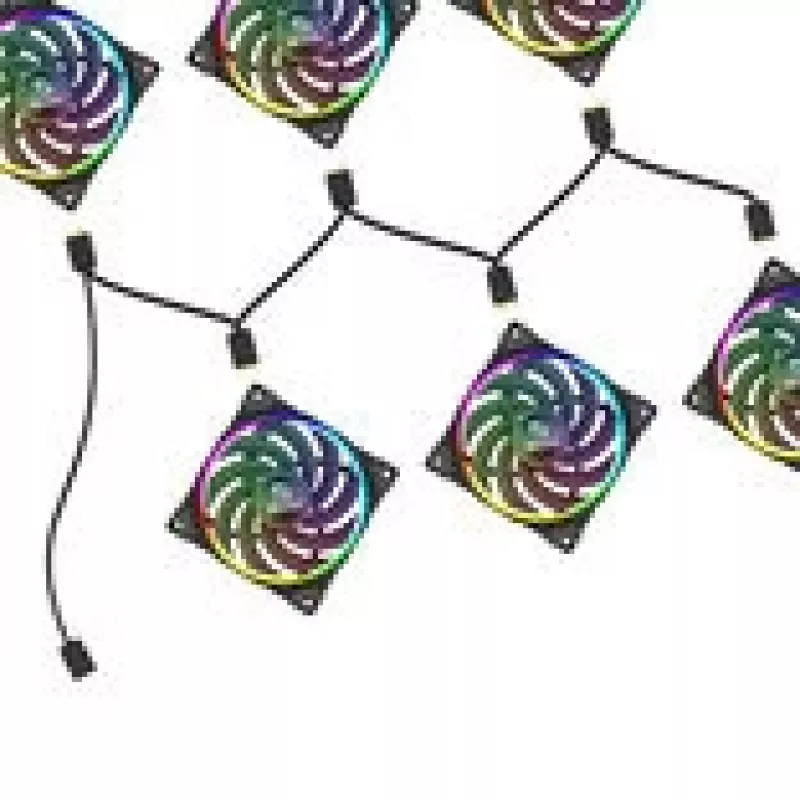

• Rozbudowa konfiguracji adresowalnego oświetlenia RGB w obudowach komputerów stacjonarnych
• Podłączanie wielu adresowalnych pasków lub pierścieni LED do jednego nagłówka kontrolera
• Niestandardowe instalacje oświetleniowe, w których pojedynczy sygnał sterujący musi zasilać kilka elementów LED
• Wyświetlacze, prototypy i projekty hobbystyczne wymagające zsynchronizowanego adresowalnego oświetlenia

Kluczowe specyfikacje

• Funkcja kabla: rozdzielacz 1-do-6 dla sygnału adresowalnego RGB LED
• Typ złącza: zgodny ze standardowymi 3-pinowymi nagłówkami adresowalnych diod LED RGB (dane, zasilanie, masa)
• Maksymalna liczba wyjść: sześć niezależnych wyjść z jednego wejścia
• Długość kabla i rozgałęzienie: pojedynczy przewód wejściowy z sześcioma gałęziami wyjściowymi (elastyczne okablowanie do prowadzenia)
• Kolor i wykończenie: czarna izolacja dla zmniejszonej widoczności wewnątrz obudów
• Kompatybilność: zaprojektowany do adresowalnych urządzeń LED RGB oraz kontrolerów obsługujących sterowanie na poziomie pikseli

Sposób użycia

Podłącz pojedyncze złącze wejściowe rozdzielacza do adresowalnego nagłówka RGB na płycie głównej lub kontrolerze, upewniając się, że piny danych, zasilania i masy są prawidłowo zorientowane. Poprowadź każdą z sześciu gałęzi wyjściowych do odpowiednich pasków LED, pierścieni lub urządzeń i podłącz je do wyjść, zachowując właściwe ułożenie pinów. Włącz system i skonfiguruj oprogramowanie RGB płyty głównej lub kontrolera, aby rozpoznawało i sterowało łańcuchem adresowalnych diod LED; podłączone urządzenia powinny otrzymywać identyczne dane z pojedynczego nagłówka, zachowując indywidualnie adresowalną kontrolę pikseli, jeśli jest obsługiwana.

Zalecenia

Przed instalacją sprawdź zgodność kontrolera i urządzeń LED z protokołami adresowalnego RGB. Unikaj przekraczania wydajności prądowej nagłówka kontrolera; jeśli całkowity pobór mocy diod LED jest wysoki, użyj zewnętrznego źródła zasilania lub wzmacniacza odpowiedniego dla adresowalnych konfiguracji LED. Utrzymuj linie danych wolne od ostrych zagięć i, tam gdzie to możliwe, minimalizuj długość kabla między kontrolerem a pierwszą diodą LED, aby zachować integralność sygnału.
