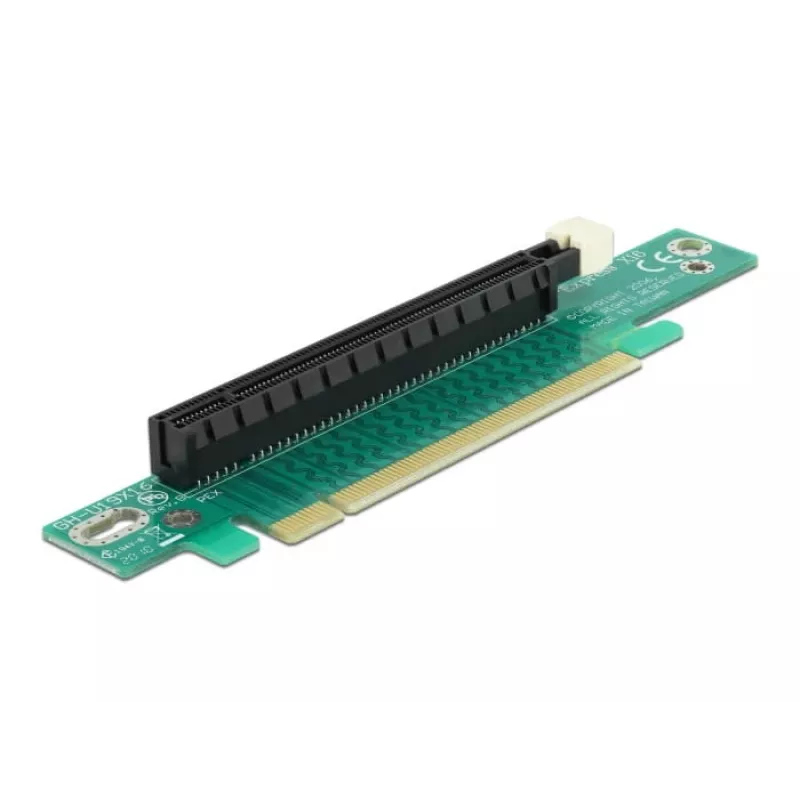

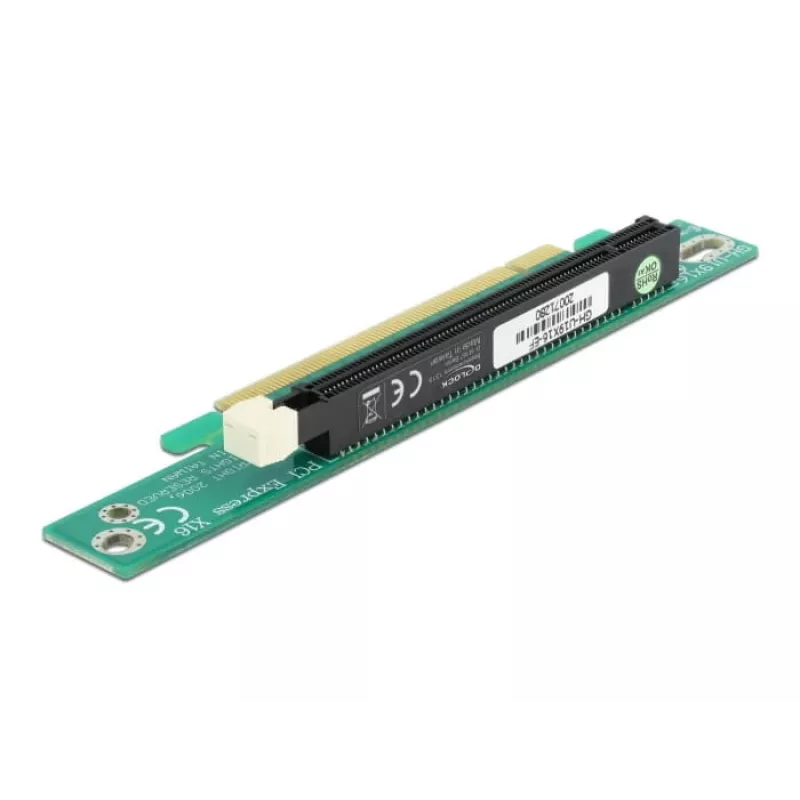

Riser PCIe x16 DeLOCK 89105

Ta karta riser umożliwia podłączenie karty PCI Express x16 do gniazda PCI Express na płycie głównej pod kątem 90°, co pozwala na montaż poziomy w kompaktowych obudowach komputerowych 1U, gdzie montaż pionowy jest niemożliwy ze względu na ograniczenia przestrzenne. Adapter jest zgodny ze standardem PCIe x16 i przeznaczony do użytku wewnętrznego.

Zalety

Riser PCIe x16 DeLOCK (model 89105) zapewnia niezawodne połączenie przewodowe PCIe z obsługą sygnałów w pełnym formacie x16, odpowiednie do obudów niskoprofilowych 1U. Jego konstrukcja z lewym wsuwem i niska wysokość montażowa zapewniają zgodność z obudowami rack 19 cali 1U, zachowując integralność sygnału dla podłączonych kart PCIe.

Odpowiednie dla

• Serwery i obudowy rack 1U, 19 cali
• Systemy wymagające poziomego montażu kart PCIe x16
• Dodawanie kart graficznych lub innych urządzeń PCIe x16 w budowach o ograniczonej przestrzeni

Kluczowe specyfikacje

• Interfejs: PCI Express x16 (host i wyjście)
• Form factor: 1U (dla obudów 48,3 cm / 19 cali)
• Orientacja wsuwu: lewy wsuw
• Wysokość montażowa: 24 mm
• Całkowita wysokość: 32 mm
• Przeznaczenie: wewnętrzne
• Marka / MPN / EAN: DELOCK 89105 / 89105 / 4043619891054

Sposób użycia

Wyłącz system i odłącz go od zasilania. Otwórz obudowę i zlokalizuj gniazdo PCIe x16 na płycie głównej. Wyrównaj złącze hosta karty riser z gniazdem PCIe x16 na płycie głównej i ostrożnie włóż je w orientacji lewego wsuwu. Zamocuj riser i kartę PCIe zgodnie z punktami montażowymi obudowy i zamknij obudowę. Podłącz ponownie zasilanie i uruchom system; podłączona karta PCIe powinna zostać wykryta przez płytę główną i system operacyjny jak zwykle.

Zalecenia

Używaj karty riser tylko w kompatybilnych obudowach 1U, 19 cali i upewnij się, że wysokość montażowa (24 mm) i całkowita wysokość (32 mm) pasują do Twojej obudowy. Unikaj nadmiernego zginania złącza i sprawdź osadzenie karty PCIe przed włączeniem systemu, aby zapobiec uszkodzeniom.
