Rittal ISV Series Installation Device Module SV 9666.280, 500 x 150 mm, blacha stalowa, jasnoszary (RAL 7035)

Organizacja i montaż standardowych aparatów modułowych w rozdzielnicach może być czasochłonna i podatna na błędy. Rittal ISV Series Installation Device Module SV 9666.280 rozwiązuje ten problem, oferując wstępnie zmontowany, modułowy zespół, który zatrzaskuje się w obudowach Rittal ISV, natychmiast tworząc uporządkowaną przestrzeń dla wyłączników nadprądowych, wyłączników różnicowoprądowych i styczników.

Dla kogo

Monterzy rozdzielnic, wykonawcy instalacji elektrycznych i technicy utrzymania ruchu, którzy potrzebują szybko i niezawodnie zainstalować aparaty modułowe na szynie DIN w rozdzielnicach i obudowach Rittal ISV.

Główne cechy

• Zintegrowana szyna DIN (szyna omega) dla standardowych aparatów modułowych
• 28 jednostek podziałowych (TE) miejsca montażowego
• 3 jednostki wysokości (HU) dla kompatybilności z obudowami ISV
• Wykonany z blachy stalowej malowanej proszkowo w kolorze jasnoszarym (RAL 7035)

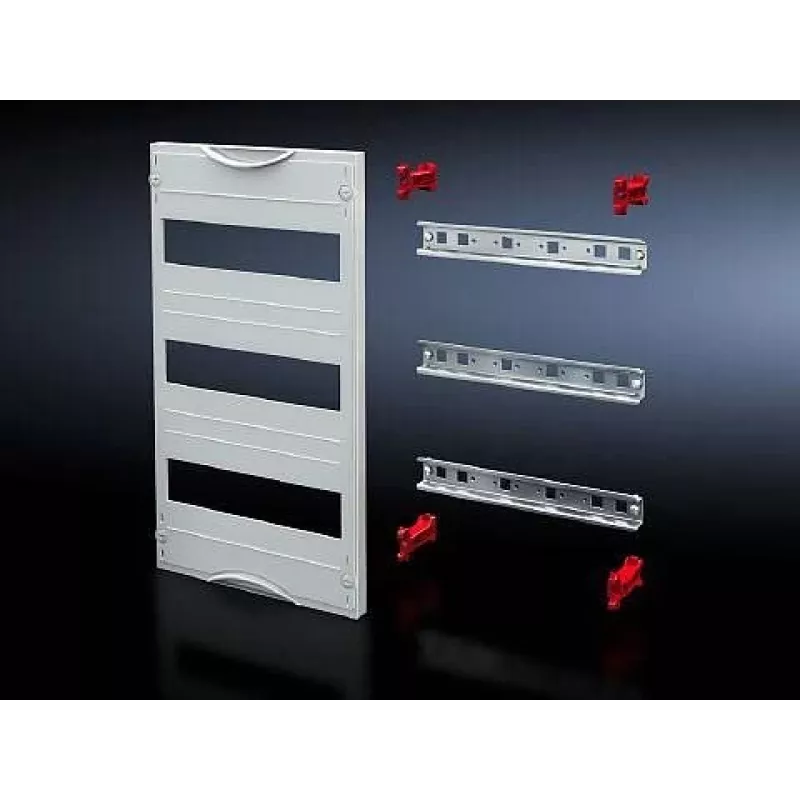

• Wstępnie zmontowana rama modułu z pokrywą i elementami montażowymi dla szybkiej instalacji

Specyfikacje

• Marka: Rittal
• Model: SV 9666.280
• MPN: 9666.280
• EAN: 4028177676268
• Typ modułu: Moduł aparatów modułowych
• Seria systemu: Rittal ISV
• Materiał: Blacha stalowa
• Kolor: Jasnoszary (RAL 7035)
• Szerokość: 500 mm
• Wysokość: 150 mm
• Liczba jednostek podziałowych: 28 TE
• Liczba jednostek wysokości: 3 HU
• Montaż: Instalacja zatrzaskowa w rozdzielnicach ISV
• Obróbka powierzchni: Malowanie proszkowe

Wskazówki

Przed instalacją upewnij się, że obudowa ISV jest pozbawiona napięcia. Konstrukcja zatrzaskowa modułu umożliwia szybki montaż bez narzędzi, ale sprawdź wyrównanie z punktami montażowymi obudowy, aby zapewnić bezpieczne osadzenie.
