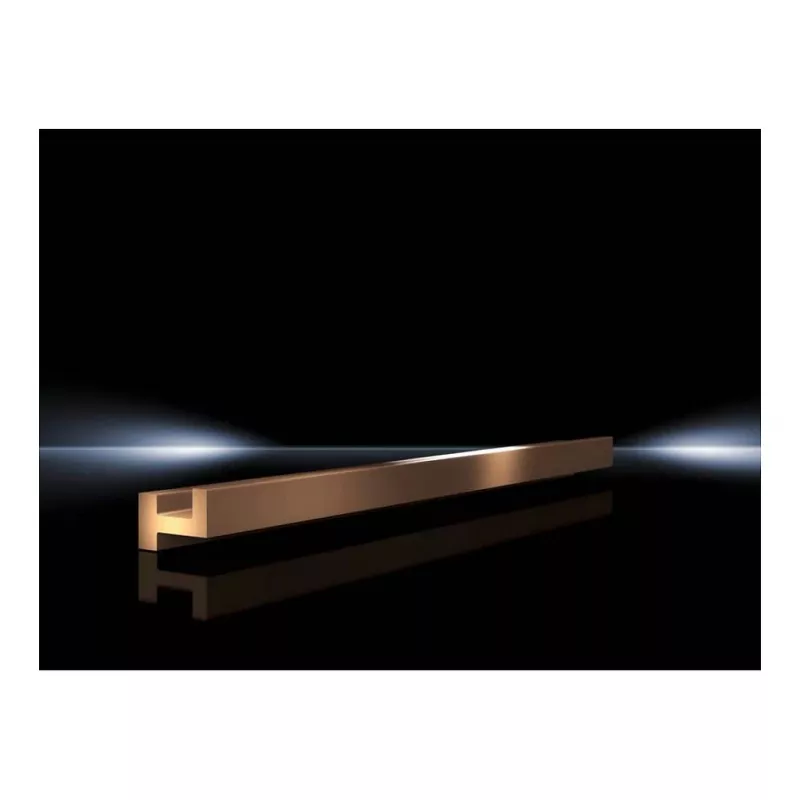

Rittal PLS Szyna zbiorcza specjalna E-Cu (PLS1600), L=2400 mm

Ta specjalna szyna zbiorcza do systemu Rittal PLS1600 zapewnia ciągły prąd znamionowy 1600 A, umożliwiając wydajną dystrybucję energii w rozdzielnicach niskiego napięcia. Profil z miedzi elektrolitycznej o wymiarach 100 x 10 mm zapewnia niską rezystancję i doskonałe właściwości termiczne, a długość 2400 mm umożliwia rozbudowę szyn zbiorczych przy minimalnej liczbie połączeń.

Zalety

Szyna zbiorcza wykonana z gołej miedzi elektrolitycznej (E-Cu) charakteryzuje się wysoką przewodnością i jest w pełni zgodna z dyrektywami RoHS i REACH. Została zaprojektowana tak, aby wytrzymywać prądy zwarciowe do 50 kA przez 1 sekundę, zapewniając niezawodną ochronę w wymagających instalacjach elektrycznych. Nieobrobiona powierzchnia umożliwia bezpośrednie połączenie lub opcjonalne powlekanie, co daje elastyczność podczas montażu.

Zastosowanie

• Dystrybucja energii w systemach szyn zbiorczych Rittal PLS1600
• Rozdzielnice i zestawy sterownicze niskiego napięcia
• Rozdzielnice główne i podrozdzielnice do 1000 V AC/DC
• Instalacje przemysłowe wymagające dużej obciążalności prądowej

Kluczowe specyfikacje

• Typ produktu: Szyna zbiorcza
• Materiał: Miedź elektrolityczna (E-Cu)
• Kompatybilność systemowa: Rittal PLS1600
• Długość: 2400 mm
• Przekrój: 100 x 10 mm
• Prąd znamionowy: 1600 A
• Napięcie znamionowe: do 1000 V AC/DC
• Odporność na zwarcia: 50 kA (1 s)
• Montaż: do wsporników szyn zbiorczych Rittal PLS
• Powierzchnia: goła miedź
• Normy: IEC 61439-1/-2 (dla kompletnego zestawu)

Zalecenia

Aby uzyskać optymalną wydajność, należy używać tej szyny zbiorczej z oryginalnymi wspornikami szyn zbiorczych Rittal PLS i dokręcać połączenia zgodnie ze specyfikacją producenta. Podczas integracji z rozdzielnicą należy zapewnić odpowiednie odstępy izolacyjne i drogi upływu zgodnie z normą IEC 61439.
