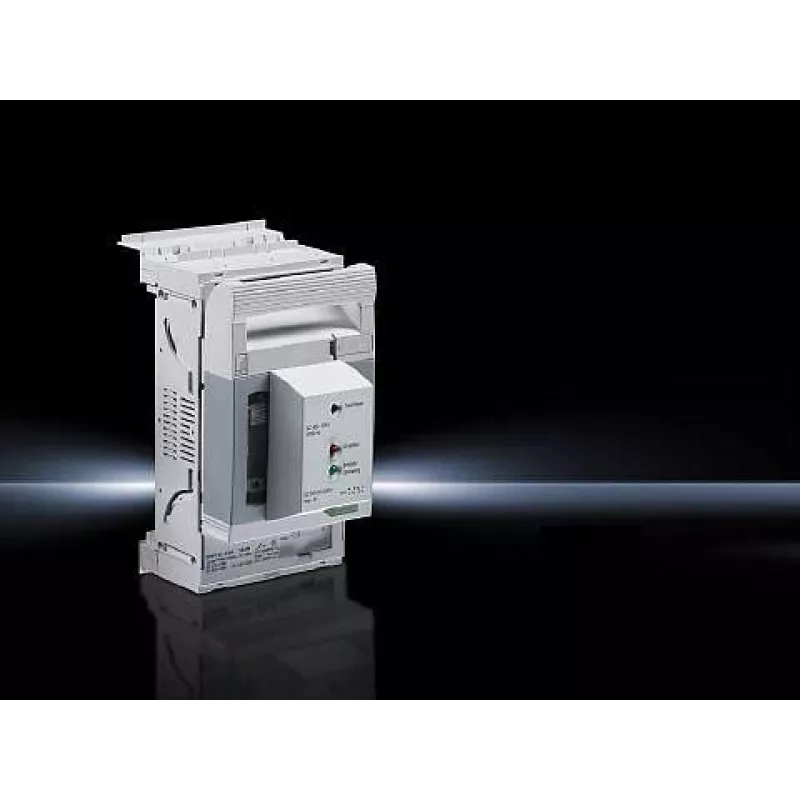

Rittal SV 9343.020 Rozłącznik bezpiecznikowy NH00 160 A 3-biegunowy 690 V AC

Rozłącznik bezpiecznikowy do wkładek topikowych NH00, o prądzie znamionowym 160 A przy 690 V AC, zapewniający bezpieczne łączenie i izolację w kompaktowej konstrukcji 3-biegunowej. Solidna budowa ze złączami śrubowymi i montażem podstawowym nadaje się do przemysłowej dystrybucji energii, a przednia osłona IP20 chroni przed przypadkowym dotknięciem.

Zalety

Rittal SV 9343.020 łączy wysoką zdolność łączenia z niezawodną pracą. Obudowa z poliamidu w kolorze szarym RAL 7035 jest odporna na uderzenia i zapewnia izolację do 1000 V. Rozłącznik bezpiecznikowy przyjmuje przewody elastyczne do 70 mm² i sztywne do 95 mm², co zapewnia wszechstronne okablowanie. Znamionowa wytrzymałość udarowa 8 kV i zdolność łączenia zwarciowego 50 kA (z odpowiednimi bezpiecznikami) czynią go odpowiednim do wymagających sieci.

Zastosowanie

• Przemysłowe tablice sterownicze i centra sterowania silnikami
• Rozdzielnice energii wymagające ochrony bezpiecznikowej NH00
• Systemy szyn zbiorczych o rozstawie 60 mm
• Aplikacje wymagające widocznej izolacji i bezpiecznej wymiany bezpieczników

Kluczowe specyfikacje

• Rozmiar bezpiecznika: NH00
• Liczba biegunów: 3
• Znamionowy prąd roboczy: 160 A
• Znamionowe napięcie robocze: 690 V AC
• Znamionowe napięcie izolacji: 1000 V
• Znamionowe napięcie udarowe: 8 kV
• Znamionowa zdolność łączenia zwarciowego: 50 kA (z bezpiecznikami)
• Podłączenie: złącza śrubowe
• Przekrój przewodu: 2,5–70 mm² (elastyczny), 2,5–95 mm² (sztywny)
• Stopień ochrony: IP20 (przód z osłoną)
• Temperatura pracy: -20 °C do +55 °C
• Materiał: poliamid, kolor szary RAL 7035

Zalecenia

Aby zapewnić optymalną wydajność, należy stosować wkładki topikowe NH00 o prądzie do 160 A i przestrzegać właściwego momentu dokręcenia połączeń śrubowych. Montować na płaskiej powierzchni lub systemie szyn zbiorczych 60 mm, zawsze używać przedniej osłony w celu utrzymania ochrony IP20. Sprawdzić koordynację zwarciową z zabezpieczeniem nadrzędnym.
